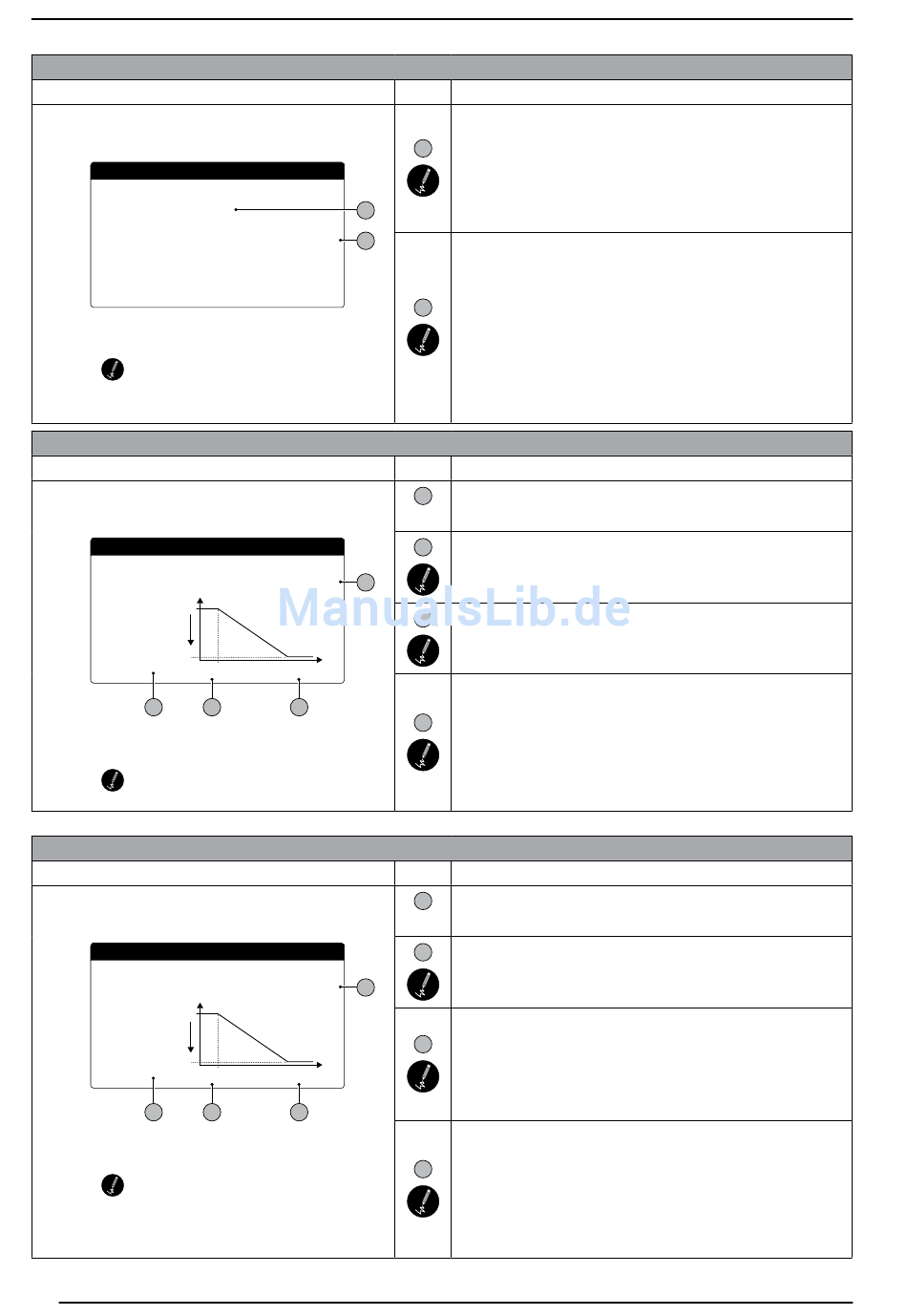

INSTALLATEUR-MENÜ - Einstellung der Parameter für die Heizbetriebregelung
Anzeige am Gerätedisplay
Regelung
Heizbetrieb
FIXER SOLLWERT
Differenzial:
Vom Benutzer änderbare Parameter
INSTALLATEUR-MENÜ - Einstellung der Heizkurvenparameter im Kühlbetrieb
Anzeige am Gerätedisplay
Sollwert Kuhlbetrieb
Aktuell:
Kompens.
Sollwert
max. 5.0 C
o
25.0
B
Vom Benutzer änderbare Parameter
INSTALLATEUR-MENÜ - Einstellung der Heizkurvenparameter im Heizbetrieb
Anzeige am Gerätedisplay
Sollwert Heizbetrieb
Aktuell:
Sollwert
Kompens.
max. 5.0 C
o
00.0
B
Vom Benutzer änderbare Parameter
26
A
B
3.0 C
o
A
12.0 C
o
Außen
temp.
C 35.0 C
o o
C D
A
45.0 C
o
Außen
temp.
C 10.0 C
o o
C D
Index
Sollwerttyp: Dieser Wert zeigt an, welche Logik für die Verwaltung
des Betriebssollwerts zur Anwendung kommt; die möglichen
A Zustände sind:
• FIXER SOLLWERT: Das System verwendet als Betriebssollwert die
vom Benutzer in den Fenstern des Anlagemenüs eingestellten
Werte (Primär- und Sekundärsollwert);
• HEIZKURVE: Der Betriebssollwert wird automatisch aufgrund der in
die Heizkurve eingegebenen Daten berechnet
Differenzial: Dieser Wert zeigt das zwischen Wasserein- und -austritt
verwendete Differenzial an; Dieser Wert hängt vom Durchsatzwert
ab, mit dem die Anlage betrieben wird
B
Index
Aktueller Sollwert: Dieser Wert zeigt den aktuellen, über die
A
Heizkurve berechneten Betriebssollwert an
Maximales Differenzial am kompensierten Sollwert: Dieser
B
Wert zeigt die maximale Abweichung an, die am ursprüng-
lichen Sollwert bei Erreichen der in Punkt (C) spezifizierten
Außentemperatur zur Anwendung kommen soll
Niedrigster Außentemperaturgrenzwert: Dieser Wert zeigt die
C
Außentemperatur an, der der kompensierte Sollwert durch
Anwendung (d. h. durch Addieren zum Sollwert) des maxi-
malen unter Punkt (B) spezifizierten Differenzials entspricht
Höchster Außentemperaturgrenzwert: Dieser Wert zeigt
die Außentemperatur an, der der ursprüngliche Sollwert
entspricht; bei Absinken der Außentemperatur erhöht sich
D
der Sollwert direkt proportional bis der unter Punkt (C) spe-
zifizierte Wert erreicht ist, wo der Sollwert durch Anwendung
des unter Punkt (B) spezifizierten maximalen Differenzials
kompensiert wird
Index
Aktueller Sollwert: Dieser Wert zeigt den aktuellen, über die
A
Heizkurve berechneten Betriebssollwert an
Maximales Differenzial am kompensierten Sollwert: Dieser
B
Wert zeigt die maximale Abweichung an, die am ursprüng-
lichen Sollwert bei Erreichen der in Punkt (D) spezifizierten
Außentemperatur zur Anwendung kommen soll
Niedrigster Außentemperaturgrenzwert: Dieser Wert zeigt
die Außentemperatur an, der der ursprüngliche Sollwert ent-
C
spricht; bei Zunahme der Außentemperatur verringert sich
der Sollwert direkt proportional bis der unter Punkt (D) spe-
zifizierte Wert erreicht ist, wo der Sollwert durch Anwendung
des unter Punkt (B) spezifizierten maximalen Differenzials
kompensiert wird
Höchster Außentemperaturgrenzwert: Dieser Wert zeigt die
Außentemperatur an, der der kompensierte Sollwert durch
Anwendung (d. h. durch Subtraktion vom Sollwert) des
D
maximalen unter Punkt (B) spezifizierten Differenzials ent-
spricht
