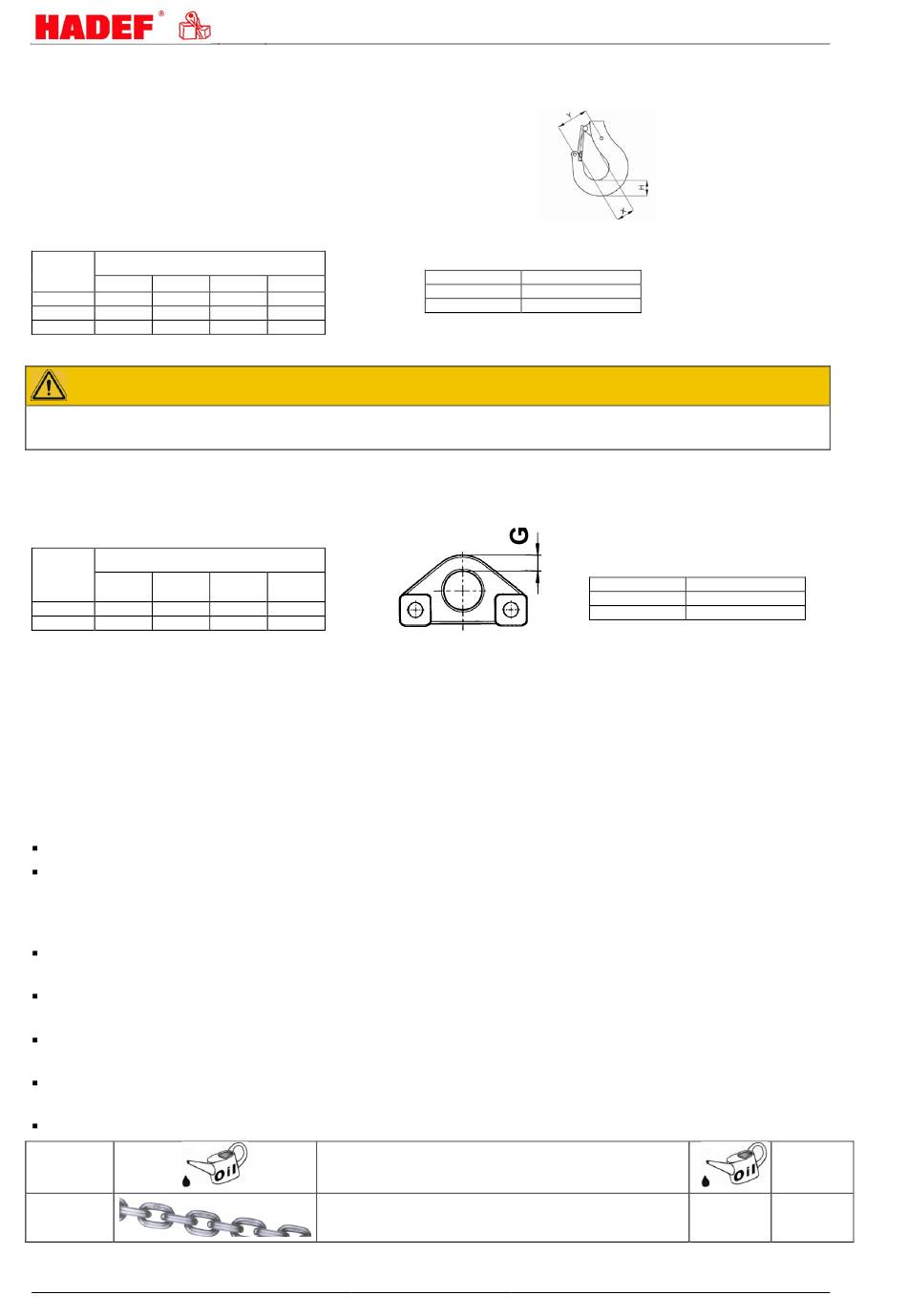

13.4 Prüfung - Lasthaken
Lasthaken
X = Messstrecke Hakenmaulweite
Y = Messstrecke ab Haken Nr. 6
H = Hakengrunddicke
Maße für Last- und Aufhängehaken
Maß
Tragfähigkeit in t
0,125-0,25 0,5
mm
Haken Nr. 012 025
X bzw. Y 24 28
H 19 24
VORSICHT!
Wird das Maß der Hakenmaulweite durch Verformung um 10% überschritten oder das Maß der
Hakengrunddicke durch Verschleiß um 5% unterschritten, ist der Haken auszutauschen!
13.5 Prüfung - Aufhängeöse
Maße für Aufhängeöse
Tragfähigkeit in kg
Maße
125-250 500/1
mm
Ösen Ø
36 36
G min.
12,5 12,5
Wird das Maß „G" unterschritten oder sind Risse oder Beschädigungen sichtbar ist die Aufhängeöse
auszutauschen.
14

Wartung

14.1

Lastkette

Kettenverschleiß in den Gelenkstellen ist überwiegend auf ungenügende Wartung der Kette zurückzuführen.
Um eine optimale Schmierung der Gelenke zu gewährleisten, muss die Kette in regelmäßigen, auf den
Einsatz abgestimmten Zeitabständen, geschmiert werden.
Kette mit kriechfähigem Öl, schmieren.
Kette immer im entlasteten Zustand schmieren, damit das Öl die verschleißbeanspruchten Gelenke
benetzen kann. Es genügt nicht, die Ketten von außen zu schmieren, weil in diesem Fall nicht
gewährleistet ist, dass sich in den Gelenkstellen ein Schmierfilm aufbaut. Die aneinander liegenden
Gelenkstellen müssen stets Schmierstoff aufweisen, ansonsten kommt es zu erhöhtem Kettenverschleiß.
Bei konstantem Hubweg der Kette muss auf den Umschaltbereich von Hub- in Senkbewegung besonders
geachtet werden.
Eine sorgfältig ausgeführte Schmierung der Kette verlängert die Standzeit der Kette ungefähr um das 20-
fache gegenüber dem trockenen, ungeschmierten Zustand.
Verschmutzte Ketten mit Petroleum oder einem ähnlichen Reinigungsmittel abwaschen, keinesfalls die
Kette erhitzen.
Bei verschleißfördernden Umgebungseinflüssen, wie z.B. Sand etc. sollte ein Trockenschmiermittel, wie
z.B. Grafitpulver, verwendet werden.
Beim Schmiervorgang muss der Verschleißzustand der Kette mit überprüft werden.
Einsatz
Lastkette
22
1 2
05 1
37 40
31 40
1000/1
1000/2
2000/2
36 52
12,5 22
z.B.: FUCHS RENOLIN PG 220
oder Kettenschmiermittel KEIN Fett verwenden!
Bild 20
Vor Inbetriebnahme Messdaten
eintragen:
Tragfähigkeit
X bzw. Y
H
Vor Inbetriebnahme Messdaten
Empfehlung
t
mm
mm
eintragen:
Tragfähigkeit
Ösen Ø
G
0,2 l 3 Monate
5.52.420.00.00.08
kg
mm
mm
Intervall
