12.3

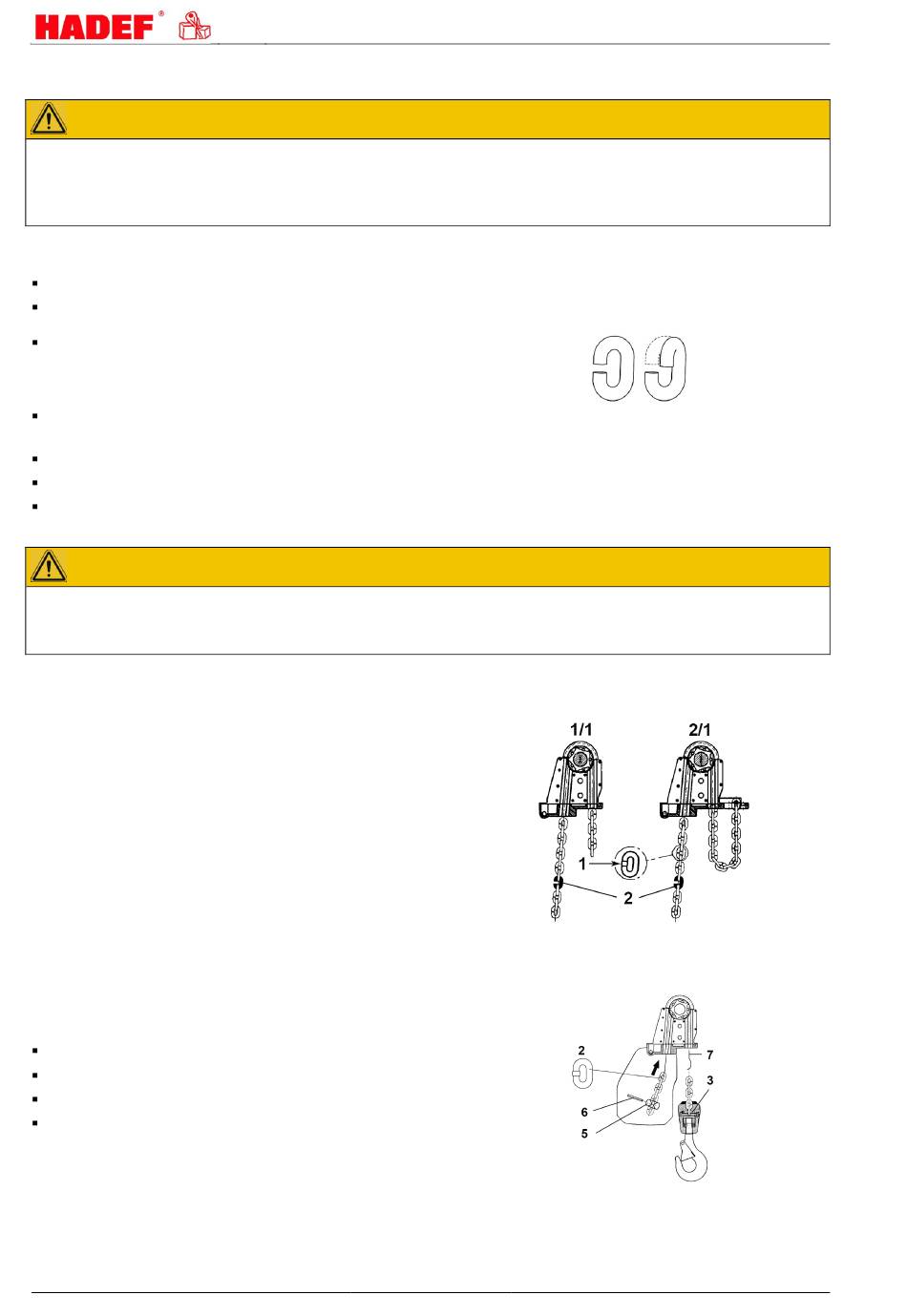

Lastkette wechseln

VORSICHT!
Bei sichtbaren Beschädigungen jedoch spätestens beim Erreichen der Ablegereife; d.h. wenn z.B. ein oder
mehrere Tabellenmaße bei der Prüfung der Kette erreicht sind, die Kette korrodiert oder plastisch gelängt
ist, muss die Kette gewechselt werden.
Bei jedem Kettenwechsel sind auch die Kettenräder zu überprüfen und ggf. auszuwechseln.
Vorgehensweise:
Neue Ketten nur im entlasteten Zustand und genauso einziehen, wie die im Gerät befindlichen Ketten.
Kette von der Endbefestigung lösen und ein seitlich offenes Kettenglied darin einhängen.
Ein seitlich offenes Kettenglied kann einfach durch
Herausschleifen eines Stückes erzeugt werden. Die
Öffnung muss Kettengliedstärke haben.
Neue Originalkette gleicher Größe und geölt ebenfalls in das seitlich offene Kettenglied hängen und
einziehen.
Kette nicht verdreht einbauen
Auf fluchtende Kettenglieder achten.
Kette an die Endbefestigung montieren.
Einlaufen der Ketten in den Kettenspeicher:
VORSICHT!
Kette immer motorisch in den Kettenspeicher einlaufen lassen.
Nie von Hand einfüllen, da Gefahr von Verknotungen besteht, welche Störungen und Beschädigungen am
Gerät zur Folge haben können
Ein- und zweisträngige Ausführung
1 Seitlich offenes Kettenglied
2 Kettenschweißnaht
3 Zylinderstift
4 Kettenbolzen
5 Kettenanschlag
6 Spannhülse
7 Einführhilfe (z.B. Kabelbinder)
A Kettenfestpunkt
Die Lage der Schweißnaht (2) beachten
Ketteneinführhilfe (7) verwenden
1-strängige Ausführung (1/1)
Hakengeschirr öffnen
letztes Kettenglied einlegen
mit Zylinderstift (3) arretieren
Hakengeschirr wieder montieren.
Anzugsmoment Schrauben Hakengeschirr:
M5 10.9 – 8Nm / M6 10.9 – 15 Nm
18
Bild 10
Bild 11
Bild 12
