Branchement Du Gyro - ROBBE-Futaba F 1229 Einbau- Und Bedienungsanleitung

Installer le gyroscope de telle sorte que l'arbre du rotor principal soit parfaitement perpen-
diculaire au fond du boitier du gyroscope.
Autrement dit, l'axe vertical imaginaire au travers du gyroscope, doit être parallèle à l'a
rbre du rotor principal. Les interrupteurs et potentiomètres de réglage se situant sur le des-
sus du boitier devraient être accessibles pour pouvoir être utilisés après le montage. Veillez
à ce que le boitier du gyro après la mise en place ne soit pas en contact direct avec le châs-
sis de l'hélicoptère. Des vibrations seraient transmises au capteur et la sensiblité maxima-
le réduite. Respecter un écart d'au moins 5 cm. S'il est mis en place sur un hélicoptère à
moteur thermique, il faut que le GY 401 soit installé à au moins 10 cm du moteur autant
que possible.
Mise en place du servo du rotor arrière

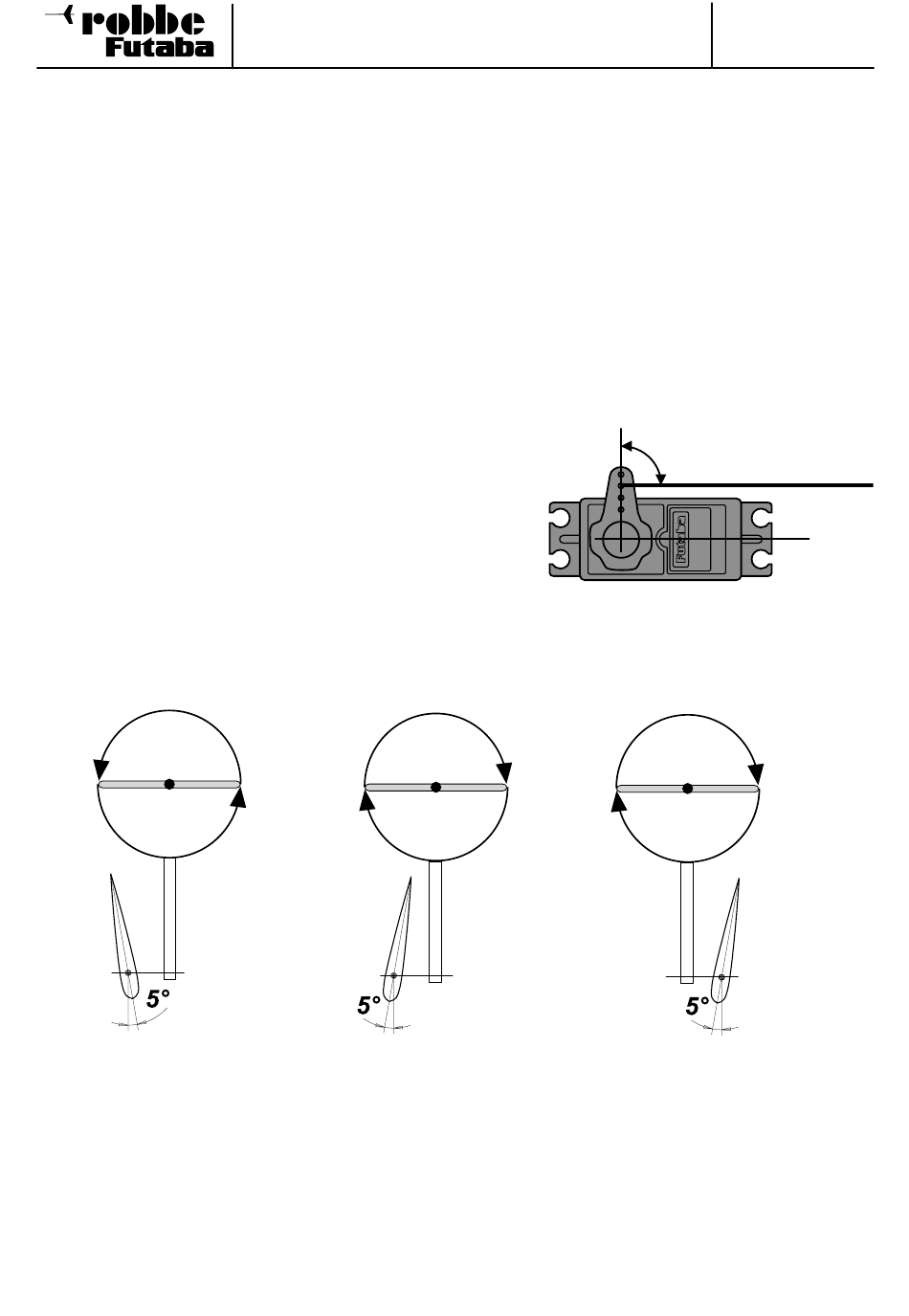

Monter le servo du rotor arrière et la tringle d'asservissement selon les indications de la
notice de construction de l'hélicoptère et ajuster la
longueur du palonnier du servo aux indications four-
nies - longueur environ 15 - 18 mm
Pour obtenir une efficacité maximale du gyroscope,
il faut que le palonnier d'asservissement du servo et
la tringle forment un angle droit en position neutre.
Veillez à ce que la liaison de la tringle soit particu-
lièrement souple et sans jeu entre le servo et le rotor
arrière.
Réglage de base de tringlerie du rotor arrière
Plateau cycliqu tournant
à gauche (ex : Futura
SE, Nova gauche)

Branchement du gyro

Relier le gyro avec le récepteur et le servo du rotor arrière conformement au schéma.
Veillez à ce que les câbles ne soient trop tendus ou en contact sans protection avec des
parties coupantes.
Notice d'implantation et d'utilisation
SMM Gyro GY401
plateau cyclique
tournant à droite
(ex : Millenium)
26
N
0
F 1229
Angle de 90 °
asserv. du rotor arrière
servo du rotor arrière
plateau cyclique
tournant à droite
(ex : Raptor)
F 1226,
