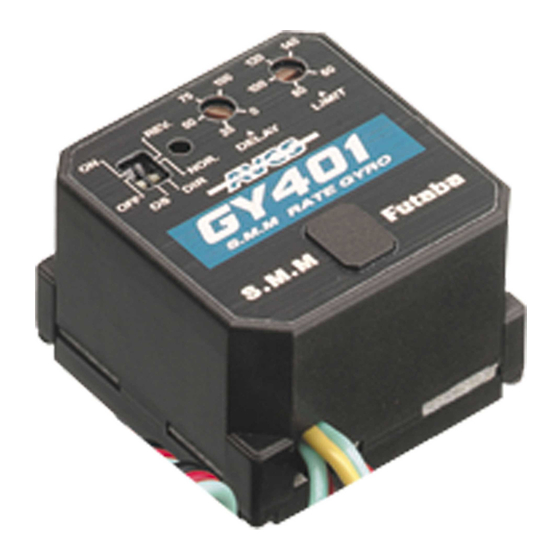

ROBBE-Futaba GY401 Einbau- Und Bedienungsanleitung
Smm kreisel
Verwandte Anleitungen für ROBBE-Futaba GY401
Inhaltszusammenfassung für ROBBE-Futaba GY401
- Seite 1 Einbau- und Bedienungsanleitung Notice d’implantation et d’utilisation SMM-Kreisel GY-401 No. F 1226, F 1221...
-
Seite 3: Inhaltsverzeichnis
16-17 Sonstige Hinweise 1. Allgemeine Informationen Der SMM - Gyro GY401 ist ein besonders kleiner und leichter Hochleistungskreisel für Hubschraubermodelle aller Klassen. Durch hochintegrierte SMD -Technologie konnten das Sensorelement und die digitale Regelelektronik raumsparend in einem Gehäuse unterge- bracht werden. - Seite 4 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1221 Bei einer äußeren Störung, z.B. durch Seitenwind, senden konventionelle Kreisel Kontroll- signale nur solange zum Heckrotorservo, wie sich das Heck des Hubschraubers bewegt. Sobald das Heck wieder stillsteht, arbeitet der Gyro nicht mehr gegen die ungewollte Rich- tungsänderung des Hubschraubers.
-
Seite 5: Lieferumfang
• Digital-Servo S 9254 • Bedienungsanleitung, • Drei selbstklebende Dämpfungsschaumstreifen zur Befestigung, • Miniaturschraubendreher zur Einstellung der Kreisel-Empfindlichkeit No. F 1226, wie Kreisel GY401 No. F 1221, jedoch ohne Servo. 3. Technische Daten Gyro GY401: Betriebsspannung: 3 - 6 Volt am Empfängerausgang Temperaturbereich: -10 °C bis +45 °C... -
Seite 6: Schnelleinstieg, Kurzanleitung
• einstellbare Verzögerungseinstellung (Delay) 4. Schnelleinstieg für das Kreiselystem GY401 Neben der ausführlichen Bedienungsanleitung des GY401 soll Ihnen dieser Schnelleinstieg einem kurzen Überblick darüber geben, wie Sie bei Installation und Betrieb Ihres neuen Kreiselsystems in kürzester Zeit zum Ziel kommen. Er ist jedoch nur als Ergänzung zum Handbuch zu sehen und enthält deshalb Querverweise auf die dort in voller Ausführlichkeit... - Seite 7 Eine andere, elektronische Methode den Neutralpunkt des Kreisels im AVCS- dem des Normal-Mode anzupassen werden Sie beim ausführlichen Studium des Handbuchs kennenlernen (siehe Seite 15). Diese Vorgehensweise sollte jedoch erst dann angewendet werden, wenn Sie sich mit der Funktionsweise des GY401 völlig ver- traut gemacht haben.
- Seite 8 • Die im ‘Schnelleinstieg’ beschriebene Vorgehensweise verhilft Ihnen Schritt für Schritt zu einem ausgezeichnet funktionierenden Kreiselsystem. Um die überdurchschnittliche Leistungsfähigkeit des GY401 jedoch vollständig ausnützen zu können sind unbedingt folgende grundlegende Punkte beachten: • Der Kreisel muß vor Vibrationen aller Art geschützt werden. Läuft der Motor unrund oder ist er nicht richtig eingestellt kann niemals die maximal mögliche...
-
Seite 9: Anschlüsse Und Bedienungselemente
6. Einbau und Anschluß des GY401 Einbau des Kreiselsystems Obwohl der GY401 durch den speziellen SMM-Aufnehmer gut vor Vibrationen geschützt ist, sollte er zur Sicherheit doch an einer Stelle plaziert werden, wo die Schwingungen am geringsten sind. Auch wenn dieser Kreisel besonders unempfindlich gegen Temperatur- schwankungen ist, nicht in der Nähe von Wärmequellen plazieren. -
Seite 10: Einbau Des Heckrotorservos
Sensorelement übertragen, die maximal Empfindlichkeit reduzieren. Halten Sie einen Abstand von umlaufend ca. 5mm ein. Beim Einsatz in einem Hubschraubermodell mit Ver- brennungsmotor sollte der GY401 nach Möglichkeit mindestens 10 cm vom Motor entfernt eingebaut werden. Einbau des Heckrotorservos Montieren Sie das Heckrotorservo und das Ansteuerungsgestänge entsprechend den... -
Seite 11: Inbetriebnahme Des Gy401 Im Normal-Modus
Anschluß Heckservo 7. Inbetriebnahme des Kreisels im Normal-Modus Da der GY401 ein besonders kleiner und leichter Kreisel ist, sind die eingesetzten Schalter und Trimmer sehr klein ausgeführt. Gehen Sie daher vorsichtig bei den Einstellarbeiten vor. Benutzen Sie dabei ausschließlich den mitgelieferten Miniatur -Schraubendreher. - Seite 12 Als Voreinstellung vor dem ersten Flug sollten Sie eine Empfindlichkeit von 75%, im Menu ATV Kanal 5 Ihres Senders, einstellen. Statusanzeige durch LED Über die LED im GY401 werden dem Anwender wichtige Informationen über den Zustand des Kreisels mitgeteilt. • Schnelles andauerndes Blinken zeigt an, dass sich der Kreisel nach dem Einschalten in der Intitialisierungsphase befindet.
-
Seite 13: Servoauswahl
Initialisierung des Kreisels Beachten Sie bitte unbedingt, dass der Hubschrauber drei Sekunden nach dem Ein- schalten nicht bewegt werden darf. In dieser Zeit werden die Daten des GY401 initialisiert. Da dieser Abgleich die Voraussetzung für eine ordnungsgemäße Funktion des Kreisels ist, muss das Modell muß... -
Seite 14: Kreiselwirkrichtung
SE, Nova links) Millennium) Überprüfung der Kreiselwirkrichtung Für die Überprüfung der Kreiselwirkrichtung, muss der GY401 wie ein konventioneller Kreisel arbeiten. Deshalb im Sender der ‘Normal-Modus’ aktiviert werden (siehe Seite 11). Heben Sie den Hubschrauber an und drehen Sie ihn ruckartig um die Hochachse nach links, dabei muß... -
Seite 15: Einstellung Des Heckrotormaximalausschlag
Während des Fluges wird dadurch das Servo nicht überlastet und vor Beschädigungen geschützt. Das nebenstehende Bild zeigt den Ein- steller. 8. Inbetriebnahme des GY401 im AVCS-Modus Nachdem die Einstellungen für den Normal-Modus vorgenommen wurden, stellen Sie die Vorgaben für den AVCS-Betrieb ein. Setzen Sie die Heckrotortrimmung auf den glei- chen Wert, der im Normal-Modus eingestellt wurde. -
Seite 16: Optimierung Der Einstellungen Für 3D Und Kunstflug
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1221 das Kreiselsystem genau an Ihre eigenen Bedürfnisse anzupassen. siehe auch Optimierung des Kreiselsystems. Optimierung des Kreiselsystems für 3D und Kunstflug: Das im Schnelleinstieg voreingestellte Kreiselsystem kann, nachdem Sie mehrere Flüge absolviert und sich an die Flugcharakteristik gewöhnt haben, individuell optimiert werden. -
Seite 17: Sonstige Hinweise
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1221 3. Bestimmung der optimalen Servohebellänge: Die Servohebellänge beeinflußt die maximal einstellbare Empfindlichkeit. Ist der Hebel zu groß, ist die max. Empfindlichkeit zu gering und umgekehrt. Für den Zusatzkanal 5 können Sie im Menü... - Seite 18 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1221 Die daraus resultierende Verstellung des Heckrotorneutralpunktes kann eine schlechte oder Nicht-Steuerbarkeit des Heckrotors hervorrufen. Wir empfehlen daher den Einsatz eines PCM Empfängers um diesen Effekt zu vermeiden. Sollte dennoch ein PPM (FM) - System eingesetzt werden, so ist unbedingt darauf zu ach- ten, dass das System eine gute Reichweite besitzt.
- Seite 36 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2004 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG Sous réserve de d’erreur et de modification technique. Copyright robbe-Modellsport 2004 Copie et reproduction, même d’extraits, interdites sans autorisation écrite expresse de la Société...
