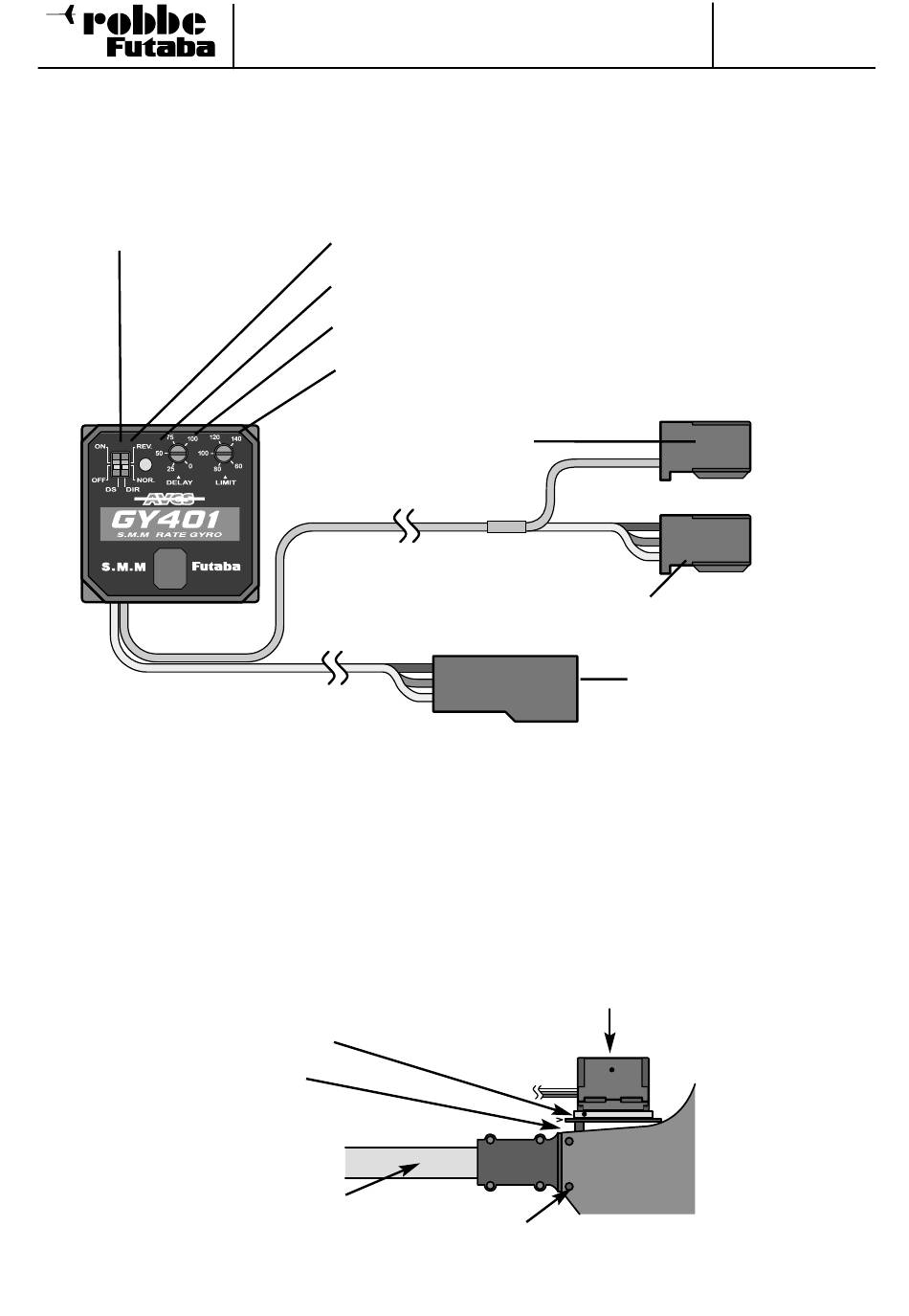

5) Branchements et éléments de commande
commutateur de sélection
servo anlalogue ou digital
DS mode
6) Montage et branchement du GY 401
Montage du système gyroscopique
Bien que le GY 401 soit parfaitement à l'abri des vibrations grâce à son capteur SMM
Spécail, il faut pour plus de sécurité, le placer à un endroit ou les vibrations sont les moins
sensibles dans le modèle. Même si ce gyroscope est particulièrement peu sensible aux
variations de température, il ne faut pas l'installer dans le modèle près d'une source de cha-
leur. Fixer le gyroscope à l'aide des bandes mousse auto-collantes jointes, selon les indi-
cations du schéma.
bande mousse autocollante
double face
support du gyro
flèche du rotor arrière
Notice d'implantation et d'utilisation
SMM Gyro GY401
commutateur du sens de l'efficacité (DIR)
indicateur de l'état gyro (moniteur LED)
réglage du délai de reprise pour servo anti-couple (DELAY)
réglage débattement servo anti-couple (LIMIT)
branchement sen-
sibilité anti-couple
(voie suppl. 5)
branchement servo anti-
couple (voie suppl. 4)
châssis de l'hélicoptère
25
branchement servo
anti-couple
Gyroscope GY 401
N
F 1226,
0
F 1229
