TI 269F/00/de
Betriebsanleitung
017183-0000
Kapazitive Grenzstanddetektion
Elektronikeinsatz EC 27 Z
Messumformer für kapazitive Sonden
Zugelassen auch in explosionsgefährdeten
Bereichen (Zone 0)
Endress
The Power of Know How
Einsatzbereich

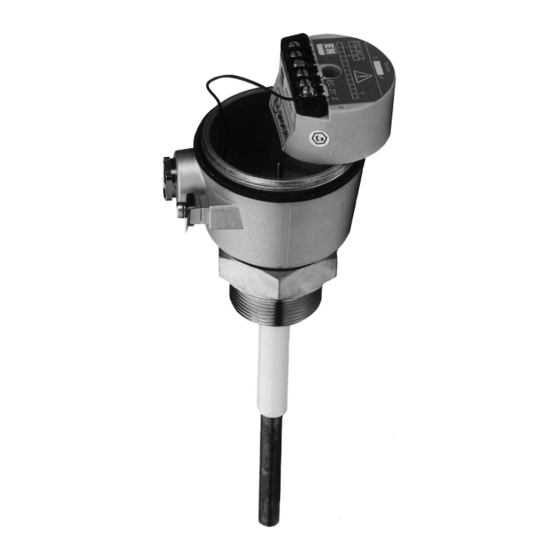

Der Elektronikeinsatz EC 27 Z ist ein
Messumformer für die kapazitive Grenz-
standdetektion. Er wird verwendet mit
dem selbstüberwachenden Füllstand-
grenzschalter Nivotester FTC 625.
Vorteile auf einen Blick
• Totale Selbstüberwachung der gesam-
ten Messeinrichtung durch aktiven
Testimpuls, daher maximale Mess-
und Funktionssicherheit zur Vermei-
dung von Anlagenschäden und Still-
stand
• Zugelassen auch für den Einsatz in
explosionsgefährdeten Bereichen
(Zone 0 für Sondenstab oder -seil)
• Verbindung mit Nivotester durch
handelsübliches Installationskabel
• In großem Temperaturbereich ver-
wendbar.
+
Hauser
Werbung
Verwandte Anleitungen für Endress+Hauser EC 27 Z
Inhaltszusammenfassung für Endress+Hauser EC 27 Z
- Seite 1 017183-0000 Messumformer für kapazitive Sonden Zugelassen auch in explosionsgefährdeten Bereichen (Zone 0) Einsatzbereich Der Elektronikeinsatz EC 27 Z ist ein Messumformer für die kapazitive Grenz- standdetektion. Er wird verwendet mit dem selbstüberwachenden Füllstand- grenzschalter Nivotester FTC 625. Vorteile auf einen Blick •...
- Seite 2 Füllgutbehälter und einer Sonde, tere Bauteile sich im Elektronikeinsatz die in den Behälter hineinragt. Behälter- EC 27 Z befinden. Bei freier Sonde ist wand und Sonde bilden dann die Elek- die Kapazität kleiner als bei bedeckter troden. Bei nichtleitenden Behälter- Sonde, so dass der Schwingkreis mit hö-...
- Seite 3 Schließen Sie die Sonde gemäß den fol- Kabeldurchführungen auf die Sonde Einbau und genden Abbildungen an, damit Sie eine montiert werden. Eine separate Ab- elektrischer Anschluss optimale Selbstüberwachung der Mess- zweigdose ist dann nicht erforderlich. einrichtung erreichen. Die Verbindung zum Nivotester kann Wenn Sie den Elektronikeinsatz im aus handelsüblichem zweiadrigem Schutzgehäuse verwenden, wählen Sie...
- Seite 4 Abmessungen Abmessungen des Elektronikeinsatzes EC 27 Z Technische Daten Gehäuse Kunststoff, Elektronik vergossen Kennfarbe hellgrün Schutzart nach DIN 40050 Elektronik IP 55, Klemmen IP 00 Gewicht 140 g Zulässige Umgebungstemperatur –20 °C…+85 °C Lagertemperatur –40 °C…+85 °C Zündschutzart [EEx ia] IIC T4…T6 (Zone 0 für Sondenstab oder -seil) Messfrequenz 120 kHz…380 kHz, abhängig von der Sondenkapazität...
