Tastenbeschreibung

L1-L2-L3 Gehen Sie mit L1-L2-L3 schrittweise zur ersten Phase, zweiten Phase, dritten
Phase und zur Summe der Wattleistungsmessungen.
L1-L2-L3 mindestens 2 Sekunden lang gedrückt halten, um den 3P3W-Modus
aufzurufen.
MR Einmal drücken, um den Speicherabruf-Modus aufzurufen. Das MR-Symbol
erscheint und das Messgerät gibt einen Signalton aus. Gehen Sie mit den
Pfeiltasten schrittweise durch den internen Speicher für 99 Messungen, siehe
Beschreibung unten.
Σ Beim Prüfen von 3 Phasensystemen im Wirkleistungs-Modus
(Funktionsschalterstellung kW) summiert die Taste Σ mehrere Messungen auf.
Schlagen Sie für Einzelheiten zum Gebrauch der Aufsummiertaste im Abschnitt
Wirkleistungsmessung in diesem Handbuch nach.
Drücken Sie zum Einschalten (ON) der Hintergrundbeleuchtung die
Hintergrundbeleuchtungstaste. Die Hintergrundbeleuchtung schaltet sich
automatisch nach 20 Sekunden aus (OFF). Drücken Sie die Taste erneut, um die
Hintergrundbeleuchtung manuell auszuschalten.
MAX-MIN Drücken Sie die Taste, um den größten (MAX) Messwert anzuzeigen. Erneut
drücken, um den kleinsten (MIN) Messwert anzuzeigen. Diese Funktion ist nur für
die Bereiche Spannung, Strom, Wirkleistung und Scheinleistung gültig. Wenn das
MAX- oder MIN-Symbol angezeigt wird, wird nur der höchste oder niedrigste
Messwert angezeigt.
SAVE Drücken Sie kurz die Taste SAVE, um einen einzelnen Messwert zu speichern. Das
Messgerät gibt einen Piepton aus. Die Indexnummer auf der linken Seite des
sekundären Displays wird mit jedem gespeicherten Messwert inkrementiert. Die
maximale Anzahl der Datenpunkte beträgt 99. Wenn der Speicher voll ist, zeigt das
Messgerät das Symbol FULL an
USB Die Messdaten werden an den Computer gesendet, wenn das Messgerät mit diesem
verbunden und die mitgelieferte Software sowie die Treiber installiert wurden und
diese ausgeführt werden.
CLEAR Halten Sie im Wirkleistungs-Modus die Taste CLEAR für mindestens eine (1)
Sekunde gedrückt, um den Timer für die verstrichene Zeit ab Null neu zu starten.
Für alle anderen Bereiche halten Sie die Taste CLEAR für mindestens eine (1)
Sekunde gedrückt, um den interner Speicher für die 99 Messungen zu löschen.
Wenn Sie schrittweise durch die Summe der Leistungsmessungen gehen, schalten
▼/▲
Sie mit den Tasten ▼/▲ das Display von den Modi Wirkleistung/Blindleistung zu
den Modi Leistungsfaktor/Scheinleistung um.
Scrollen Sie im MR-Modus mit den Tasten ▼/▲ durch die 99 internen Messwert-
Speicherplätze des Messgeräts.
HOLD Rufen Sie mit der Taste HOLD den Haltemodus auf. Im Display wird das Symbol H
angezeigt, das Messgerät gibt einen Signalton aus und der angezeigte Messwert
wird eingefroren. Drücken Sie die Taste HOLD erneut, um den Haltemodus zu
verlassen. Das Messgerät gibt einen Signalton aus und das Symbol H erlischt.

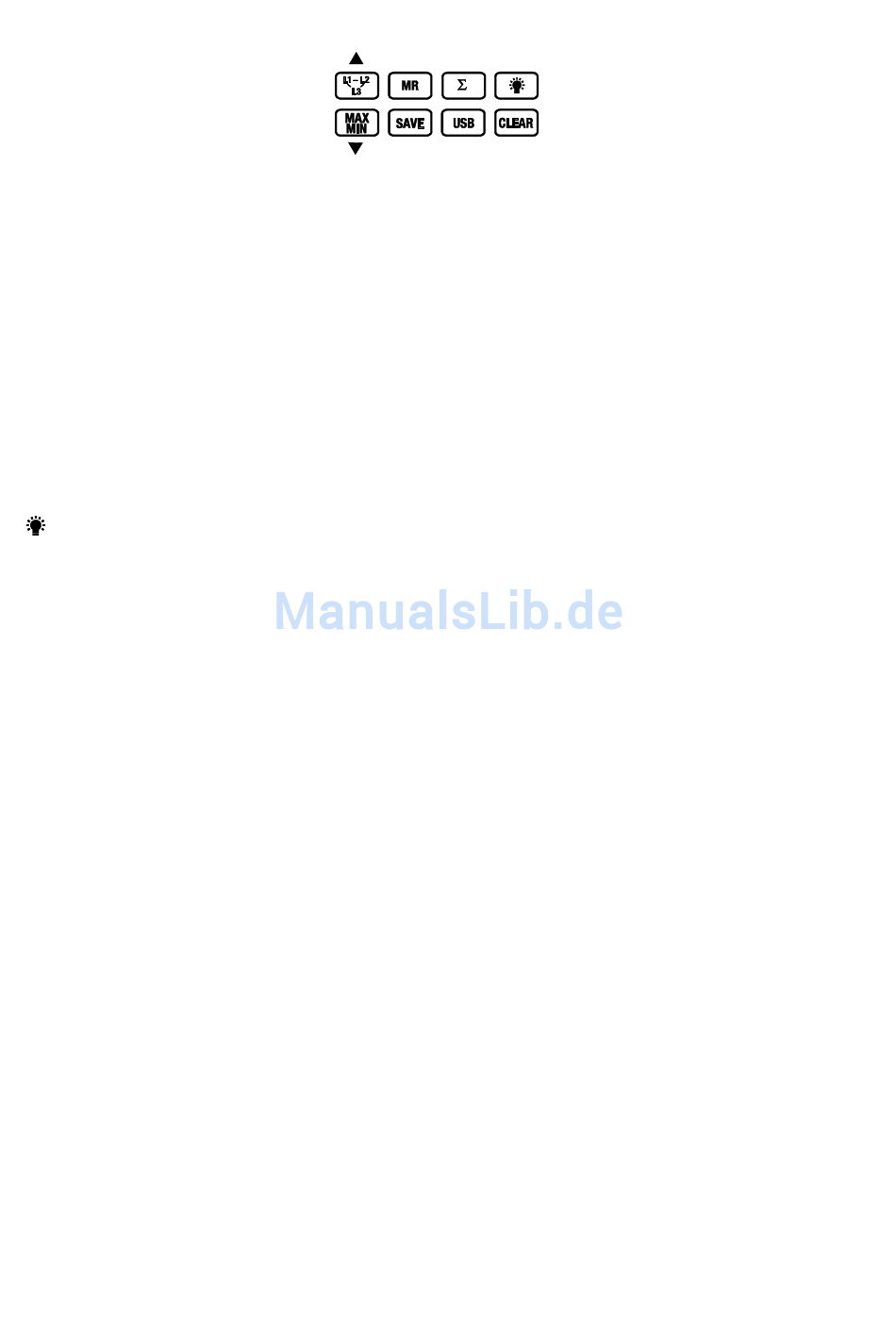

Abbildung 3
.
