Kilowattstunden
WARNUNG: Um Schäden am Messgerät und Verletzungen zu vermeiden, messen keine
RMS-Signale größer als 750 VAC oder 1000 AAC.
Um die Kilowattstunden zu prüfen, schließen Sie das Messgerät wie folgt an:
1.
Drehen Sie den Funktionsschalter in die Stellung kWh.
2.
Schließen Sie das Messgerät wie in Abb. 7 (3P4W) oder Abb. 10 (3P3W) an.
3.
Umschließen Sie die zu messende Phase.
4.
Wählen Sie mit der Taste L1-L2-L3 den umschlossenen Leiter.
5.
Halten Sie die Taste CLEAR für 1 Sekunde gedrückt, um die Uhr auf 0 zurückzusetzen.
6.
Der gemessene kWh-Wert wird im Hauptdisplay und die verstrichene Zeit im sekundären
Display angezeigt. (Abb. 12)
7.
Drücken Sie die Taste HOLD, um einen bestimmten (Zeit) kWh-Wert zu messen. Der
Messwert und die verstrichene Zeit werden eingefroren, aber die kontinuierliche Messzeit
wird erfasst und aufsummiert.
8.
Drücken Sie nach der Kenntnisnahme der Daten erneut die Taste HOLD, um eine
kontinuierliche Messung durchzuführen.
9.
Der kWh-Wert wird weiterhin aufsummiert und die Messzeit springt zur aktuellen Messzeit.
10. Wenn die Messzeit 24 Stunden überschreitet oder wenn das Messgerät in einen anderen
Messmodus geschaltet wurde, wird die Wirkleistungsmessung gestoppt.
11. Die maximale Wirkleistung beträgt 9999 kWh. Wenn der Messwert diese Grenze
überschreitet, wird OL angezeigt.
12. Bei der Messung der Wirkleistung ist die MAX/MIN-Funktion nicht verfügbar.
13. Halten Sie die Taste CLEAR für 1 Sekunde gedrückt, um die Zeit und den Leistungswert
zurückzusetzen.

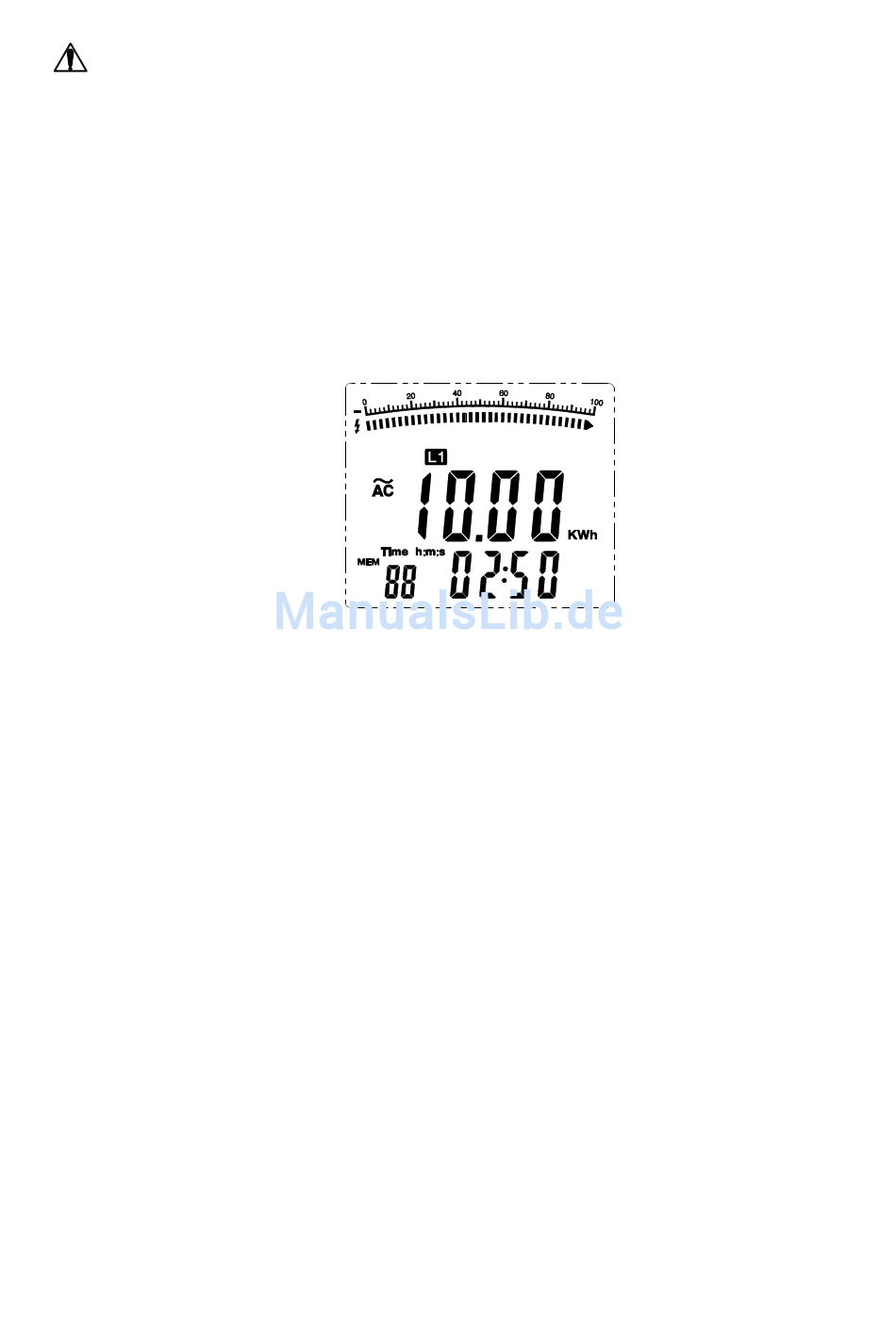

Abbildung 12
14
PQ2071-EU-DE V1.0 1/13
