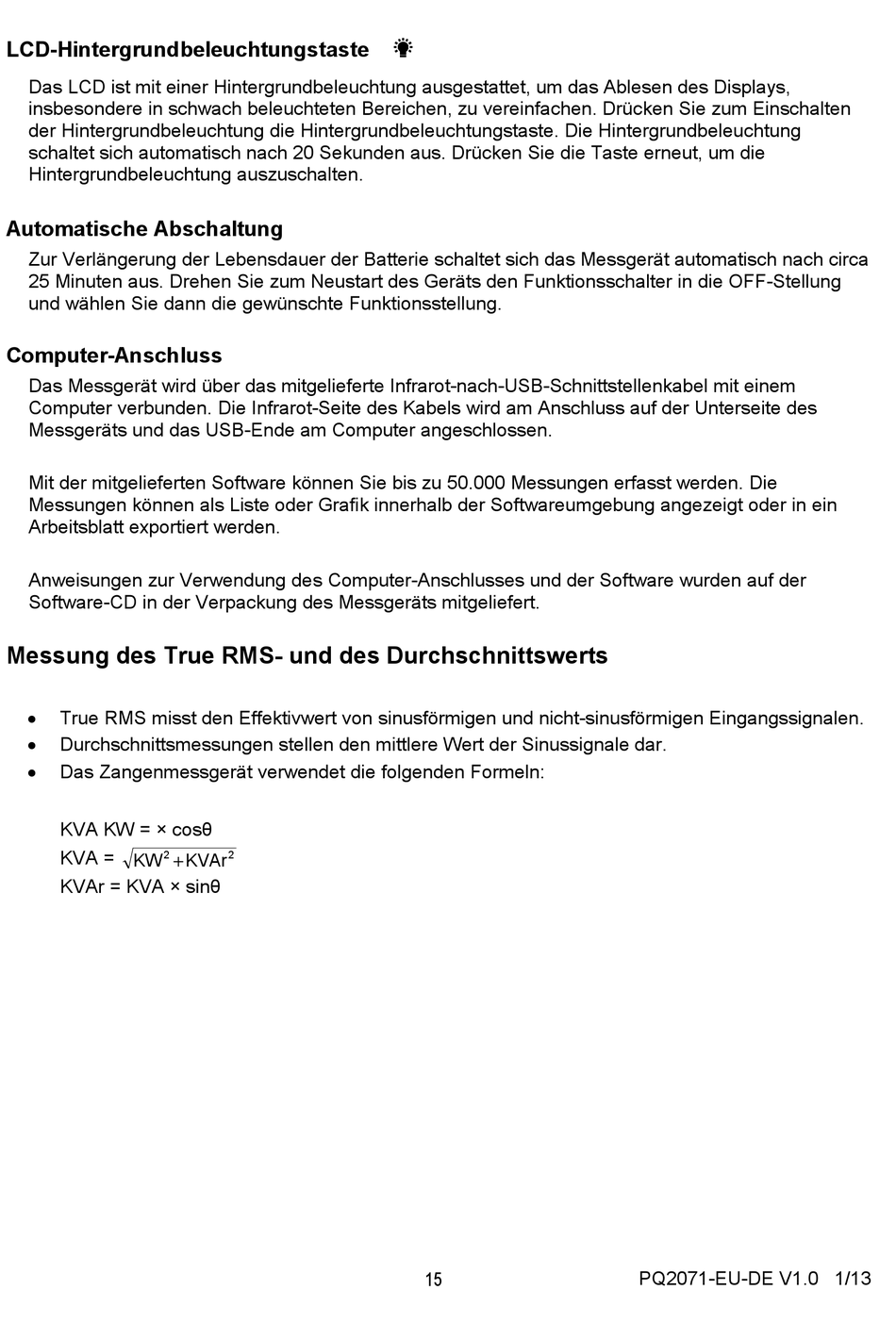

LCD-Hintergrundbeleuchtungstaste
Das LCD ist mit einer Hintergrundbeleuchtung ausgestattet, um das Ablesen des Displays,
insbesondere in schwach beleuchteten Bereichen, zu vereinfachen. Drücken Sie zum Einschalten
der Hintergrundbeleuchtung die Hintergrundbeleuchtungstaste. Die Hintergrundbeleuchtung
schaltet sich automatisch nach 20 Sekunden aus. Drücken Sie die Taste erneut, um die
Hintergrundbeleuchtung auszuschalten.
Automatische Abschaltung
Zur Verlängerung der Lebensdauer der Batterie schaltet sich das Messgerät automatisch nach circa
25 Minuten aus. Drehen Sie zum Neustart des Geräts den Funktionsschalter in die OFF-Stellung
und wählen Sie dann die gewünschte Funktionsstellung.
Computer-Anschluss
Das Messgerät wird über das mitgelieferte Infrarot-nach-USB-Schnittstellenkabel mit einem
Computer verbunden. Die Infrarot-Seite des Kabels wird am Anschluss auf der Unterseite des
Messgeräts und das USB-Ende am Computer angeschlossen.
Mit der mitgelieferten Software können Sie bis zu 50.000 Messungen erfasst werden. Die
Messungen können als Liste oder Grafik innerhalb der Softwareumgebung angezeigt oder in ein
Arbeitsblatt exportiert werden.
Anweisungen zur Verwendung des Computer-Anschlusses und der Software wurden auf der
Software-CD in der Verpackung des Messgeräts mitgeliefert.
Messung des True RMS- und des Durchschnittswerts
True RMS misst den Effektivwert von sinusförmigen und nicht-sinusförmigen Eingangssignalen.
Durchschnittsmessungen stellen den mittlere Wert der Sinussignale dar.
Das Zangenmessgerät verwendet die folgenden Formeln:
KVA KW = × cosθ
KVA =
KW
2
KVAr = KVA × sinθ
2
KVAr
15
PQ2071-EU-DE V1.0 1/13
