3-Phasen, 4-Leiter Leistungsmessungen
1.
Umschließen Sie mit der Messzange einen der stromführenden Leiter.
2.
Wählen Sie mit der Taste L1-L2-L3 die erste Phase L1 (siehe Abbildung 8). Das duale Display
zeigt den kW-Wert der Wirkleistung und des Phasenwinkels (PG) an.
3.
Wenn KW ausgewählt wurde, speichern Sie mit der Taste ∑ den gemessenen Wert und
summieren ihn auf.
4.
Gehen Sie mit der Messzange zu Phase 2 (L2) und dann zu Phase 3 (L3) und wiederholen Sie
die Schritte.
5.
Nach der Aufzeichnung des kW-Leistungsmesswerts für die dritte Phase halten Sie die Taste
∑ für 1 Sekunde gedrückt, um die 3 Phasen kW-Summe auf dem Hauptdisplay und die kVA
auf dem sekundären Display anzuzeigen.
6.
Zeigen Sie mit der Taste ▲ die 3 Phasen kVAR-Summe auf dem Hauptdisplay an.
7.
Halten Sie die Taste ∑ für 1 Sekunde gedrückt, um zum normalen Betriebsmodus
zurückzukehren.

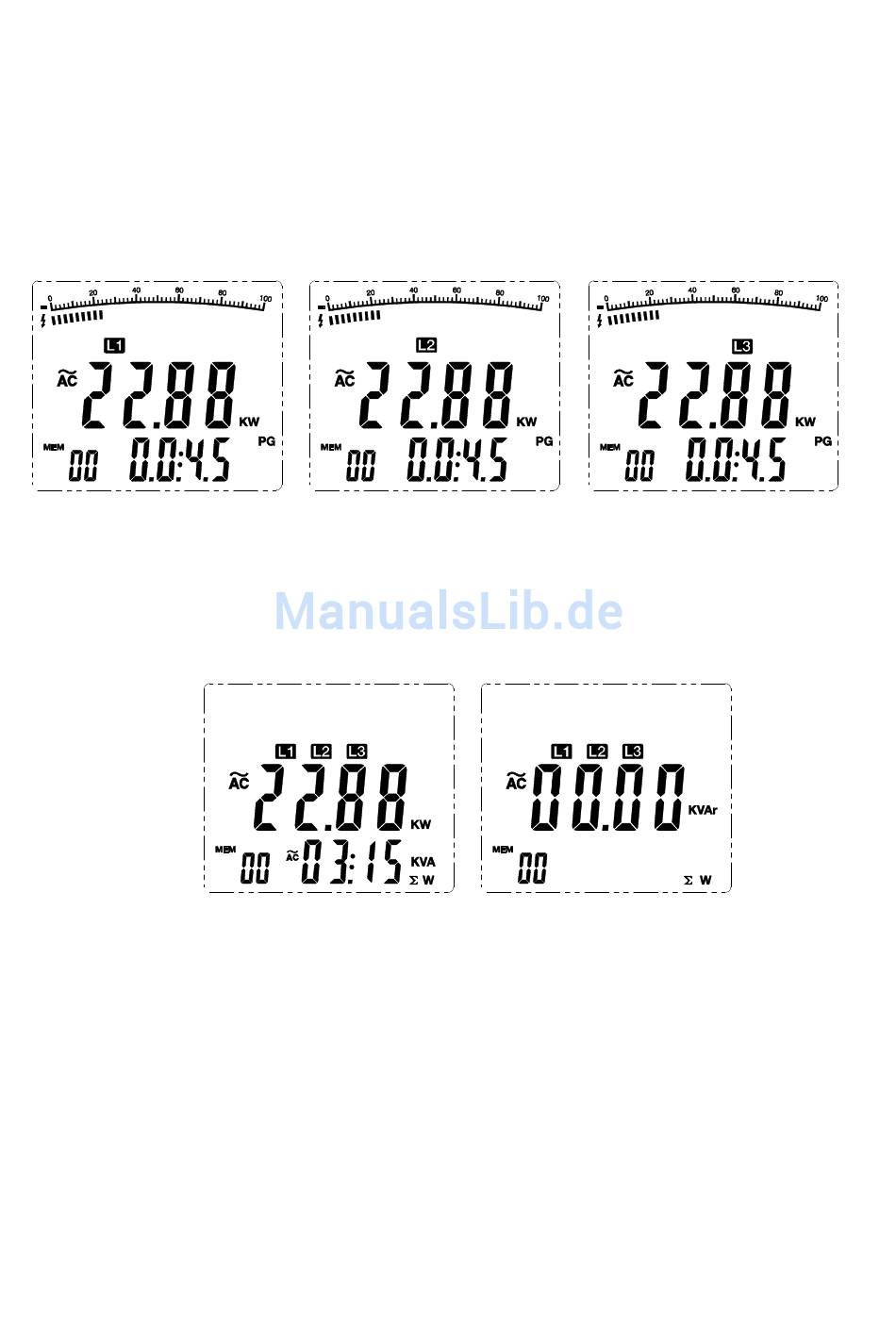

Abbildung 8
Abbildung 9
11
PQ2071-EU-DE V1.0 1/13
