3-Phasen, 3-Leiter Leistungsmessungen
Halten Sie bei der Messung von 3 Phasen / 3-Leitersystemen die Taste L1-L2-L3 für 5 Sekunden
gedrückt, um das Symbol
gedrückt, um den 3 Phasen / 3-Leiter-Modus zu verlassen).
Schließen Sie das Messgerät wie in Abbildung 10 dargestellt an.
1.
Stecken Sie das L-förmige Ende der roten und gelben Messleitung in die Eingangsbuchsen L1
und L3 des Messgeräts, siehe Abb. 16. Schließen Sie ROT (L1) an Ø3 und BLAU (L3) an Ø2
an.
2.
Stecken Sie die schwarze Messleitung in die COM-Eingangsbuchse und verbinden Sie sie mit
der Ø1-Leitung des zu prüfenden 3 Phasensystems.
3.
Überspringen Sie die Messung der zweiten Phase (L2).
4.
Die Messmethode der ersten und dritten Phase ist die gleiche wie für 3 Phasen / 4-
Leitersysteme.
5.
Siehe Anweisungen zur Leistungsmessung.

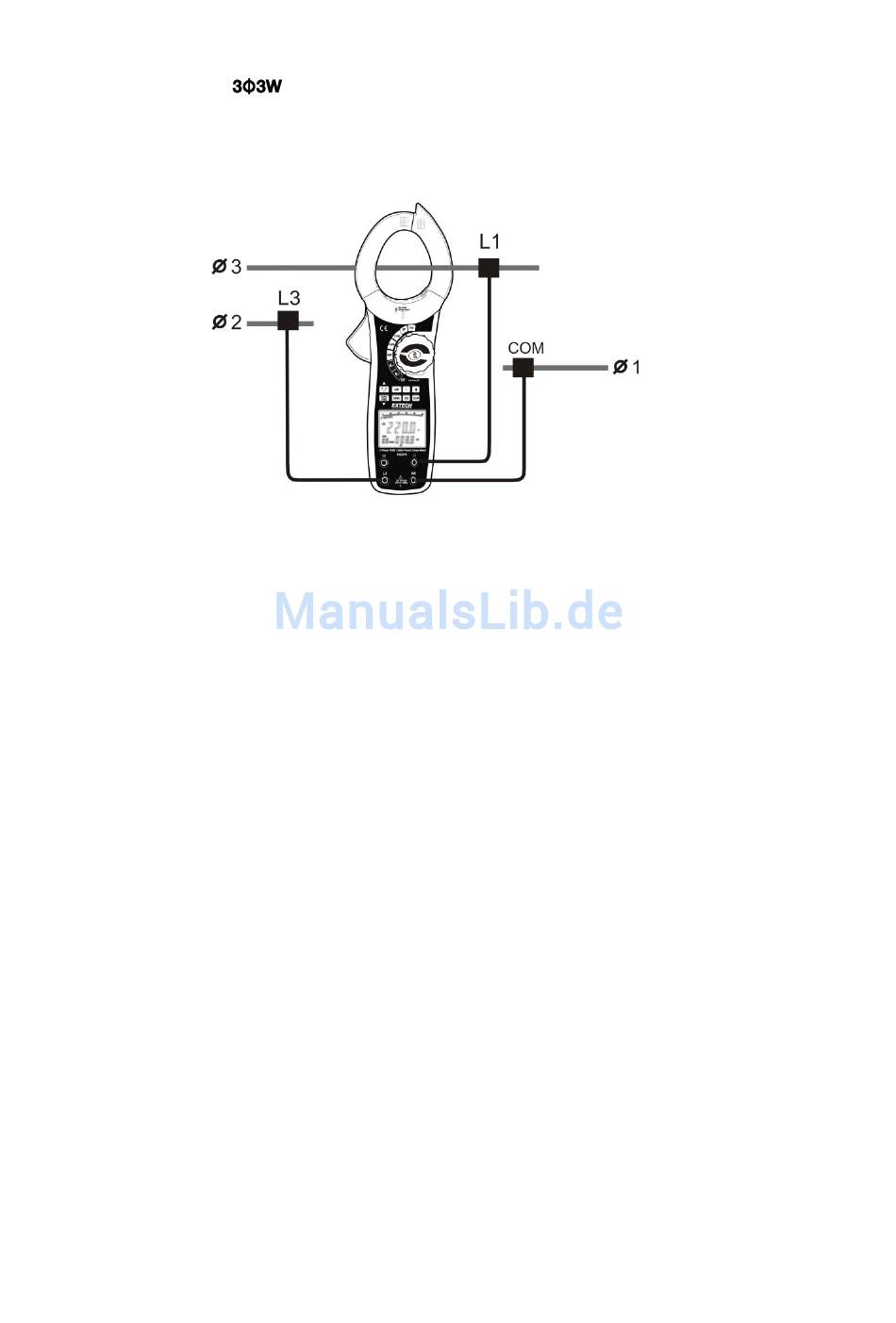

Siehe Abbildung 10. ∑W = W1 + W3
anzuzeigen. (Halten Sie die Taste L1-L2-L3 erneut 5 Sekunden lang
Abbildung 10
