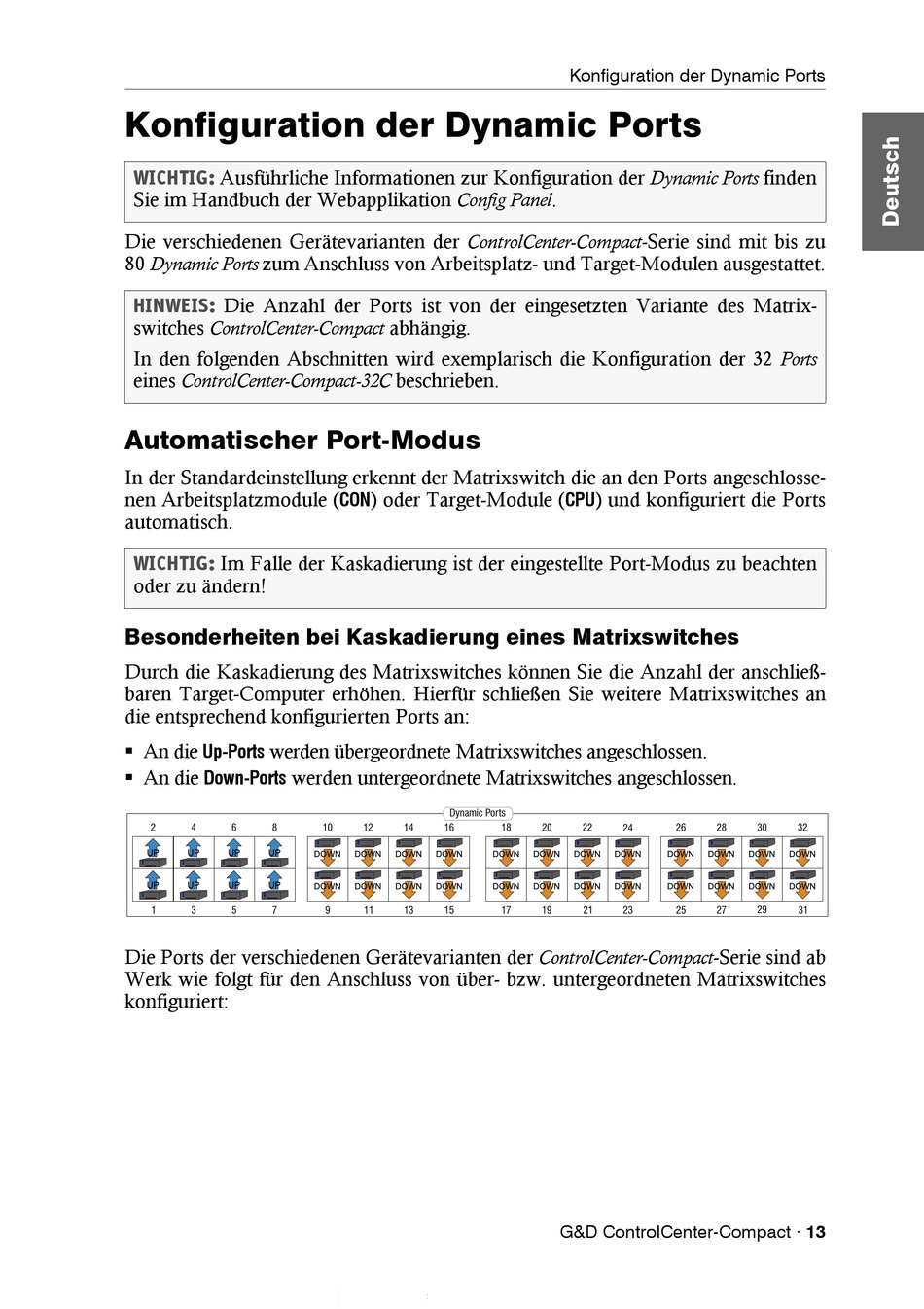

Konfiguration der Dynamic Ports
WICHTIG:
Ausführliche Informationen zur Konfiguration der Dynamic Ports finden
Sie im Handbuch der Webapplikation Config Panel.
Die verschiedenen Gerätevarianten der ControlCenter-Compact-Serie sind mit bis zu
80 Dynamic Ports zum Anschluss von Arbeitsplatz- und Target-Modulen ausgestattet.
HINWEIS:
Die Anzahl der Ports ist von der eingesetzten Variante des Matrix-
switches ControlCenter-Compact abhängig.
In den folgenden Abschnitten wird exemplarisch die Konfiguration der 32 Ports
eines ControlCenter-Compact-32C beschrieben.
Automatischer Port-Modus
In der Standardeinstellung erkennt der Matrixswitch die an den Ports angeschlosse-
nen Arbeitsplatzmodule (
automatisch.
WICHTIG:
Im Falle der Kaskadierung ist der eingestellte Port-Modus zu beachten
oder zu ändern!
Besonderheiten bei Kaskadierung eines Matrixswitches
Durch die Kaskadierung des Matrixswitches können Sie die Anzahl der anschließ-
baren Target-Computer erhöhen. Hierfür schließen Sie weitere Matrixswitches an
die entsprechend konfigurierten Ports an:
An die
werden übergeordnete Matrixswitches angeschlossen.
Up-Ports
An die
Down-Ports
werden untergeordnete Matrixswitches angeschlossen.
2
4
6
8
1
3
5
7
Die Ports der verschiedenen Gerätevarianten der ControlCenter-Compact-Serie sind ab
Werk wie folgt für den Anschluss von über- bzw. untergeordneten Matrixswitches
konfiguriert:
) oder Target-Module (
CON
Dynamic Ports
10
12
14
16
9
11
13
15
Konfiguration der Dynamic Ports
) und konfiguriert die Ports
CPU
18
20
22
26
24
17
19
21
23
25
G&D ControlCenter-Compact · 13
28
30
32
27
29
31
