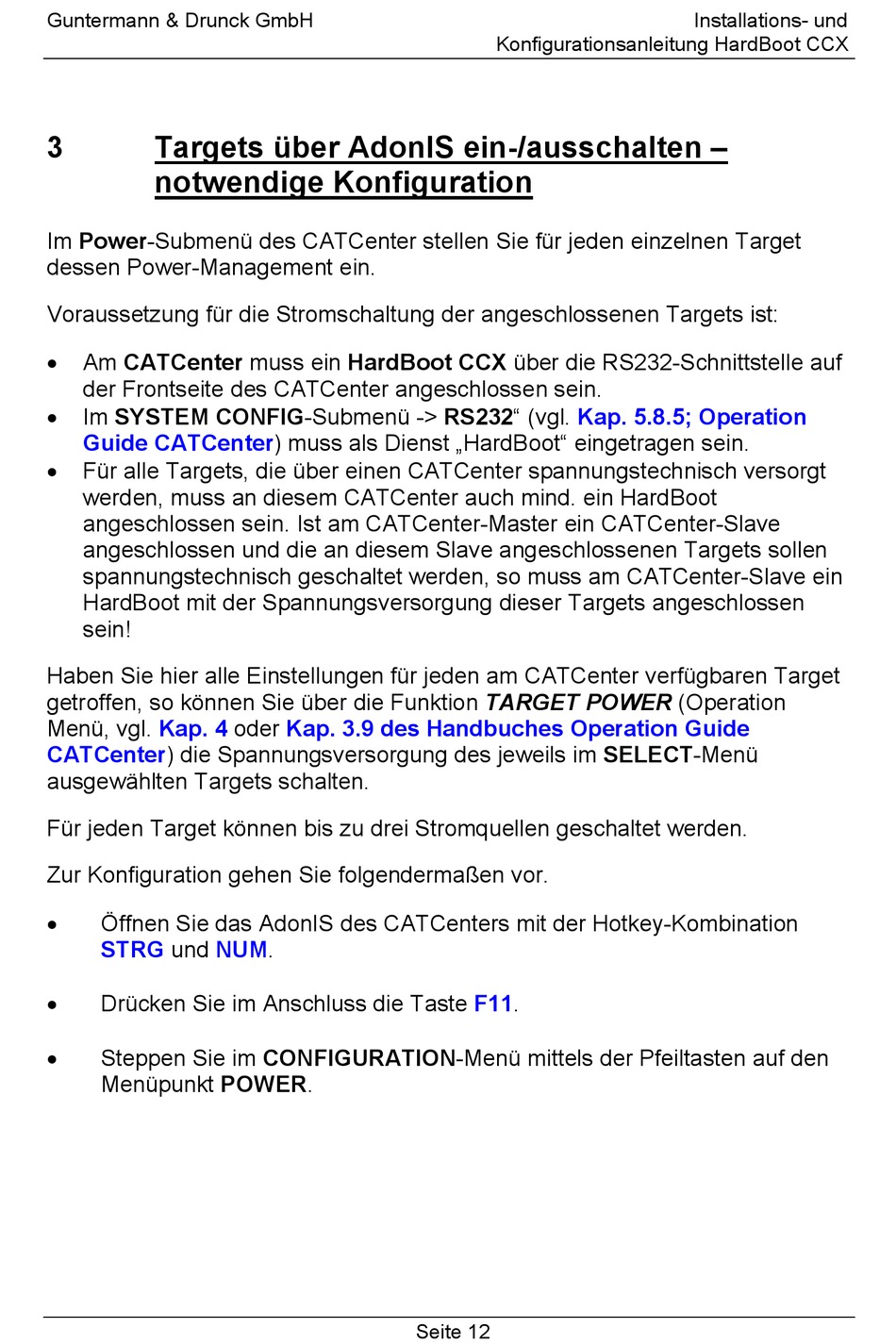

3 Targets über AdonIS ein-/ausschalten –
notwendige Konfiguration
Im Power-Submenü des CATCenter stellen Sie für jeden einzelnen Target
dessen Power-Management ein.
Voraussetzung für die Stromschaltung der angeschlossenen Targets ist:

Am CATCenter muss ein HardBoot CCX über die RS232-Schnittstelle auf
der Frontseite des CATCenter angeschlossen sein.

Im SYSTEM CONFIG-Submenü -> RS232" (vgl.
Guide CATCenter) muss als Dienst „HardBoot" eingetragen sein.

Für alle Targets, die über einen CATCenter spannungstechnisch versorgt
werden, muss an diesem CATCenter auch mind. ein HardBoot
angeschlossen sein. Ist am CATCenter-Master ein CATCenter-Slave
angeschlossen und die an diesem Slave angeschlossenen Targets sollen
spannungstechnisch geschaltet werden, so muss am CATCenter-Slave ein
HardBoot mit der Spannungsversorgung dieser Targets angeschlossen
sein!
Haben Sie hier alle Einstellungen für jeden am CATCenter verfügbaren Target
getroffen, so können Sie über die Funktion TARGET POWER (Operation
Menü, vgl. Kap. 4
CATCenter) die Spannungsversorgung des jeweils im SELECT-Menü
ausgewählten Targets schalten.
Für jeden Target können bis zu drei Stromquellen geschaltet werden.
Zur Konfiguration gehen Sie folgendermaßen vor.

Öffnen Sie das AdonIS des CATCenters mit der Hotkey-Kombination
STRG und NUM.

Drücken Sie im Anschluss die Taste F11.

Steppen Sie im CONFIGURATION-Menü mittels der Pfeiltasten auf den
Menüpunkt POWER.
oder Kap. 3.9 des Handbuches Operation Guide
Konfigurationsanleitung HardBoot CCX
Kap. 5.8.5; Operation
Seite 12
