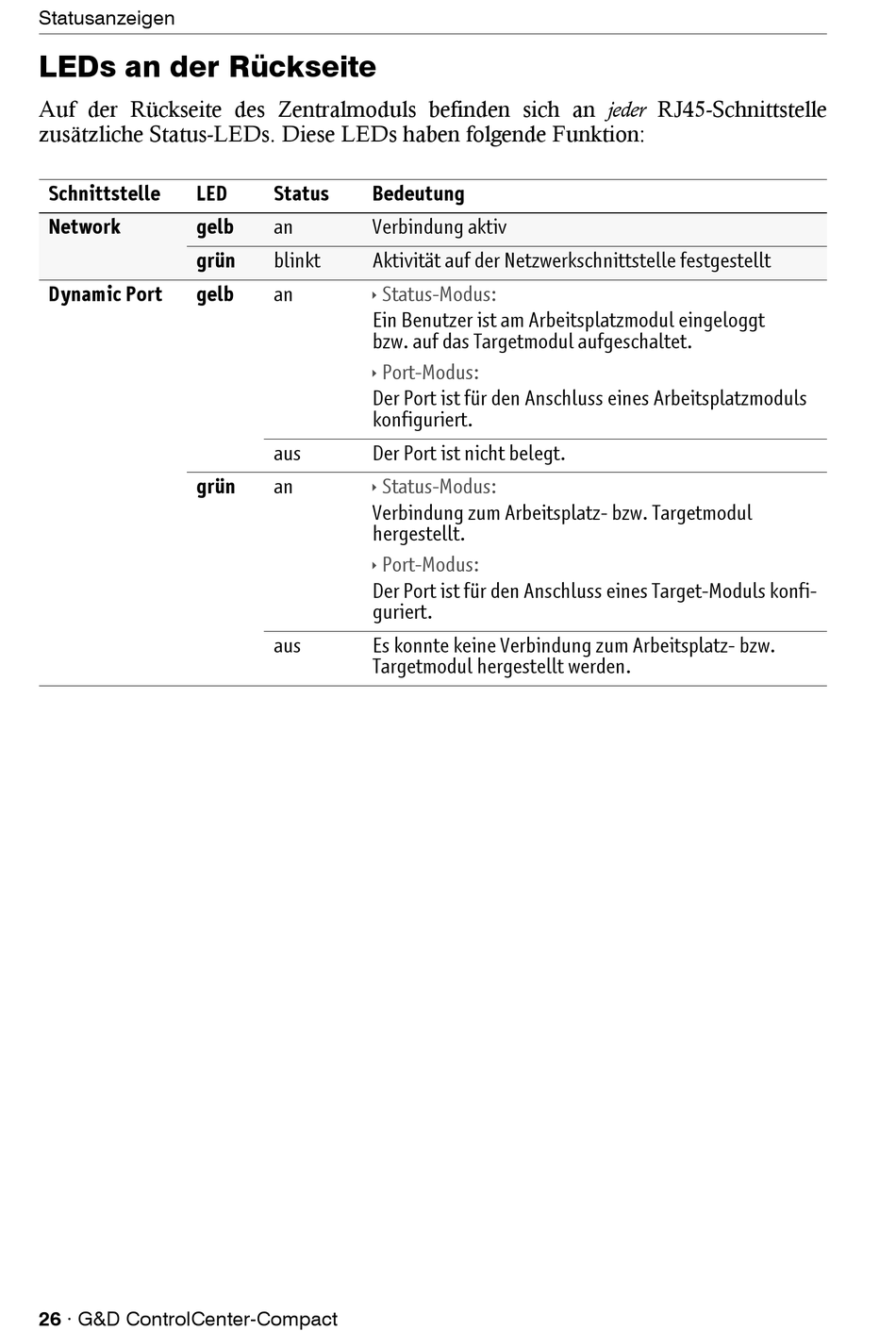

LEDs an der Rückseite
Auf der Rückseite des Zentralmoduls befinden sich an jeder RJ45-Schnittstelle
zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
Schnittstelle LED
Network gelb
grün
Dynamic Port gelb
grün
26 · G&D ControlCenter-Compact
Status Bedeutung
an Verbindung aktiv
blinkt Aktivität auf der Netzwerkschnittstelle festgestellt
an  Status-Modus:
Ein Benutzer ist am Arbeitsplatzmodul eingeloggt
bzw. auf das Targetmodul aufgeschaltet.
 Port-Modus:
Der Port ist für den Anschluss eines Arbeitsplatzmoduls
konfiguriert.
aus Der Port ist nicht belegt.
an  Status-Modus:
Verbindung zum Arbeitsplatz- bzw. Targetmodul
hergestellt.
 Port-Modus:
Der Port ist für den Anschluss eines Target-Moduls konfi-
guriert.
aus Es konnte keine Verbindung zum Arbeitsplatz- bzw.
Targetmodul hergestellt werden.
