Erweiterung des KVM-Matrixsystems
Kaskadierung eines Matrixswitches
Durch Kaskadierung kann die Anzahl der anschließbaren Target-Computer erhöht
werden. Bei einer Kaskadierung wird an Dynamic Ports eines Master-Zentralmoduls,
die für den Anschluss von Target-Modulen konfiguriert sind, ein Slave-Zentralmo-
dul angeschlossen.
An das Slave-Zentralmodul können wahlweise Target-Module oder weitere Slave-
Zentralmodule (max. 2 Kaskadenstufen) angeschlossen werden.
Konfiguration und Signalisierung der Portaufteilung
In der Standardeinstellung erkennt der Matrixswitch die an den Ports angeschlosse-
nen Module automatisch und konfiguriert die Ports entsprechend.
HINWEIS:
Während die Ports bei Anschluss eines Arbeitsplatz- oder Target-
Moduls automatisch konfiguriert werden, ist im Falle der Kaskadierung der ein-
gestellte Port-Modus zu beachten oder zu ändern.
Die Ports der verschiedenen Gerätevarianten der ControlCenter-Compact-Serie sind ab
Werk wie folgt für den Anschluss von über- bzw. untergeordneten Matrixswitches
konfiguriert:
Variante
ControlCenter-Compact-16C
ControlCenter-Compact-32C
ControlCenter-Compact-48C
ControlCenter-Compact-64C
ControlCenter-Compact-80C

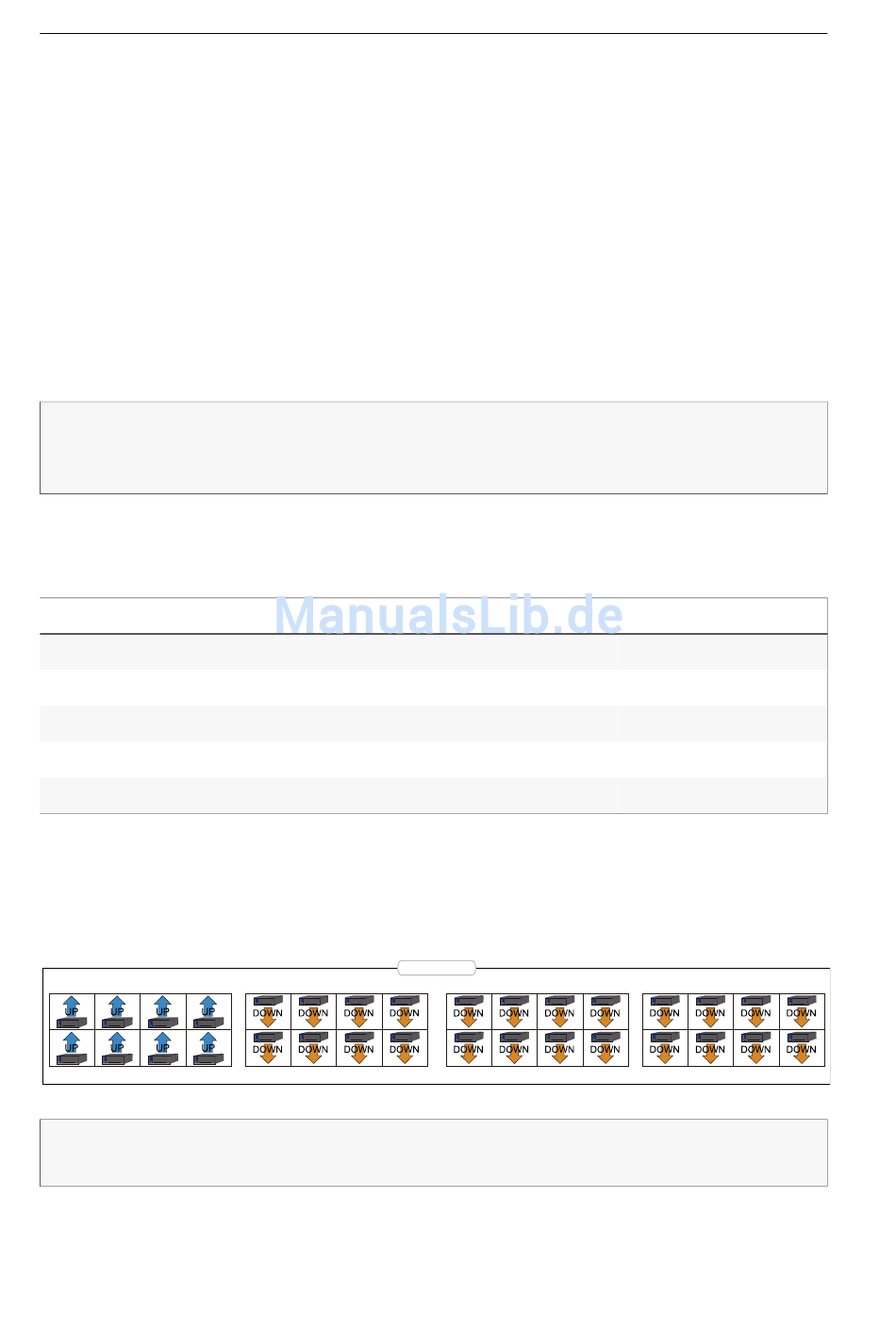

Der folgende Screenshot der Webapplikation Config Panel stellt die Standardauftei-
lung der Ports visuell dar.
An die
Up-Ports
können Sie die übergeordneten Matrixswitches anschließen. Die unter-
geordneten Matrixswitches einer Kaskade schließen Sie an die
2
4
6
8
1
3
5
7
WICHTIG:
Ausführliche Informationen zur Konfiguration der Dynamic Ports finden
Sie im Handbuch der Webapplikation Config Panel.
16 · G&D ControlCenter-Compact
Up-Ports
1 bis 4
1 bis 8
1 bis 12
1 bis 16
1 bis 20
Dynamic Ports
10
12
14
16
9
11
13
15
Down-Ports
5 bis 16
9 bis 32
13 bis 48
17 bis 64
21 bis 80
Down-Ports
18
20
22
24
17
19
21
23
an.
26
28
30
32
25
27
29
31
