Bestelldaten - Ersatzteil-Set Sak; Austausch Der Ersatzteile - Gemü R690 Originalmontageanleitung

4.2 Bestelldaten - Ersatzteil-Set SAK

1 Typ
GEMÜ R690
2 Membrangröße
Membrangröße 25 (DN 15 / DN 20 / DN 25)
Membrangröße 40 (DN 32 / DN 40)
Membrangröße 50 (DN 50)
3 Set
Verschleißteil-Set Antrieb
4 Steuerfunktion
Federkraft geschlossen (NC)
5 Antriebsgröße
10 bar Betriebsdruck:
Membrangröße 25 (DN 15 / DN 20 / DN 25)
Membrangröße 40 (DN 32 / DN 40)
Membrangröße 50 (DN 50)
6 bar Betriebsdruck:
Membrangröße 25 (DN 15 / DN 20 / DN 25)
Membrangröße 40 (DN 32 / DN 40)
Membrangröße 50 (DN 50)
6 K-Nummer (optional)
Mediumsbereich auf Lackverträglichkeit gereinigt,
Teile in Folie eingeschweißt, Gewährleistung nur bei
sachgerechter Behandlung!
Bestellbeispiel
R690 25 SAK
1 (Code) R690
2 (Code)
3 (Code)
4 (Code)
5 (Code)
6 (Code)
R690
Code
R690
Code
25
40
50
Code
SAK
Code
Code
FDN
HDN
KDN
FDM
HDM
KDM
Code
0101
1 FDN 0101
25
SAK
1
FDN
0101
5

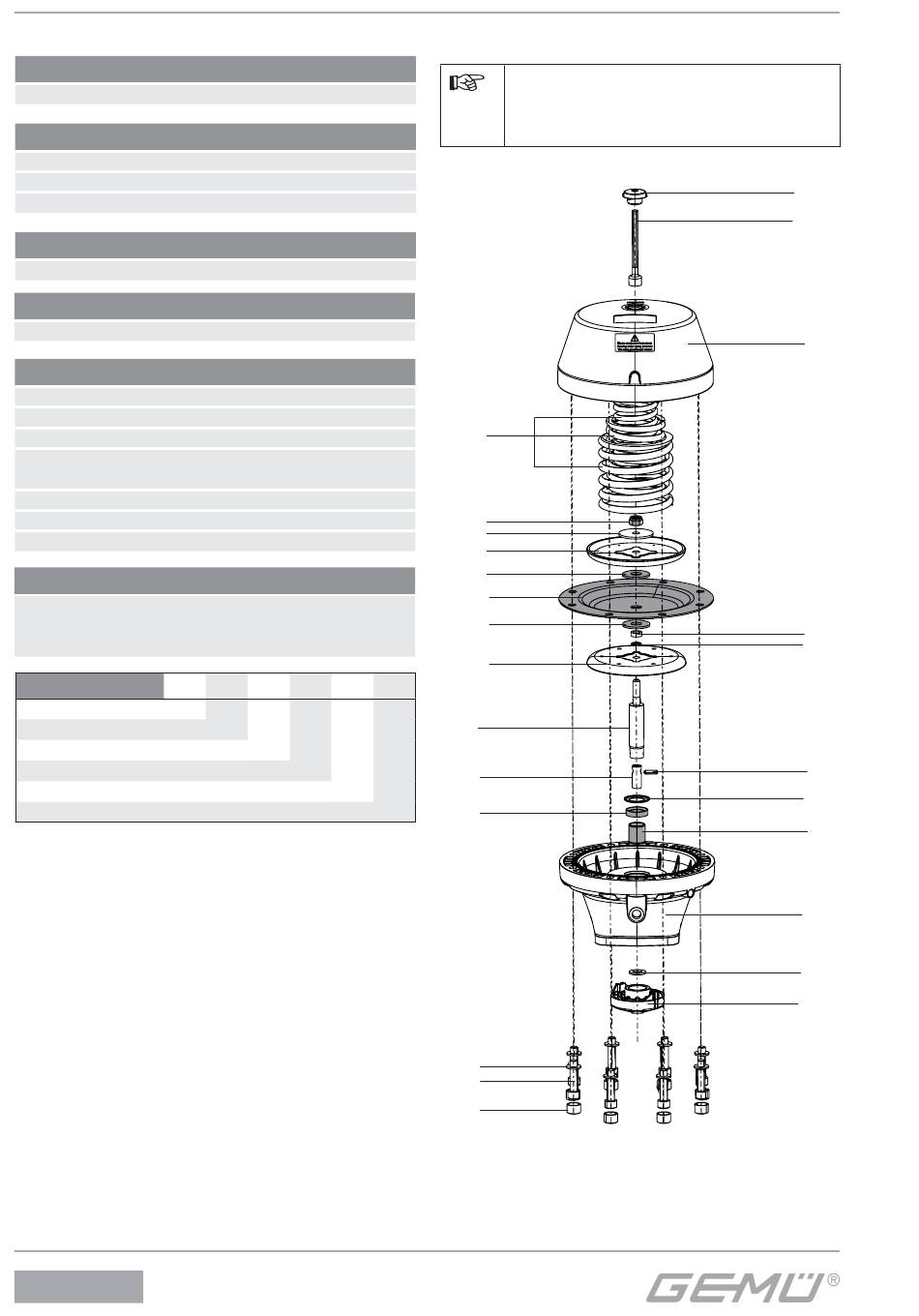

Austausch der Ersatzteile

Grau hinterlegte Komponenten
sind Bestandteile von Ersatzteil-
Sets.
1
FP
21
9
6
22
14
22
6
15
31
4
13
12
29
4 / 12
SA2
SA1
10
28
27
30
5
17
16
47
3
