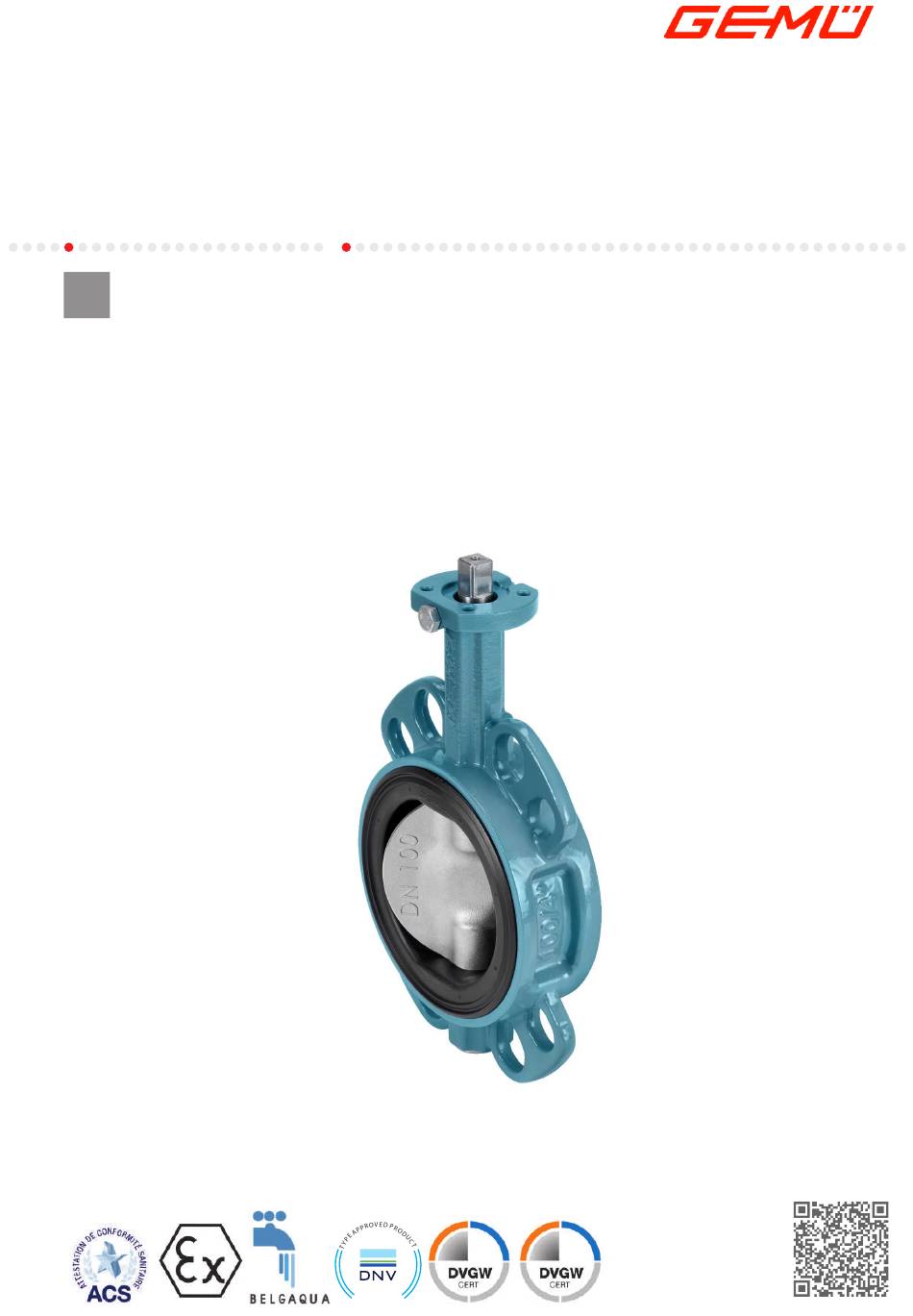

- Seite 1 GEMÜ R480 Victoria Absperrklappe mit freiem Wellenende Betriebsanleitung Weitere Informationen Webcode: GW-R480 DN V .C OM /AF...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 31.03.2023 GEMÜ R480 Victoria 2 / 46 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
15 Ersatzteile ............15.1 Ersatzteil-Bestellung ........15.2 Lug ..............15.3 Wafer .............. 15.4 Austausch von Ersatzteilen ......16 Ausbau aus Rohrleitung ........17 Entsorgung ............18 Rücksendung ............19 Original EU-Konformitätserklärung gemäß 2014/68/EU (Druckgeräterichtlinie) ..... www.gemu-group.com 3 / 46 GEMÜ R480 Victoria... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R480 Victoria 4 / 46 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
K1) in den Gehäusevarianten Wafer und LUG verfügbar. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach- 3.3 Funktion fragen. Das Produkt steuert ein durchfließendes Medium nach Auf- bau eines manuellen, pneumatischen oder elektromotori- schen Antriebs. www.gemu-group.com 5 / 46 GEMÜ R480 Victoria... -
Seite 6: Typenschild
II -/2 D Ex h -/IIB T6 …T3 -/Gb X Ex h -/IIIC T150°C -/Db X Die ATEX-Kennzeichnung gilt nur für die Absperrklappe ohne Antrieb. Die Gesamtbewertung muss durch den Anlagenbe- treiber erfolgen! GEMÜ R480 Victoria 6 / 46 www.gemu-group.com... -
Seite 7: Bestimmungsgemäße Verwendung
Bedingungen oder Einsatzgrenzen zu beachten: Die ATEX Kennzeichnung erhält den Index X. Es sind folgende besondere Bedingungen einzuhalten: - Temperaturklasse in Abhängigkeit von der Temperatur des Fördermediums und der Taktfrequenz - Nicht als Endarmatur zulässig www.gemu-group.com 7 / 46 GEMÜ R480 Victoria... -
Seite 8: Bestelldaten
PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 10 Manschetten-Fixierung Code Manschette im Gehäuse eingeklebt ANSI B16.5, Class 150, Baulänge FTF EN 558 Reihe 20 Manschette lose Flansch BS 10 Tab E, Baulänge FTF EN 558 Reihe 20 GEMÜ R480 Victoria 8 / 46 www.gemu-group.com... -
Seite 9: Bestellbeispiel - Standardausführung
6 Gehäusewerkstoff EN-GJS-400-15 (GGG-40), Epoxy beschichtet 250 µm 7 Werkstoff Scheibe 1.4408 8 Werkstoff Welle 1.4021 9 Werkstoff Absperrdichtung EPDM 10 Manschetten-Fixierung Manschette lose 11 Ausführungsart ohne 12 Sonderausführung ohne 13 CONEXO ohne www.gemu-group.com 9 / 46 GEMÜ R480 Victoria... -
Seite 10: Technische Daten
Vakuum von 2 mbar (abs) durch eine Leckagerate bei 10 [mbar l/sec] ein- setzbar Diese Werte gelten für Raumtemperatur und Luft. Die Werte können für andere Medien und andere Temperaturen abweichen. GEMÜ R480 Victoria 10 / 46 www.gemu-group.com... - Seite 11 3 / 10 1083,0 2406,0 3997,0 6425,0 10213,0 15800,0 21127,0 22050,0 3 / 10 1563,0 3473,0 5770,0 9276,0 14744,0 22809,0 30500,0 31832,0 Kv-Werte in m³/h Mit einem Öffnungswinkel unter 30° sollte nicht geregelt werden! www.gemu-group.com 11 / 46 GEMÜ R480 Victoria...
-
Seite 12: Produktkonformitäten
II 2 G Ex h IIC/IIB T6 ... T3 Gb X Staub: II 2 D Ex h IIIC T150 °C Db X SIL: Produktbeschreibung: GEMÜ-Absperrklappe R480 Victoria® Gerätetyp: Sicherheitsfunktion: Die Sicherheitsfunktion der Absperrklappe besteht darin, bei Auslösung zu öffnen, bei Auslösung zu schließen oder bei Auslösung dicht abzusperren. -
Seite 13: Mechanische Daten
Betriebsmedium Wasser (20 °C) und optimalen Betriebsbedingungen Anzugsdrehmomente: Schraubengröße Anzugsdrehmoment [Nm] 5 – 6 10 – 11 23 – 25 48 – 52 82 – 86 132 – 138 200 – 210 390 – 410 675 – 705 www.gemu-group.com 13 / 46 GEMÜ R480 Victoria... - Seite 14 7 Technische Daten Gewicht: Wafer U-Sektion 10,1 13,9 18,4 19,6 28,7 27,3 36,8 48,0 66,0 72,0 110,0 107,0 95,0 125,0 120,0 164,0 192,0 261,0 Gewichte in kg GEMÜ R480 Victoria 14 / 46 www.gemu-group.com...
-
Seite 15: Abmessungen
14 D36 □160,0 140,0 17,0 28,0 37,0 27,0 36,0 14 D36 □160,0 140,0 17,0 28,0 37,0 27,0 36,0 14 D36 □160,0 165,0 21,0 37,0 47,0 36,0 46,0 16 D46 □200,0 Maße in mm www.gemu-group.com 15 / 46 GEMÜ R480 Victoria... -
Seite 16: Gehäuse
478,0 493,4 183,5 470,0 912,0 442,0 700,0 700,0 24,0 154,0 574,0 593,4 220,0 Maße in mm * Bei der Verwendung von Kunststoffleitungen bitte Scheibenaustrittsmaß H beachten zu beachten: bei Kunststoffrohrleitungen ggf. Flansche anfasen GEMÜ R480 Victoria 16 / 46 www.gemu-group.com... -
Seite 17: Gewindebohrung
Code 2: PN 10 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20 Code 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20 Code D: ANSI B16.5, Class 150, Baulänge FTF EN 558 Reihe 20, Bei LUG-Gehäuse / Gewindebohrungen UNC-Gewinde www.gemu-group.com 17 / 46 GEMÜ R480 Victoria... -
Seite 18: Anschlüsse
M24 22,5 16 525,0 M27 22,5 16 540,0 1" 18" 565,0 585,0 M27 22,5 16 578,0 1⅛" 20" 620,0 650,0 635,0 1⅛" 24" 725,0 770,0 749,0 1¼" Maße in mm n = Anzahl der Schrauben GEMÜ R480 Victoria 18 / 46 www.gemu-group.com... - Seite 19 16" 18" 22,5 16 584,0 22,5 16 584,0 20" 24" 22,5 16 756,0 M27 22,5 16 756,0 M30 22,5 16 756,0 M27 22,5 16 756,0 Maße in mm n = Anzahl der Schrauben www.gemu-group.com 19 / 46 GEMÜ R480 Victoria...
- Seite 20 4" 175,0 185,0 5" 210,0 6" 240,0 8" 290,0 305,0 10" 355,0 12" 22,5 400,0 14" 16" 22,5 510,0 18" 565,0 20" 620,0 24" 730,0 Maße in mm n = Anzahl der Schrauben GEMÜ R480 Victoria 20 / 46 www.gemu-group.com...
- Seite 21 EN1092-1 PN10 EN1092-1 PN16 ANSI B16.5/CL150 AS 2129 D AS 2129 E JIS 5 K JIS-K10 JIS-K16 BS10 D BS10 E * Hinweis: Bei der Montage ist eine zentrische Ausrichtung der Absperrklappe erforderlich www.gemu-group.com 21 / 46 GEMÜ R480 Victoria...
-
Seite 22: Anschluss Schrauben, Bolzen
DN 450 - PN 10, PN16 Schraube mit Mutter n = Anzahl der Schrauben n/2 = Anzahl der Ösen (Flanschauge) Anschluss (Code) EN1092-1 PN10 EN1092-1 PN16 (Code 2) (Code 3) Maße in mm GEMÜ R480 Victoria 22 / 46 www.gemu-group.com... - Seite 23 28,6 3/4″-10 30,2 7/8″- 9 31,7 7/8″- 9 34,9 1″- 8 36,5 1″- 8 39,7 1 1/8″-7 39,7 1 1/8″-7 46,0 1 1/8″-7 47,6 1 1/4″-7 Maße in mm 1) Gewinde nach UNC www.gemu-group.com 23 / 46 GEMÜ R480 Victoria...
-
Seite 24: Gehäuseform Lug
329,0 337,4 130,0 347,0 647,0 300,0 596,0 596,0 20,0 102,0 379,0 391,4 145,0 Maße in mm * Bei der Verwendung von Kunststoffleitungen bitte Scheibenaustrittsmaß H beachten zu beachten: bei Kunststoffrohrleitungen ggf. Flansche anfasen GEMÜ R480 Victoria 24 / 46 www.gemu-group.com... - Seite 25 M24 22,5 16 525,0 M27 22,5 16 540,0 1" Maße in mm n = Anzahl der Schrauben * Standard: 8 Bohrungen Code 3 (PN16); Wenn 4 Bohrungen benötigt werden Code 2 wählen (PN10); www.gemu-group.com 25 / 46 GEMÜ R480 Victoria...
- Seite 26 6" 235,0 235,0 235,0 235,0 8" 292,0 292,0 292,0 292,0 10" 356,0 356,0 356,0 356,0 12" 406,0 406,0 406,0 406,0 14" 470,0 470,0 470,0 470,0 Maße in mm n = Anzahl der Schrauben GEMÜ R480 Victoria 26 / 46 www.gemu-group.com...
- Seite 27 2" 120,0 2½" 140,0 3" 150,0 4" 175,0 5" 210,0 6" 240,0 8" 290,0 10" 355,0 12" 22,5 400,0 14" 22,5 445,0 16" 22,5 510,0 Maße in mm n = Anzahl der Schrauben www.gemu-group.com 27 / 46 GEMÜ R480 Victoria...
- Seite 28 (Code D) 5/8″-11 22,2 5/8″-11 23,8 5/8″-11 23,8 5/8″-11 23,8 3/4″-10 25,4 3/4″-10 28,6 3/4″-10 30,2 7/8″- 9 31,7 7/8″- 9 34,9 1″- 8 36,5 1″- 8 Maße in mm 1) Gewinde nach UNC GEMÜ R480 Victoria 28 / 46 www.gemu-group.com...
-
Seite 29: Gehäuseform U-Sektion
127,0 478,0 183,5 493,4 470,0 917,0 447,0 840,0 24,0 154,0 574,0 220,0 593,4 Maße in mm * Bei der Verwendung von Kunststoffleitungen bitte Scheibenaustrittsmaß H beachten zu beachten: bei Kunststoffrohrleitungen ggf. Flansche anfasen www.gemu-group.com 29 / 46 GEMÜ R480 Victoria... - Seite 30 Code 3: PN 16 / Flansch EN 1092, Baulänge FTF EN 558 Reihe 20 Code D: ANSI B16.5, Class 150, Baulänge FTF EN 558 Reihe 20, Bei LUG-Gehäuse / Gewindebohrungen UNC-Gewinde 2) Gewinde nach UNC GEMÜ R480 Victoria 30 / 46 www.gemu-group.com...
- Seite 31 650,0 635,0 1⅛" 24" 725,0 770,0 749,0 1¼" Maße in mm U-Sektion Flansch EN1092-1 PN6 EN1092-1 PN10 EN1092-1 PN16 ANSI B16.5/CL150 AS 2129 E BS10 D BS10 E * nur mit Gewindebohrungen erhältlich www.gemu-group.com 31 / 46 GEMÜ R480 Victoria...
- Seite 32 ANSI B16.5/CL150 (Code D) 36,5 1″- 8 36,5 1″- 8 39,7 1 1/8″-7 39,7 1 1/8″-7 1 1/8″-7 1 1/8″-7 47,6 1 1/4″-7 47,6 1 1/4″-7 Maße in mm 1) Gewinde nach UNC GEMÜ R480 Victoria 32 / 46 www.gemu-group.com...
-
Seite 33: Herstellerangaben
Nicht in den Quetschbereich zwischen ▶ Gefahr von schwersten Verletzungen ● Klappenkörper und Klappenscheibe oder Tod. greifen. GEMÜ Produkte ohne Betätigungsele- ● ment, die in eine Rohrleitung installiert wurden, dürfen nicht mit Druck beauf- schlagt werden. www.gemu-group.com 33 / 46 GEMÜ R480 Victoria... -
Seite 34: Installationsort
Bei Armaturen mit einer Nennweite > DN xx müssen even- tuell geeignete Tragelemente verwendet werden. Gewichte und Abmessungen für die Auslegung sind den Datenblät- tern zu entnehmen. 23. Farbkennzeichnung der Manschette mit Werkstoff abglei- chen (siehe Tabelle): GEMÜ R480 Victoria 34 / 46 www.gemu-group.com... -
Seite 35: Einbau Der Standard-Version
11. Absperrklappe 1 leicht öffnen. Die Scheibe darf nicht über das Gehäuse hinausragen. 223,0 197,0 12. Schrauben 4 in alle Löcher am Flansch einführen. 273,0 247,0 323,0 297,0 363,0 335,0 417,0 384,0 465,0 432,0 518,0 485,0 618,0 580,0 Maße in mm www.gemu-group.com 35 / 46 GEMÜ R480 Victoria... -
Seite 36: Einbau Der Atex-Version
Das Produkt wird manuell, pneumatisch oder elektromoto- dard-Version". risch bedient. 2. Das Erdungskabel der Absperrklappe mit dem Erdungsan- schluss der Anlage verbinden. 3. Durchgangswiderstand zwischen Erdungskabel und An- triebswelle prüfen (Wert <106 Ω, Typischer Wert <5 Ω). GEMÜ R480 Victoria 36 / 46 www.gemu-group.com... -
Seite 37: Fehlerbehebung
Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen Unsachgemäßer Einbau Einbau Ventilkörper in Rohrleitung prüfen Vermehrte Schaltgeräusche beim Öffnen Bei Scheibenstellung in Geschlossen-Stel- Produkt regelmäßig betätigen des Produkts lung kann dies zu erhöhtem Losbrechmo- ment führen www.gemu-group.com 37 / 46 GEMÜ R480 Victoria... -
Seite 38: Inspektion Und Wartung
- Das Produkt mit feuchtem Tuch reinigen. - Das Produkt nicht mit Hochdruckreiniger reinigen. 14.2 ATEX-Version ● Durchgangswiderstand zwischen Erdungskabel und An- triebswelle mindestens einmal pro Jahr prüfen. (Wert <106 Ω, Typischer Wert <5 Ω) GEMÜ R480 Victoria 38 / 46 www.gemu-group.com... -
Seite 39: Voreinstellen Der Klappen
6. Punkte 1 bis 4 wiederholen bis das Maß L erreicht ist. 7. In Offen Position muss die Scheibe auf 90° eingestellt wer- den da sich sonst der Kv-Wert verringert. L [mm] W [°] 10,0 11,0 11,8 12,6 13,4 14,1 15,5 www.gemu-group.com 39 / 46 GEMÜ R480 Victoria... -
Seite 40: Ersatzteile
Nur Originalteile von GEMÜ verwenden. ● Halten Sie bei der Bestellung von Ersatzteilen folgende Informationen bereit: 1. kompletter Typenschlüssel 2. Artikelnummer 3. Rückmeldenummer 4. Name des Ersatzteils 5. Einsatzbereich (Medium, Temperaturen und Drücke) GEMÜ R480 Victoria 40 / 46 www.gemu-group.com... -
Seite 41: Lug
15 Ersatzteile 15.2 Lug Position Benennung Bestellbezeichnung Manschette R480…SLN… O-Ring R480…SLN… O-Ring R480…SLN… Stützring R480…SLN… Buchse R480…SVK… Buchse R480…SVK… Sechskantschraube mit Zapfen R480…SVK… Achse R480…SSH… Welle R480…SSH… Klappenscheibe R480…SDS… Metallischer Klappenkörper beschichtet Verschlussschraube www.gemu-group.com 41 / 46 GEMÜ R480 Victoria... -
Seite 42: Wafer
15 Ersatzteile 15.3 Wafer Position Benennung Bestellbezeichnung Manschette R480…SLN… O-Ring R480…SLN… O-Ring R480…SLN… Stützring R480…SLN… Buchse R480…SVK… Buchse R480…SVK… Sechskantschraube mit Zapfen R480…SVK… Achse R480…SSH… Welle R480…SSH… Klappenscheibe R480…SDS… Metallischer Klappenkörper beschichtet Verschlussschraube GEMÜ R480 Victoria 42 / 46 www.gemu-group.com... -
Seite 43: Austausch Von Ersatzteilen
15.4.3 Verschleißteilset SLN wechseln 1. Verschleißteilset SVK demontieren (siehe Kapitel „Ver- schleißteilset SVK wechseln“). 2. Verschleißteilset SDS demontieren (siehe Kapitel „Ver- schleißteilset SDS wechseln“). 3. Manschette 11 entnehmen. 4. Verschleißteilset in umgekehrter Reihenfolge montieren. www.gemu-group.com 43 / 46 GEMÜ R480 Victoria... -
Seite 44: Ausbau Aus Rohrleitung
Medien achten. 1. Das Produkt reinigen. 2. Alle Teile entsprechend den Entsorgungsvorschriften / 2. Rücksendeerklärung bei GEMÜ anfordern. Umweltschutzbedingungen entsorgen. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ R480 Victoria 44 / 46 www.gemu-group.com... -
Seite 45: Original Eu-Konformitätserklärung Gemäß 2014/68/Eu (Druckgeräterichtlinie)
Der Einsatz des Produkts in Kategorie III gemäß Druckgeräterichtlinie 2014/68/EU so wie die Verwendung mit instabilen Gasen ist nicht zulässig. ______________________________________________ i.V. M. Barghoorn Leiter Globale Technik Ingelfingen, 23.01.2023 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG www.gemu-group.com Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach info@gemue.de www.gemu-group.com 45 / 46 GEMÜ R480 Victoria... - Seite 46 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 03.2023 | 88689748...
