Gemü R91 Betriebsanleitung
Verwandte Anleitungen für Gemü R91
Inhaltszusammenfassung für Gemü R91

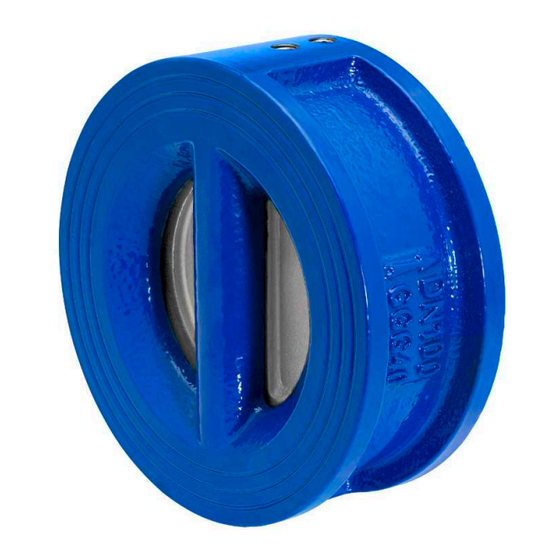

- Seite 1 GEMÜ R91 Doppelflügel-Rückschlagventil aus Metall Betriebsanleitung Weitere Informationen Webcode: GW-R91...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 07.08.2023 GEMÜ R91 2 / 20 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
11 Fehlerbehebung ........... 12 Inspektion und Wartung ........12.1 Ersatzteile ............13 Ausbau aus Rohrleitung ........14 Entsorgung ............15 Rücksendung ............16 Einbauerklärung nach 2006/42/EG (Maschinen- richtlinie) ............. 17 Konformitätserklärung nach 2014/68/EU (Druck- geräterichtlinie) ........... www.gemu-group.com 3 / 20 GEMÜ R91... -
Seite 4: Allgemeines
Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R91 4 / 20 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän- 3.2 Beschreibung digen Personal vollständig verstanden wird. Bei GEMÜ R91 handelt es sich um ein Doppelflügel-Rück- 6. Verantwortungs- und Zuständigkeitsbereiche regeln. schlagventil aus Metall mit Flanschverbindung und genormter 7. Sicherheitsdatenblätter beachten. -
Seite 6: Typenschild
Dokument festgeleg- ten Betriebsbedingungen verwenden. Das Produkt ist für den Einbau in Rohrleitungen und zur Steue- rung eines Betriebsmediums konzipiert. Das Produkt ist bestimmungsgemäß nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. GEMÜ R91 6 / 20 www.gemu-group.com... -
Seite 7: Bestelldaten
PN 16 / Flansch EN 1092, Baulänge FTF EN 558-1 Reihe 49 (R90), Rei- he 16 (R91) 5 Gehäusewerkstoff EN-GJS-400-15 (GGG-40), Epoxy beschichtet, RAL 5010 (blau) (R91) 6 Werkstoff Absperrelement EN-GJS-400-15 (GGG-40), Epoxy beschichtet, RAL 5010 (blau) (R91) 7 Werkstoff Führungselement 1.4401... -
Seite 8: Technische Daten
DN 700 DN 600 DN 500 10000 DN 450 DN 400 DN 350 DN 300 DN 250 DN 200 1000 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 Druckverlust [bar] GEMÜ R91 8 / 20 www.gemu-group.com... -
Seite 9: Produktkonformitäten
G nach EN 12266-1 (metallisch dichtend) Kv-Werte: Kv-Werte 63,0 109,0 172,0 289,0 476,0 750,0 1330,0 2080,0 3676,0 5274,0 7306,0 9246,0 11410,0 17570,0 Kv-Werte in m³/h 6.4 Produktkonformitäten Druckgeräterichtlinie: 2014/68/EU Trinkwasser: WRAS* * nur mit Dichtwerkstoff EPDM bis 85 °C www.gemu-group.com 9 / 20 GEMÜ R91... -
Seite 10: Mechanische Daten
6 Technische Daten 6.5 Mechanische Daten Gewicht: Gewicht 15,2 24,0 35,2 58,0 74,6 98,0 125,0 170,0 Gewichte in kg GEMÜ R91 10 / 20 www.gemu-group.com... -
Seite 11: Abmessungen
191,0 413,3 467,0 383,0 215,0 539,0 555,0 555,0 546,0 152,0 203,0 464,7 515,0 432,0 240,0 594,0 617,0 617,0 603,0 152,0 219,0 568,0 624,0 538,0 292,5 695,0 734,0 730,0 714,0 178,0 222,0 Maße in mm www.gemu-group.com 11 / 20 GEMÜ R91... -
Seite 12: Herstellerangaben
● WARNUNG Unter Druck stehende Armaturen! ▶ Gefahr von schwersten Verletzungen oder Tod Anlage drucklos schalten. ● Anlage vollständig entleeren. ● WARNUNG Aggressive Chemikalien! ▶ Verätzungen Geeignete Schutzausrüstung tragen. ● Anlage vollständig entleeren. ● GEMÜ R91 12 / 20 www.gemu-group.com... -
Seite 13: Einbau
9. Flansch-Schrauben kreuzweise mit dem entsprechenden Drehmoment anziehen. Anzugsdrehmomente der Flansch-Schrauben Gewinde Drehmoment [Nm] M 10 M 12 M 16 M 20 M 24 M 27 M 30 M 33 1100 M 36 1500 www.gemu-group.com 13 / 20 GEMÜ R91... -
Seite 14: Inbetriebnahme
öffnen). 2. Bei neuen Anlagen und nach Reparaturen Leitungssystem spülen (das Produkt muss vollständig geöffnet sein). ð Schädliche Fremdstoffe wurden entfernt. ð Das Produkt ist einsatzbereit. 3. Das Produkt in Betrieb nehmen. GEMÜ R91 14 / 20 www.gemu-group.com... -
Seite 15: Fehlerbehebung
Schließfeder verschlissen / defekt Schließfeder austauschen Leckage am Flansch Flansche nicht ausreichend verspannt Verbindungselemente prüfen und ggf. nachziehen Dichtfläche / Dichtung beschädigt Dichtfläche überarbeiten, evtl. Gehäuse/ Dichtung austauschen Dichtfläche / Dichtung verschmutzt Dichtfläche / Dichtung reinigen www.gemu-group.com 15 / 20 GEMÜ R91... -
Seite 16: Inspektion Und Wartung
Austausch von Ersatzteilen darf nur durch GEMÜ vorge- nommen werden. Bei Nichtbeachten dieser Vorgehensweise erlischt der Garantieanspruch des Käufers sowie die gesetzli- che Haftung des Herstellers. Außerdem führt dies ggf. zum Verlust jeglicher Schadensersatzansprüche. GEMÜ R91 16 / 20 www.gemu-group.com... -
Seite 17: Rücksendung
Produkt keine Rücksendeerklärung bei, erfolgt keine Gut- schrift bzw. keine Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 17 / 20 GEMÜ R91... -
Seite 18: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)
Verantwortung, dass das nachfolgend bezeichnete Produkt den einschlägigen grundlegenden Si- cherheits- und Gesundheitsschutzanforderungen nach Anhang I der oben genannten Richtlinie entspricht. Texte MRL Produkt: GEMÜ R91 Produktname: Doppelflügel-Rückschlagventil aus Metall Folgende grundlegenden Sicherheits- 1.1.2.; 1.1.3.; 1.3.2.; 1.3.4.; 1.3.7.; 1.5.13.; 1.5.4.; 1.5.5.; 1.5.7.; 1.5.8.; 1.6.1.; 1.6.5.;... -
Seite 19: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären hiermit in alleiniger Verantwortung, dass das nachfolgend bezeichnete Produkt den Vorschriften der oben genannten Richtlinie entspricht. Texte DGRL Produkt: GEMÜ R91 Produktname: Doppelflügel-Rückschlagventil aus Metall Angewandte(s) Konformitätsbewer- Modul H tungsverfahren: Folgende harmonisierte Normen (oder... - Seite 20 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 08.2023 | 88726333...
