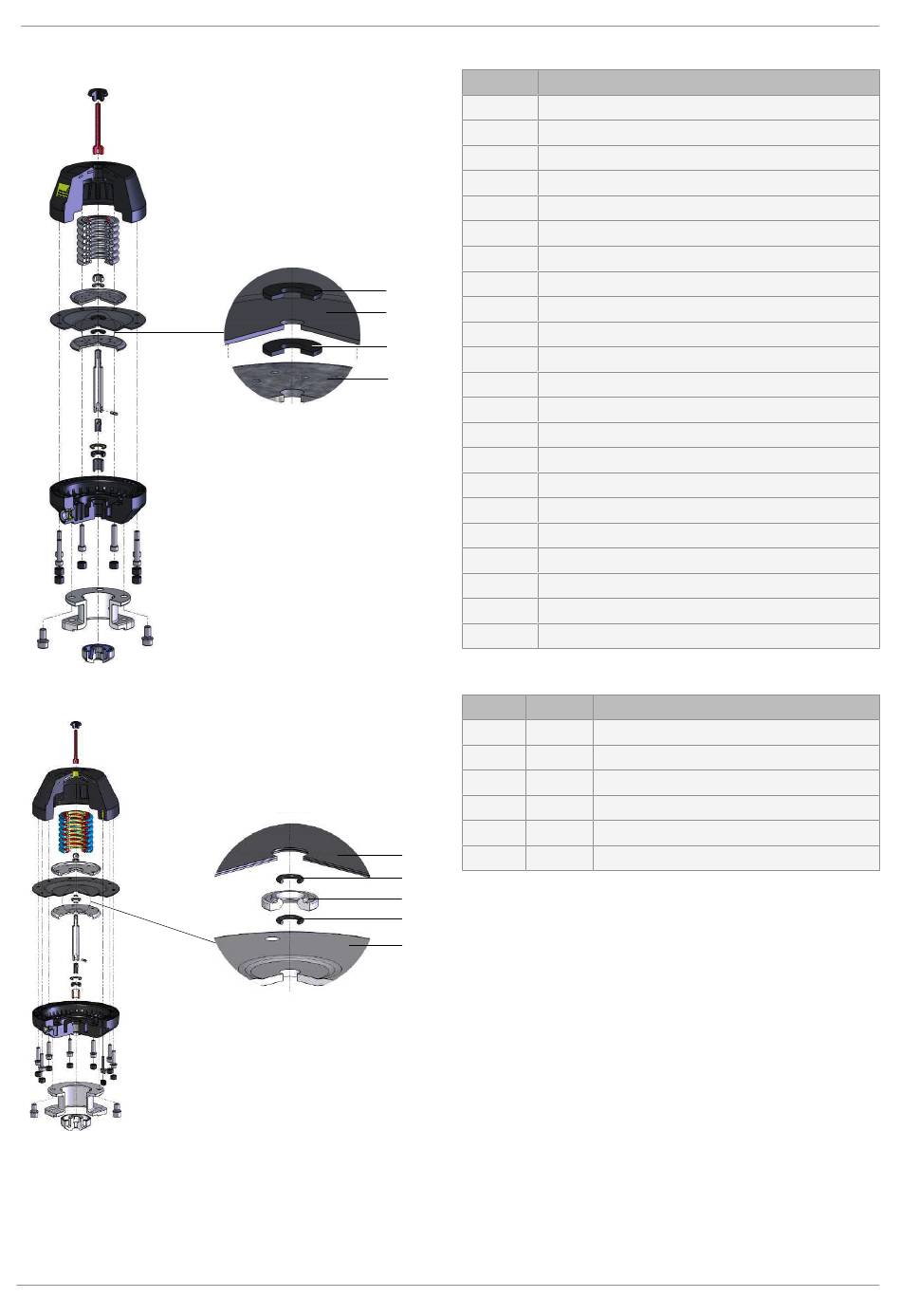

3 Produktbeschreibung
MG 25
MG 40, MG 50
GEMÜ 687 SAK Stf 1
Legende
Pos.
3
Druckstück
4
Lippenring
5
Sicherungsscheibe
6
Membranteller
7
Federpaket
9
Scheibe
10
Antriebsoberteil
12
Kombischraube
27
14
Steuermembrane
14
15
Antriebsspindel
27
16
Antriebsunterteil
6
17
Führungsbuchse
21
Sechskantmutter
27
Dichtscheibe bzw. O-Ring
28
Distanzstück (nur bei NW 40 und NW 50)
29
Abdeckkappe
30
Spannstift
31
Verbindungsstück
36
Zwischenstück
38
Kombischraube
SA1
Optische Stellungsanzeige
SA2
Abdeckkappe
3.2 Ersatzteil-Set SAK
Pos.
Stück
4
1
5
1
14
1
17
1
21
1
27
2
14
27
28
27
6
6 / 20
Komponenten
Komponenten
Lippenring
Sicherungsscheibe
Steuermembrane
Führungsbuchse
Sechskantmutter
Dichtscheibe bzw. O-Ring
