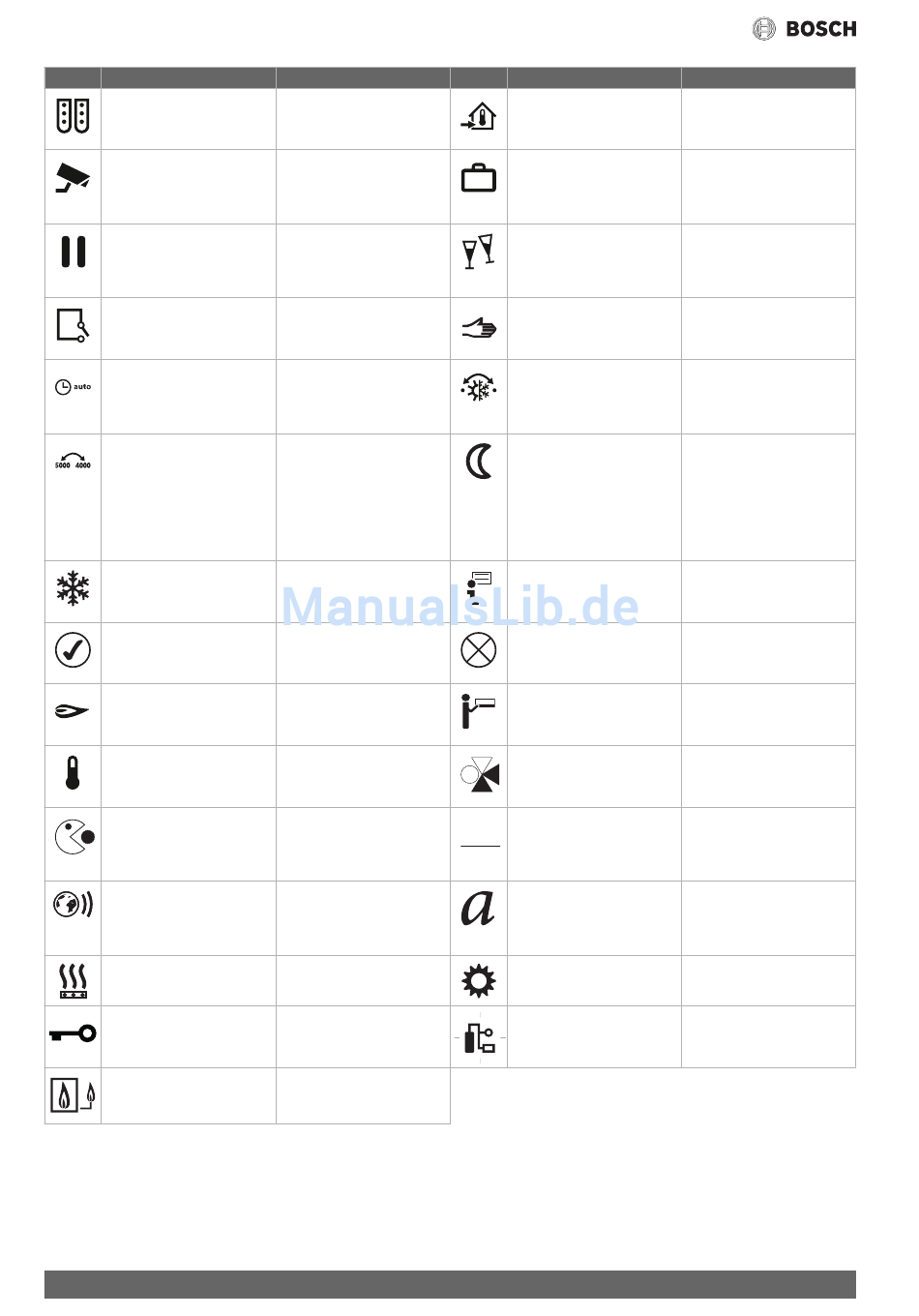

Symbol Bezeichnung
Modulauswahl
Monitordaten
Pausefunktion
Funktionsprüfung
Automatikbetrieb
Retro-Modus (alte/neue
Display-Version)
Frostschutz
Betrieb
Brennerstarts
Max. Kesseltemperatur
Thermische Desinfektion
Internetverbindung,
Konnektivität
Estrichtrocknung
Sperrbildschirm
Einbindung Pufferspeicher
Tab. 35 Symbolerklärung
54
Erklärung
Auswahl oder Anzeige der
Module
Anzeige der Soll- und Istwerte
der Anlage
Unterbrechung des Heiz-
betriebs. Der Heizkreis
arbeitet für den eingestellten
Zeitraum im Absenkbetrieb.
Prüfung angeschlossener
Anlagenkomponenten
Betrieb der Anlage nach den
eingestellten Parametern
Umschaltung der Display-
ansicht auf die Darstellung der
CSM/CFB-Regelung (nur für
Funktionen möglich, die in der
CSM/CFB-Regelung vorhan-
den waren)
Funktion, die ein Einfrieren der
Anlage verhindert
Anzeige des Status einer
Funktion oder einer Anlagen-
komponente
Anzeige der Anzahl der
Brennerstarts
Anzeige der Temperatur, die
als Maximalwert eingestellt ist
Anzeige der Desinfektionstem-
peratur und Abfrage, ob die
thermische Desinfektion ge-
startet werden soll.
Anzeige, in welchem Status die
Internetverbindung ist oder
Auswahl zur Internetanbin-
dung
Einstellmöglichkeit zum Est-
rich trocknen
Sperren des Displays gegen
unbefugte Zugriffe in der Kun-
denebene oder Serviceebene
Auswahl oder Anzeige der
Daten zur Einbindung eines
Pufferspeichers
Symbol Bezeichnung
Eingestellte Raumtemperatur Anzeige der eingestellten
Urlaubsfunktion
Partyfunktion
Manueller Betrieb über Mode
Heizgrenze (Sommer ab/
Außenhalt)
Absenkbetrieb
Infomenü
Aus
Erweiterte Funktionen
Stellglied
Einschalthäufigkeit
123
Sprache
Grundeinstellungen
Blockheizkraftwerk
Erklärung
Raumtemperatur
Unterbrechung des Heiz-
betriebs. Der Heizkreis
arbeitet für den eingestellten
Zeitraum im Absenkbetrieb.
Unterbrechung des Absenk-
betriebs. Der Heizkreis
arbeitet für den eingestellten
Zeitraum im Heizbetrieb.
Betrieb der Funktion (z. B.
Heizkreis Warmwasser) durch
manuelle Einstellungen.
Auswahl oder Anzeige der
Außentemperatur, bei der der
Heizkreis oder die Funktion
abgeschaltet wird
Reduzierung der Solltempe-
ratur um einen einstellbaren
Wert (z. B. ist für die gewün-
schet Raumtemperaur 20 °C
eingestellt, so wird bei einer
Absenkung um 4 °C (K) nur
noch auf 16 °C geheizt)
Anzeige der aktuellen Para-
meter
Anlage, Anlagenkomponente
oder Funktion wird ausge-
schaltet.
Weitere Einstellmöglichkeiten
für Heizkreis, Warmwasser
usw.
Statusanzeige des Stellglieds
Auswahl oder Anzeige der
Einschalthäufigkeit der
Anlagenkomponente
Auswahl der Sprache, in der
die Texte im Display angezeigt
werden sollen
Grundeinstellungen zur
gewählten Funktion
Auswahl oder Anzeige der
Daten zu einem Blockheizkraft-
werk
