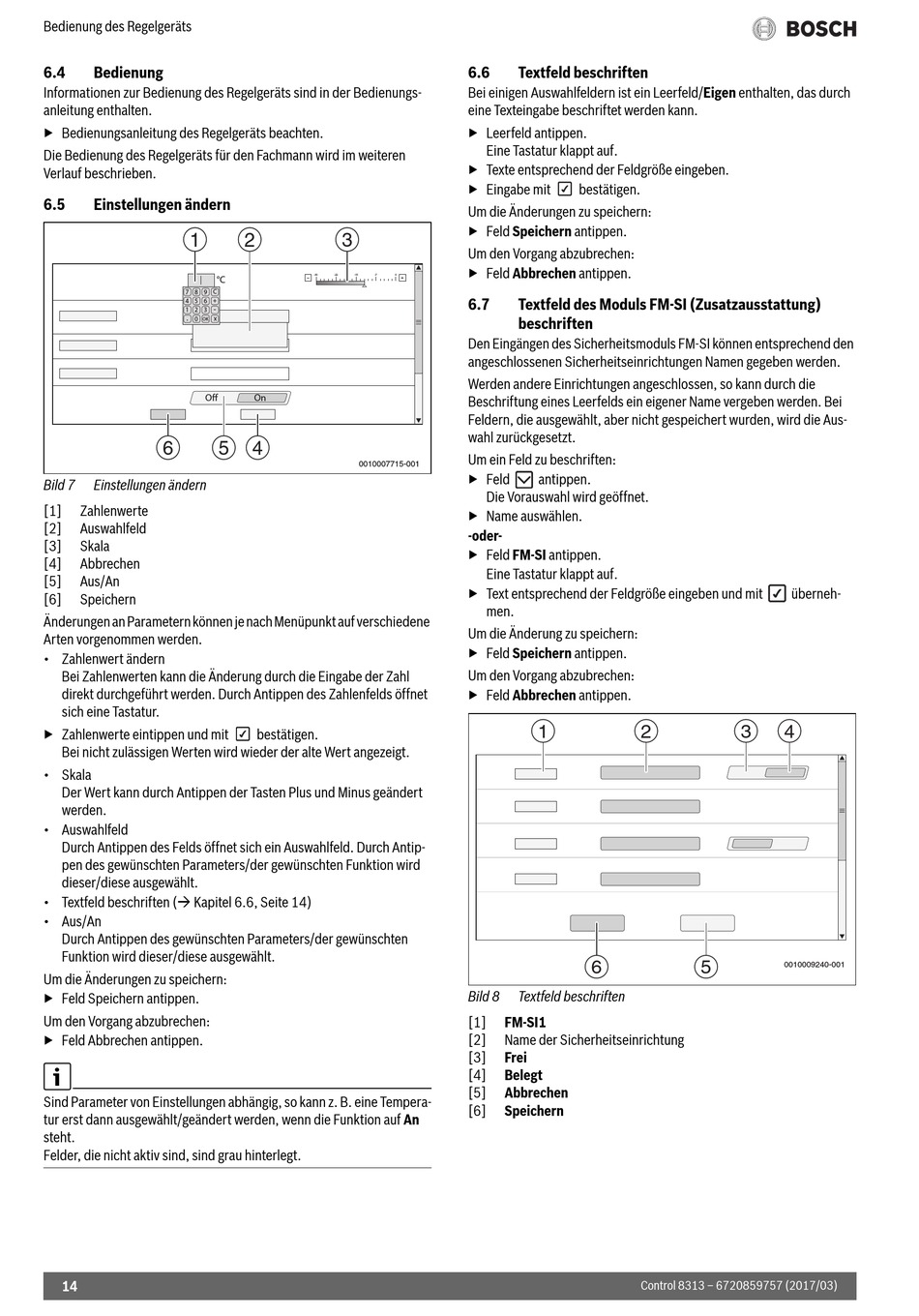

Bedienung des Regelgeräts
6.4
Bedienung
Informationen zur Bedienung des Regelgeräts sind in der Bedienungs-
anleitung enthalten.
▶ Bedienungsanleitung des Regelgeräts beachten.
Die Bedienung des Regelgeräts für den Fachmann wird im weiteren
Verlauf beschrieben.
6.5
Einstellungen ändern
1
°C
7
8
9
C
4
5
6
+
-
1
2
3
.
x
0
OK
Off
6
Bild 7
Einstellungen ändern
[1]
Zahlenwerte
[2]
Auswahlfeld
[3]
Skala
[4]
Abbrechen
[5]
Aus/An
[6]
Speichern
Änderungen an Parametern können je nach Menüpunkt auf verschiedene
Arten vorgenommen werden.
• Zahlenwert ändern
Bei Zahlenwerten kann die Änderung durch die Eingabe der Zahl
direkt durchgeführt werden. Durch Antippen des Zahlenfelds öffnet
sich eine Tastatur.
▶ Zahlenwerte eintippen und mit
Bei nicht zulässigen Werten wird wieder der alte Wert angezeigt.
• Skala
Der Wert kann durch Antippen der Tasten Plus und Minus geändert
werden.
• Auswahlfeld
Durch Antippen des Felds öffnet sich ein Auswahlfeld. Durch Antip-
pen des gewünschten Parameters/der gewünschten Funktion wird
dieser/diese ausgewählt.
• Textfeld beschriften ( Kapitel 6.6, Seite 14)
• Aus/An
Durch Antippen des gewünschten Parameters/der gewünschten
Funktion wird dieser/diese ausgewählt.
Um die Änderungen zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
Sind Parameter von Einstellungen abhängig, so kann z. B. eine Tempera-
tur erst dann ausgewählt/geändert werden, wenn die Funktion auf An
steht.
Felder, die nicht aktiv sind, sind grau hinterlegt.
14
2
3
-30
-22
-15
-7
On
5
4
0010007715-001
bestätigen.
6.6
Textfeld beschriften
Bei einigen Auswahlfeldern ist ein Leerfeld/Eigen enthalten, das durch
eine Texteingabe beschriftet werden kann.
▶ Leerfeld antippen.
Eine Tastatur klappt auf.
▶ Texte entsprechend der Feldgröße eingeben.
▶ Eingabe mit
Um die Änderungen zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
0
6.7
Textfeld des Moduls FM-SI (Zusatzausstattung)
beschriften
Den Eingängen des Sicherheitsmoduls FM-SI können entsprechend den
angeschlossenen Sicherheitseinrichtungen Namen gegeben werden.
Werden andere Einrichtungen angeschlossen, so kann durch die
Beschriftung eines Leerfelds ein eigener Name vergeben werden. Bei
Feldern, die ausgewählt, aber nicht gespeichert wurden, wird die Aus-
wahl zurückgesetzt.
Um ein Feld zu beschriften:
▶ Feld
antippen.
Die Vorauswahl wird geöffnet.
▶ Name auswählen.
-oder-
▶ Feld FM-SI antippen.
Eine Tastatur klappt auf.
▶ Text entsprechend der Feldgröße eingeben und mit
men.
Um die Änderung zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
1
Bild 8
Textfeld beschriften
[1]
FM-SI1
[2]
Name der Sicherheitseinrichtung
[3]
Frei
Belegt
[4]
[5]
Abbrechen
[6]
Speichern
bestätigen.
2
3
6
5
Control 8313 – 6720859757 (2017/03)
überneh-
4
0010009240-001
