Menüstruktur
9

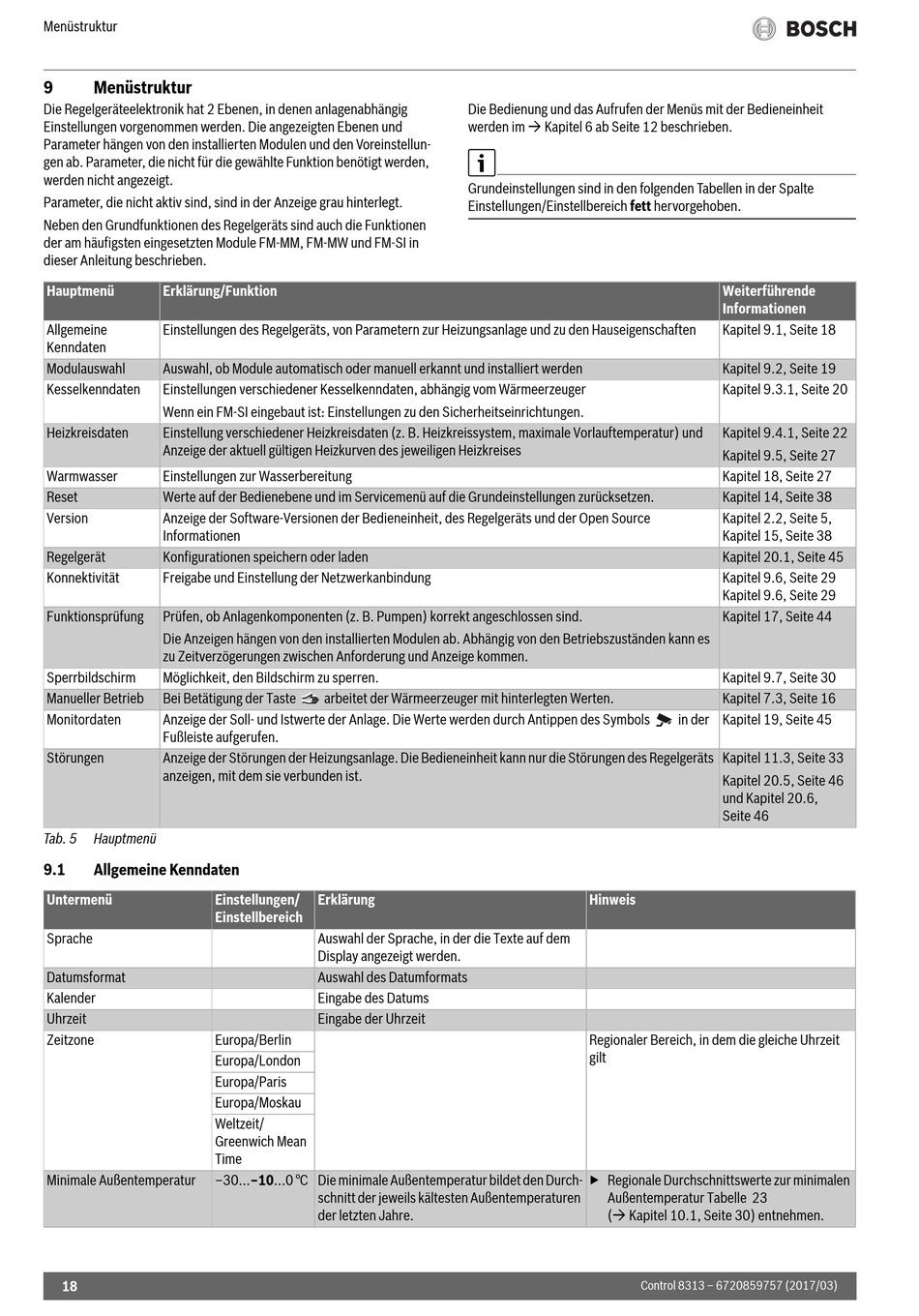

Menüstruktur
Die Regelgeräteelektronik hat 2 Ebenen, in denen anlagenabhängig
Einstellungen vorgenommen werden. Die angezeigten Ebenen und
Parameter hängen von den installierten Modulen und den Voreinstellun-
gen ab. Parameter, die nicht für die gewählte Funktion benötigt werden,
werden nicht angezeigt.
Parameter, die nicht aktiv sind, sind in der Anzeige grau hinterlegt.
Neben den Grundfunktionen des Regelgeräts sind auch die Funktionen
der am häufigsten eingesetzten Module FM-MM, FM-MW und FM-SI in
dieser Anleitung beschrieben.
Hauptmenü
Erklärung/Funktion
Allgemeine
Einstellungen des Regelgeräts, von Parametern zur Heizungsanlage und zu den Hauseigenschaften
Kenndaten
Modulauswahl
Auswahl, ob Module automatisch oder manuell erkannt und installiert werden
Kesselkenndaten
Einstellungen verschiedener Kesselkenndaten, abhängig vom Wärmeerzeuger
Wenn ein FM-SI eingebaut ist: Einstellungen zu den Sicherheitseinrichtungen.
Heizkreisdaten
Einstellung verschiedener Heizkreisdaten (z. B. Heizkreissystem, maximale Vorlauftemperatur) und
Anzeige der aktuell gültigen Heizkurven des jeweiligen Heizkreises
Warmwasser
Einstellungen zur Wasserbereitung
Reset
Werte auf der Bedienebene und im Servicemenü auf die Grundeinstellungen zurücksetzen.
Version
Anzeige der Software-Versionen der Bedieneinheit, des Regelgeräts und der Open Source
Informationen
Regelgerät
Konfigurationen speichern oder laden
Konnektivität
Freigabe und Einstellung der Netzwerkanbindung
Funktionsprüfung
Prüfen, ob Anlagenkomponenten (z. B. Pumpen) korrekt angeschlossen sind.
Die Anzeigen hängen von den installierten Modulen ab. Abhängig von den Betriebszuständen kann es
zu Zeitverzögerungen zwischen Anforderung und Anzeige kommen.
Sperrbildschirm
Möglichkeit, den Bildschirm zu sperren.
Manueller Betrieb
Bei Betätigung der Taste
Monitordaten
Anzeige der Soll- und Istwerte der Anlage. Die Werte werden durch Antippen des Symbols
Fußleiste aufgerufen.
Störungen
Anzeige der Störungen der Heizungsanlage. Die Bedieneinheit kann nur die Störungen des Regelgeräts
anzeigen, mit dem sie verbunden ist.
Tab. 5
Hauptmenü
9.1
Allgemeine Kenndaten
Untermenü
Einstellungen/
Einstellbereich
Sprache
Datumsformat
Kalender
Uhrzeit
Zeitzone
Europa/Berlin
Europa/London
Europa/Paris
Europa/Moskau
Weltzeit/
Greenwich Mean
Time
Minimale Außentemperatur
–30...–10...0 °C Die minimale Außentemperatur bildet den Durch-
18
Die Bedienung und das Aufrufen der Menüs mit der Bedieneinheit
werden im Kapitel 6 ab Seite 12 beschrieben.
Grundeinstellungen sind in den folgenden Tabellen in der Spalte
Einstellungen/Einstellbereich fett hervorgehoben.
arbeitet der Wärmeerzeuger mit hinterlegten Werten.
Erklärung
Auswahl der Sprache, in der die Texte auf dem
Display angezeigt werden.
Auswahl des Datumformats
Eingabe des Datums
Eingabe der Uhrzeit
schnitt der jeweils kältesten Außentemperaturen
der letzten Jahre.
Weiterführende
Informationen
Kapitel 9.1, Seite 18
Kapitel 9.2, Seite 19
Kapitel 9.3.1, Seite 20
Kapitel 9.4.1, Seite 22
Kapitel 9.5, Seite 27
Kapitel 18, Seite 27
Kapitel 14, Seite 38
Kapitel 2.2, Seite 5,
Kapitel 15, Seite 38
Kapitel 20.1, Seite 45
Kapitel 9.6, Seite 29
Kapitel 9.6, Seite 29
Kapitel 17, Seite 44
Kapitel 9.7, Seite 30
Kapitel 7.3, Seite 16
in der
Kapitel 19, Seite 45
Kapitel 11.3, Seite 33
Kapitel 20.5, Seite 46
und Kapitel 20.6,
Seite 46
Hinweis
Regionaler Bereich, in dem die gleiche Uhrzeit
gilt
▶ Regionale Durchschnittswerte zur minimalen
Außentemperatur Tabelle 23
( Kapitel 10.1, Seite 30) entnehmen.
Control 8313 – 6720859757 (2017/03)
