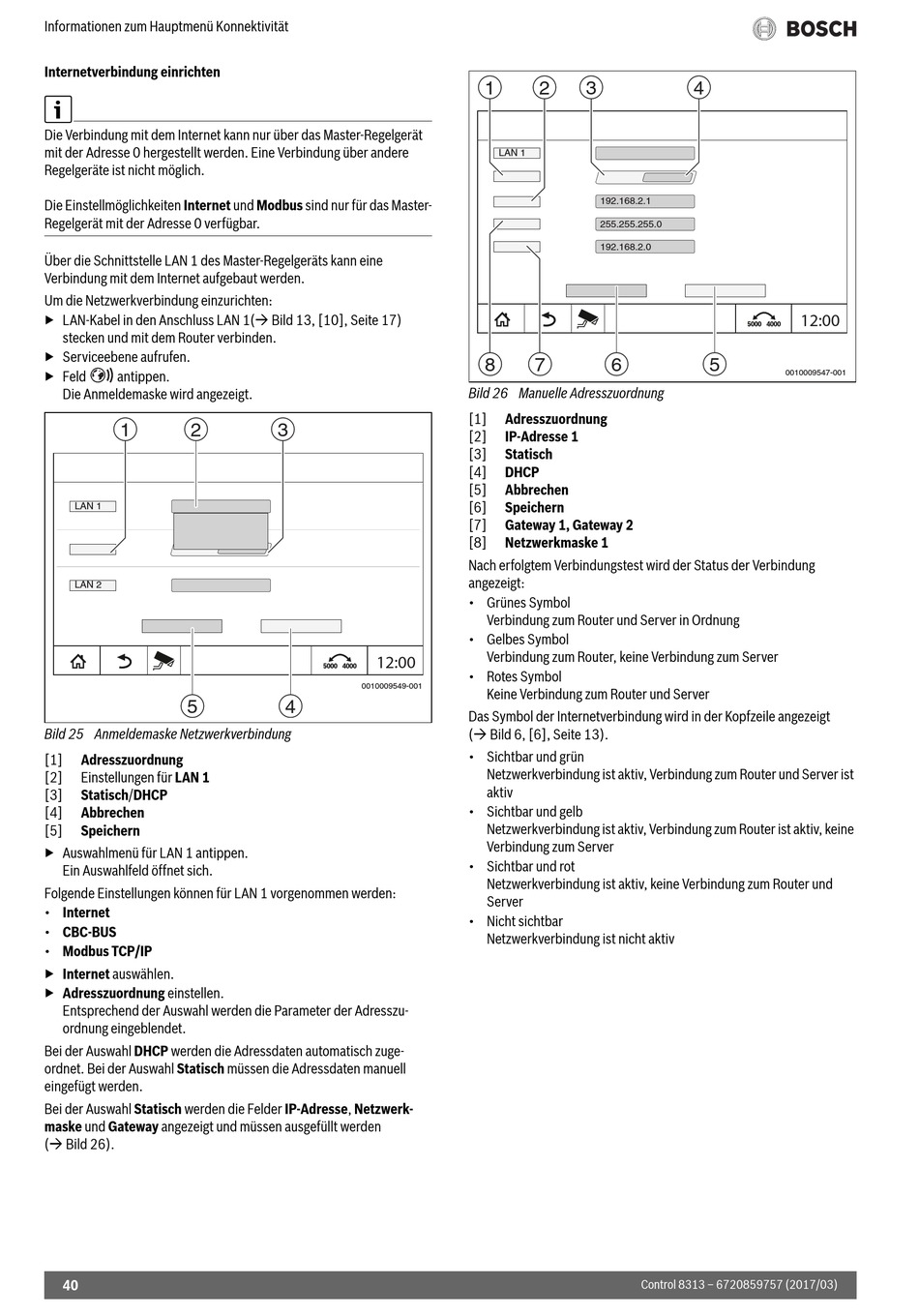

Informationen zum Hauptmenü Konnektivität
Internetverbindung einrichten
Die Verbindung mit dem Internet kann nur über das Master-Regelgerät
mit der Adresse 0 hergestellt werden. Eine Verbindung über andere
Regelgeräte ist nicht möglich.
Die Einstellmöglichkeiten Internet und Modbus sind nur für das Master-
Regelgerät mit der Adresse 0 verfügbar.
Über die Schnittstelle LAN 1 des Master-Regelgeräts kann eine
Verbindung mit dem Internet aufgebaut werden.
Um die Netzwerkverbindung einzurichten:
▶ LAN-Kabel in den Anschluss LAN 1( Bild 13, [10], Seite 17)
stecken und mit dem Router verbinden.
▶ Serviceebene aufrufen.
▶ Feld
antippen.
Die Anmeldemaske wird angezeigt.
1
2
LAN 1
LAN 2
5
Bild 25 Anmeldemaske Netzwerkverbindung
[1]
Adresszuordnung
[2]
Einstellungen für LAN 1
[3]
Statisch/DHCP
[4]
Abbrechen
[5]
Speichern
▶ Auswahlmenü für LAN 1 antippen.
Ein Auswahlfeld öffnet sich.
Folgende Einstellungen können für LAN 1 vorgenommen werden:
• Internet
• CBC-BUS
• Modbus TCP/IP
▶ Internet auswählen.
▶ Adresszuordnung einstellen.
Entsprechend der Auswahl werden die Parameter der Adresszu-
ordnung eingeblendet.
Bei der Auswahl DHCP werden die Adressdaten automatisch zuge-
ordnet. Bei der Auswahl Statisch müssen die Adressdaten manuell
eingefügt werden.
Bei der Auswahl Statisch werden die Felder IP-Adresse, Netzwerk-
maske und Gateway angezeigt und müssen ausgefüllt werden
( Bild 26).
40
3
12:00
0010009549-001
4
1
2
3
LAN 1
192.168.2.1
255.255.255.0
192.168.2.0
8
7
6
Bild 26 Manuelle Adresszuordnung
[1]
Adresszuordnung
[2]
IP-Adresse 1
[3]
Statisch
[4]
DHCP
[5]
Abbrechen
[6]
Speichern
[7]
Gateway 1, Gateway 2
[8]
Netzwerkmaske 1
Nach erfolgtem Verbindungstest wird der Status der Verbindung
angezeigt:
• Grünes Symbol
Verbindung zum Router und Server in Ordnung
• Gelbes Symbol
Verbindung zum Router, keine Verbindung zum Server
• Rotes Symbol
Keine Verbindung zum Router und Server
Das Symbol der Internetverbindung wird in der Kopfzeile angezeigt
( Bild 6, [6], Seite 13).
• Sichtbar und grün
Netzwerkverbindung ist aktiv, Verbindung zum Router und Server ist
aktiv
• Sichtbar und gelb
Netzwerkverbindung ist aktiv, Verbindung zum Router ist aktiv, keine
Verbindung zum Server
• Sichtbar und rot
Netzwerkverbindung ist aktiv, keine Verbindung zum Router und
Server
• Nicht sichtbar
Netzwerkverbindung ist nicht aktiv
Control 8313 – 6720859757 (2017/03)
