23.3

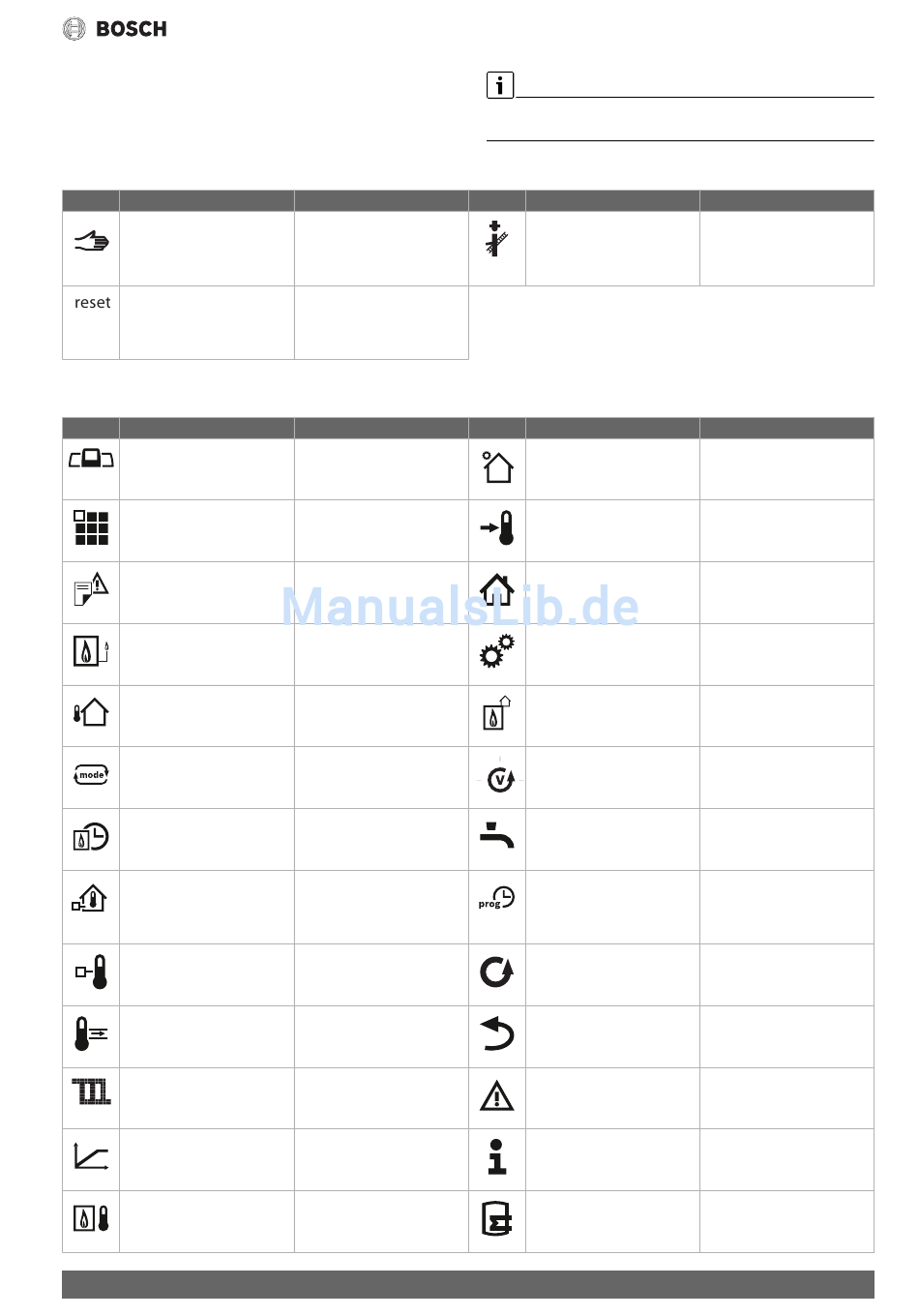

Symbol- und Tastenerklärung
Die unten aufgeführten Symbole können je nach Menüebene oder
Menüfunktion verschiedene Bedeutungen haben.
23.3.1 Tastenerklärung
Symbol Bezeichnung
Taste Manueller Betrieb
Taste Reset
Tab. 34 Tastenerklärung
23.3.2 Symbolerklärung
Symbol Bezeichnung
Regelgerät: Service-
dokumentation
Allgemeine Kenndaten
Störungshistorie, Service-
anzeige
Alternativer Wärmeerzeuger
Außentemperatur
Betriebsart
Betriebsstunden
Gemessene Raumtemperatur Anzeige der gemessenen
Gemessene
Temperatur
Gemessene
Vorlauftemperatur
Heizkreisdaten
Heizkurve
Kesselkenndaten
Control 8313 – 6720859757 (2017/03)
Erklärung
Betrieb der Anlage durch
manuelle Einstellungen.
Entriegeln von Störungen und
Funktionen, z. B. nach dem
Auslösen des STB oder zum Zu-
rückstellen des SAFe
Erklärung
Auswahl oder Anzeige der all-
gemeinen Kenndaten der
Anlage.
Anzeige der aktiven Störungen
und Serviceanzeige.
Auswahl oder Anzeige der
Daten zu einem alternativen
Wärmeerzeuger.
Anzeige der gemessenen
Außentemperatur
Auswahl der Betriebsart
Anzeige der Betriebsstunden
Raumtemperatur
Anzeige der gemessenen
Temperatur
Anzeige der gemessenen
Vorlauftemperatur
Anzeige der Daten der im Sys-
tem eingebundenen Anlagen-
komponenten und Funktionen
Auswahl oder Anzeige der
Heizkurve.
Auswahl oder Anzeige der
allgemeinen Kesseldaten.
Die Anzeige der Symbole ist abhängig von den eingesteckten Modulen
und vorgenommenen Einstellungen.
Symbol Bezeichnung
Taste Schornsteinfeger
Symbol Bezeichnung
Solar
Solltemperatur Heizbetrieb
Startseite
Sonderparameter
Unterstation
Version
Warmwasser
Zeitprogramm
Reset
Zurück
Störung
Systeminformation
Warmwasserspeicher
Anhang
Erklärung
Aktivierung des Abgastests zur
Abgasmessung
Erklärung
Auswahl oder Anzeige der
Daten der Solaranlage.
Anzeige der eingestellten
Temperatur
Rückkehr zur Startseite
Fachebene für Service-
techniker
Auswahl oder Anzeige der
Daten der Unterstation.
Anzeige der Software-
Versionen der Bedieneinheit
und des Regelgeräts
Auswahl oder Anzeige der
Daten zur Warmwasser-
erzeugung.
Einstellung oder Anzeige des
Zeitprogramms (z. B. für die
Heizkreise oder die
Zirkulationspumpe)
Zurücksetzen der geänderten
Werte auf die Grundeinstellung
Rückkehr zur vorherigen Ebene
Anzeige des Status einer
Funktion oder einer Anlagen-
komponente
Anzeige der Anlagen-
informationen.
Auswahl oder Anzeige der
Speicherdaten
53
