6.3
Bedien- und Anzeigeelemente des Touch-Displays
Die Anzeige und Wählbarkeit der Menüpunkte ist abhängig von den
eingesteckten Modulen und vorgenommenen Einstellungen.
Die Displaydarstellungen sind Beispiele. Die Anzeige der Symbole ist
abhängig von der vorhandenen Software, den eingesteckten Modulen
und den vorgenommenen Einstellungen.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungs-
anleitung enthalten.
▶ Bedienungsanleitung des Regelgeräts und des Wärmeerzeugers
beachten.
15
14
13

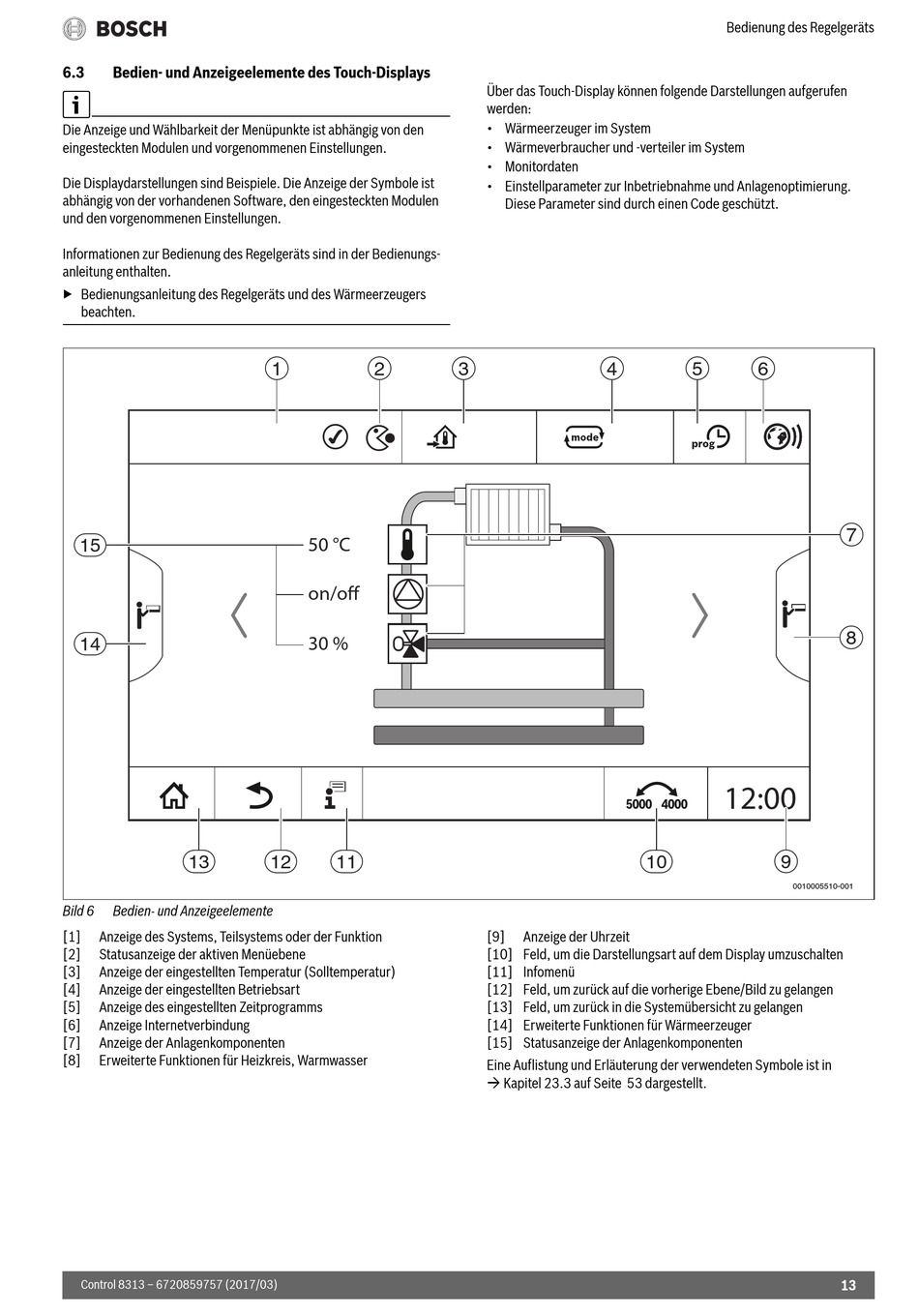

Bild 6
Bedien- und Anzeigeelemente
[1]
Anzeige des Systems, Teilsystems oder der Funktion
[2]
Statusanzeige der aktiven Menüebene
[3]
Anzeige der eingestellten Temperatur (Solltemperatur)
[4]
Anzeige der eingestellten Betriebsart
[5]
Anzeige des eingestellten Zeitprogramms
[6]
Anzeige Internetverbindung
[7]
Anzeige der Anlagenkomponenten
[8]
Erweiterte Funktionen für Heizkreis, Warmwasser
Control 8313 – 6720859757 (2017/03)
1
2
50 °C
on/off
30 %
12
11
Über das Touch-Display können folgende Darstellungen aufgerufen
werden:
• Wärmeerzeuger im System
• Wärmeverbraucher und -verteiler im System
• Monitordaten
• Einstellparameter zur Inbetriebnahme und Anlagenoptimierung.
Diese Parameter sind durch einen Code geschützt.
3
4
[9]
Anzeige der Uhrzeit
[10] Feld, um die Darstellungsart auf dem Display umzuschalten
[11] Infomenü
[12] Feld, um zurück auf die vorherige Ebene/Bild zu gelangen
[13] Feld, um zurück in die Systemübersicht zu gelangen
[14] Erweiterte Funktionen für Wärmeerzeuger
[15] Statusanzeige der Anlagenkomponenten
Eine Auflistung und Erläuterung der verwendeten Symbole ist in
Kapitel 23.3 auf Seite 53 dargestellt.
Bedienung des Regelgeräts
5
6
12:00
9
10
0010005510-001
7
8
13
