Inhaltszusammenfassung für Viega Sanpress Inox XL LF
- Seite 1 Gebrauchsanleitung Sanpress Inox XL LF Pressverbindersystem aus Edelstahl mit Edelstahlrohren System Baujahr (ab) Sanpress Inox XL LF 01/2010...
-
Seite 2: Inhaltsverzeichnis
Korrosion Handhabung 3.1 Transport 3.2 Lagerung 3.3 Montageinformationen 3.3.1 Montagehinweise 3.3.2 Potenzialausgleich 3.3.3 Platzbedarf und Abstände 3.3.4 Benötigtes Werkzeug 3.4 Montage 3.4.1 Rohre ablängen 3.4.2 Rohre entgraten 3.4.3 Verbindung verpressen 3.4.4 Dichtheitsprüfung 3.5 Wartung 3.6 Entsorgung Sanpress Inox XL LF... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Eignung für Trinkwasser EN 806-2 Eignung für Heizungswasser in VDI-Richtlinie 2035, Blatt 1 und Pumpen-Warmwasser-Heizungs‐ Blatt 2 anlagen Regelwerke aus Abschnitt: Dichtelemente Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Einsatzbereich des EPDM-Dichte‐ DIN EN 12828 lements Heizung Sanpress Inox XL LF... - Seite 5 Anlage Dichtheitsprüfung für Wasser- ZVSHK-Merkblatt: Installationen "Dichtheitsprüfungen von Trink‐ wasserinstallationen mit Druckluft, Inertgas oder Wasser" Regelwerke aus Abschnitt: Wartung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Betrieb und Wartung von Trink‐ DIN EN 806-5 wasser-Installationen Sanpress Inox XL LF...
-
Seite 6: Bestimmungsgemäße Verwendung
Beachtung der Werkstoffauswahl nach DIN EN 12502-1 und DIN 50930-6 geeignet. Bei einer Verwen‐ dung für andere Einsatzbereiche und bei Zweifeln über die richtige Werkstoffauswahl wenden Sie sich an Viega. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich:... -
Seite 7: Rohre

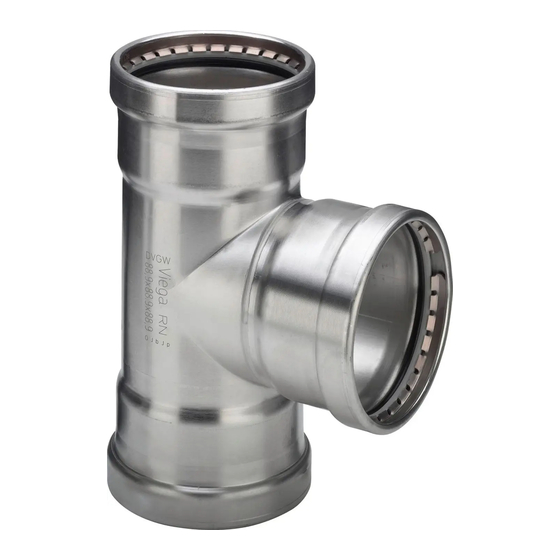

Produktinformation Abb. 1: Sanpress Inox XL LF Die Systemkomponenten sind in folgenden Dimensionen verfügbar: d 64,0 / 76,1 / 88,9 / 108,0. 2.3.2 Rohre Von dem beschriebenen System sind folgende Rohre erhältlich: Rohrart Edelstahlrohr 1.4401 Edelstahlrohr 1.4521 64,0 / 76,1 / 88,9 /... - Seite 8 Bewährt haben sich: Fix- und Gleitpunkte Dehnungsausgleichsstrecken (Biegeschenkel) Kompensatoren Wärmeausdehnungskoeffizienten verschiedener Rohrwerkstoffe Material Wärmeausdehnungsko‐ Beispiel: effizient ⍺ Längenausdehnung bei [mm/mK] Rohrlänge L = 20 m und ΔT = 50 K [mm] Edelstahl 1.4401 0,0165 16,5 Sanpress Inox XL LF...
- Seite 9 2 - Rohrlänge ⃗ l 3 - Temperaturdifferenz ⃗Δϑ [K] Die Längenausdehnung Δl lässt sich aus dem Diagramm ablesen oder kann mit folgender Formel rechnerisch ermittelt werden: Δl = ⍺ [mm/mK] × L [m] × Δϑ [K] Sanpress Inox XL LF...
-
Seite 10: Pressverbinder
Produktinformation 2.3.3 Pressverbinder Bei Sanpress Inox XL LF-Pressverbindern befinden sich ein Schneid‐ ring, ein Trennring und ein Dichtelement in der Sicke des Pressverbin‐ ders. Beim Verpressen schneidet der Schneidring in das Rohr und sorgt so für eine kraftschlüssige Verbindung. Bei der Installation und später beim Verpressen schützt der Trennring das Dichtelement vor Beschädigungen durch den Schneidring. -
Seite 11: Kennzeichnungen An Bauteilen
2.3.6 Misch-Installationen In Trinkwasser-Installationen können sich verschiedene Metalle von Rohrleitungskomponenten gegenseitig beeinträchtigen und z. B. Korro‐ sion verursachen. So dürfen z. B. Übergangsstücke aus Edelstahl nicht unmittelbar mit Rohren oder Gewindeverbindern aus verzinktem Stahl verbunden werden. Sanpress Inox XL LF... -
Seite 12: Verwendungsinformationen
Gewinde- und Übergangspressverbinder aus Rotguss/Silizium‐ bronze empfohlen. Zulässige Misch-Installationen Im System Sanpress Inox XL LF dürfen grundsätzlich labs-freie Bauteile anderer Viega Systeme verwendet werden. Wenden Sie sich mit Fragen zu diesem Thema an Viega. Verwendungsinformationen 2.4.1... -
Seite 13: Handhabung
Schutzkappen an Rohrenden nicht beschädigen und erst unmittelbar vor der Montage entfernen. Beschädigte Rohrenden dürfen nicht mehr verpresst werden. Lagerung Viega gewährleistet, dass die Pressverbinder im Ausliefe‐ rungszustand labs-frei sind. Nehmen Sie Pressverbinder erst unmittelbar vor der Ver‐ wendung aus der bis dahin verschlossenen Originalverpa‐... -
Seite 14: Montageinformationen
Lassen Sie Arbeiten an der Elektrik nur durch Elektro- Fachhandwerker durchführen. Binden Sie Rohrleitungssysteme aus Metall immer in den Potenzialausgleich mit ein. Der Errichter der elektrischen Anlage ist dafür verantwort‐ lich, dass der Potenzialausgleich überprüft bzw. sicherge‐ stellt wird. Sanpress Inox XL LF... -
Seite 15: Platzbedarf Und Abstände
Handhabung 3.3.3 Platzbedarf und Abstände Pressen zwischen Rohrleitungen 64,0 76,1 88,9 108,0 a [mm] b [mm] Pressen zwischen Rohr und Wand 64,0 76,1 88,9 108,0 a [mm] b [mm] c [mm] Wandabstand 64,0–108,0 Mindestabstand a [mm] Sanpress Inox XL LF... -
Seite 16: Benötigtes Werkzeug
Für die Herstellung einer Pressverbindung werden folgende Werkzeuge benötigt: Rohrabschneider oder feinzahnige Metallsäge Entgrater und Farbstift zum Anzeichnen Pressmaschine mit konstanter Presskraft von 32 kN Pressring mit dazugehöriger Gelenkzugbacke, passend für den Rohrdurchmesser und mit geeignetem Profil Sanpress Inox XL LF... -
Seite 17: Montage
Handhabung Abb. 5: Pressringe und Gelenkzugbacke Zur Verpressung empfiehlt Viega die Verwen‐ dung von Viega Systemwerkzeugen. Die Viega Systempresswerkzeuge wurden speziell für die Verarbeitung der Viega Pressverbindersysteme entwickelt und abgestimmt. Montage 3.4.1 Rohre ablängen HINWEIS! Undichte Pressverbindungen durch beschä‐ digtes Material! Durch beschädigte Rohre oder Dichtelemente können... -
Seite 18: Rohre Entgraten
Die Rohrenden müssen nach dem Kürzen innen und außen sorgfältig entgratet werden. Durch das Entgraten wird vermieden, dass das Dichtelement beschä‐ digt wird oder der Pressverbinder bei der Montage verkantet. Viega empfiehlt, einen Entgrater zu verwenden (Modell 2292.4XL). HINWEIS! Beschädigung durch falsches Werkzeug! Benutzen Sie zum Entgraten keine Schleifscheiben oder ähnliches Werkzeug. -
Seite 19: Verbindung Verpressen
Dichtelement, Trennring und Schneidring sind unbeschädigt. Dichtelement, Trennring und Schneidring befinden sich vollständig in der Sicke. ▶ Die Einstecktiefe im Verbinder messen. d [mm] Einstecktiefe [mm] 64,0 76,1 88,9 108,0 ▶ Die Einstecktiefe auf dem Rohr anzeichnen Sanpress Inox XL LF... - Seite 20 Den Pressring auf den Pressverbinder setzen. Der Pressring muss den äußersten Ring des Pressverbinders vollständig bedecken. ▶ Die Gelenkzugbacke öffnen. ▶ Die Gelenkzugbacke in die Aufnahmen des Pressrings einklinken. ▶ Den Pressvorgang durchführen. ▶ Die Gelenkzugbacke öffnen und den Pressring entfernen. Sanpress Inox XL LF...
-
Seite 21: Dichtheitsprüfung
Für Betrieb und Wartung von Trinkwasser-Installationen die geltenden Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Wartung“ auf Seite 5. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Sanpress Inox XL LF... - Seite 22 Viega Supply Chain GmbH & Co. KG service-technik@viega.de viega.de DE • 2020-11 • VPN200401...
