4 - Installation
DE

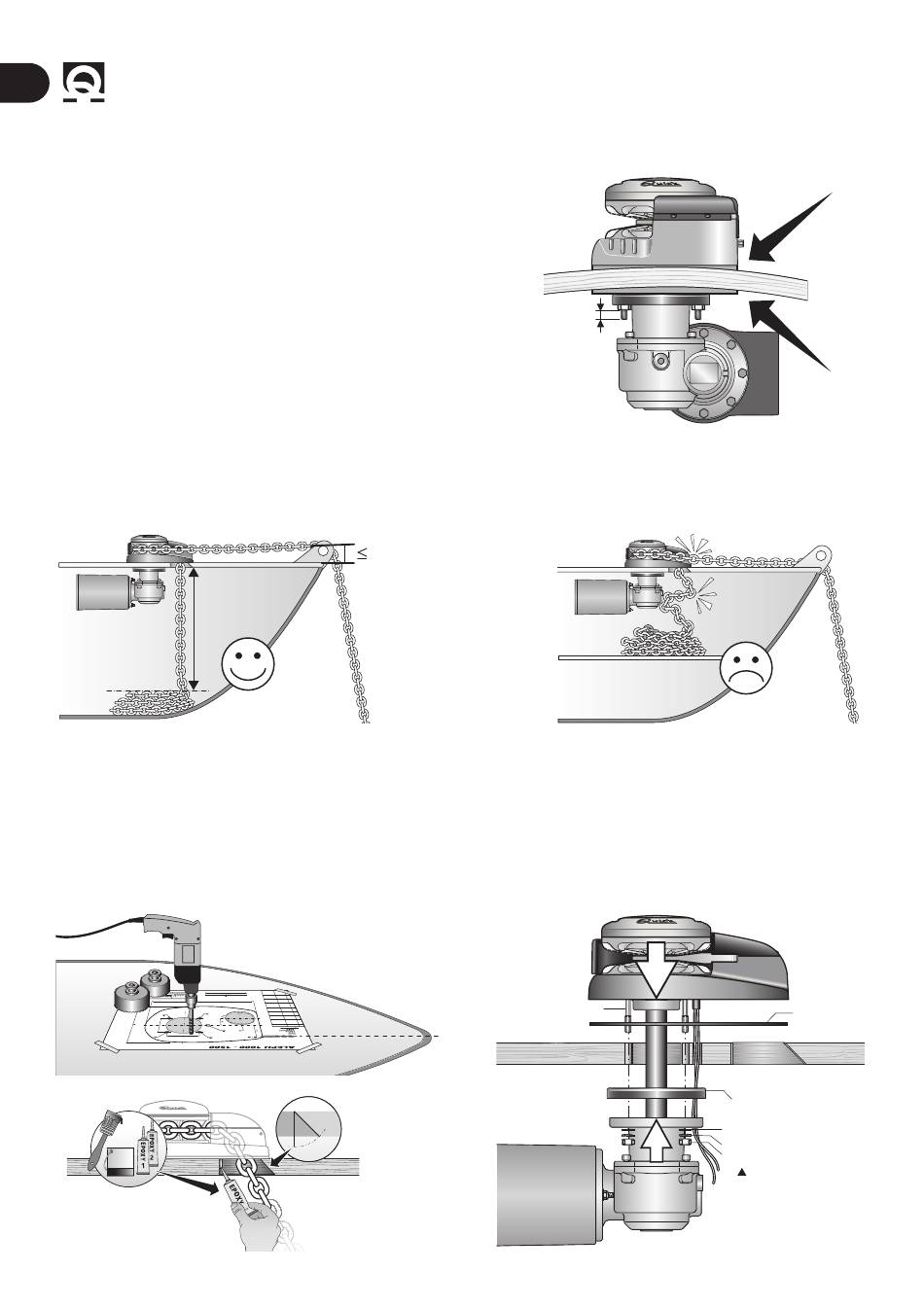

B DECKEBENE
Überprüfen, dass die Ober- und Unterseite des Decks so
parallel wie möglich sind. Sollte dies nicht der Fall sein, die
Differenz angemessen ausgleichen (Abb. B).
Liegt keine Parallelität vor, kann dies zu Verlusten der
Motorleistung führen.
Die Dicke des Decks muss innerhalb der Werte liegen, die in
der Tabelle angegeben werden.
Sollten andere Dicken vorliegen, muss entsprechende
Rücksprache mit dem Quick
C PIEKTIEFE UND HÖHE DER BUGSPITZE
Unter Deck darf es keine Hindernisse geben, die das Durchführen von Kabeln, Trosse und Kette behindern (Abb. 1C)
Eine zu geringe Piektiefe könnte Verklemmungen der Kette verursachen (Abb. 2C).
Eine positive Neigung der Kette im Vergleich zur Deckebene ist bis zu 5° zulässig (Abb. 1C).
Eine zu starke negative Neigung der Kette könnte zu Berührungen am Sockel der Ankerwinde führen (Abb. 2C).
1C
40 cm (16")
4.1 - Montagevorbereitungen
A Nachdem die ideale Position festgelegt wurde, mithilfe der mitgelieferten Schablone die erforderlichen Bohrungen setzen.
B Das dabei entstehende überschüssige Material aus der für den Durchzug der Kette herstellten Bohrung entfernen, nachschleifen
und mit einem Spezialprodukt glätten (Bootslack, Gel oder Epoxidharz), dann sicherstellen, dass die Kette frei durch diese Öffnung
laufen kann.
C Das obere Teil anordnen; dazu die Dichtung zwischen Deck und Basis einfügen und den unteren Teil damit verbinden; die
Welle in das Untersetzungsgetriebe einführen. Die Ankerwinde befestigen, indem die Muttern an den Arretierungs-Stiftschrauben
angeschraubt werden.
Die Stromkabel der Ankerwinde an der Umpolrelaisbox anschließen.
A
B
PAINT
8
Händler gehalten werden.
®
5°
45°
INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK AL3Series - REV. 000A
B
Max
5 mm (3/6")
2C
C
STIFTSCHRAUBE
AL3 Series
DICHTUNG
FLANSCHDICHTUNG
UNTERSETZUNGSGETRIEBE
TOP
UNTERLEGSCHEIBE
GROWER
MUTTER
Nm
8÷10
