4 - Installation

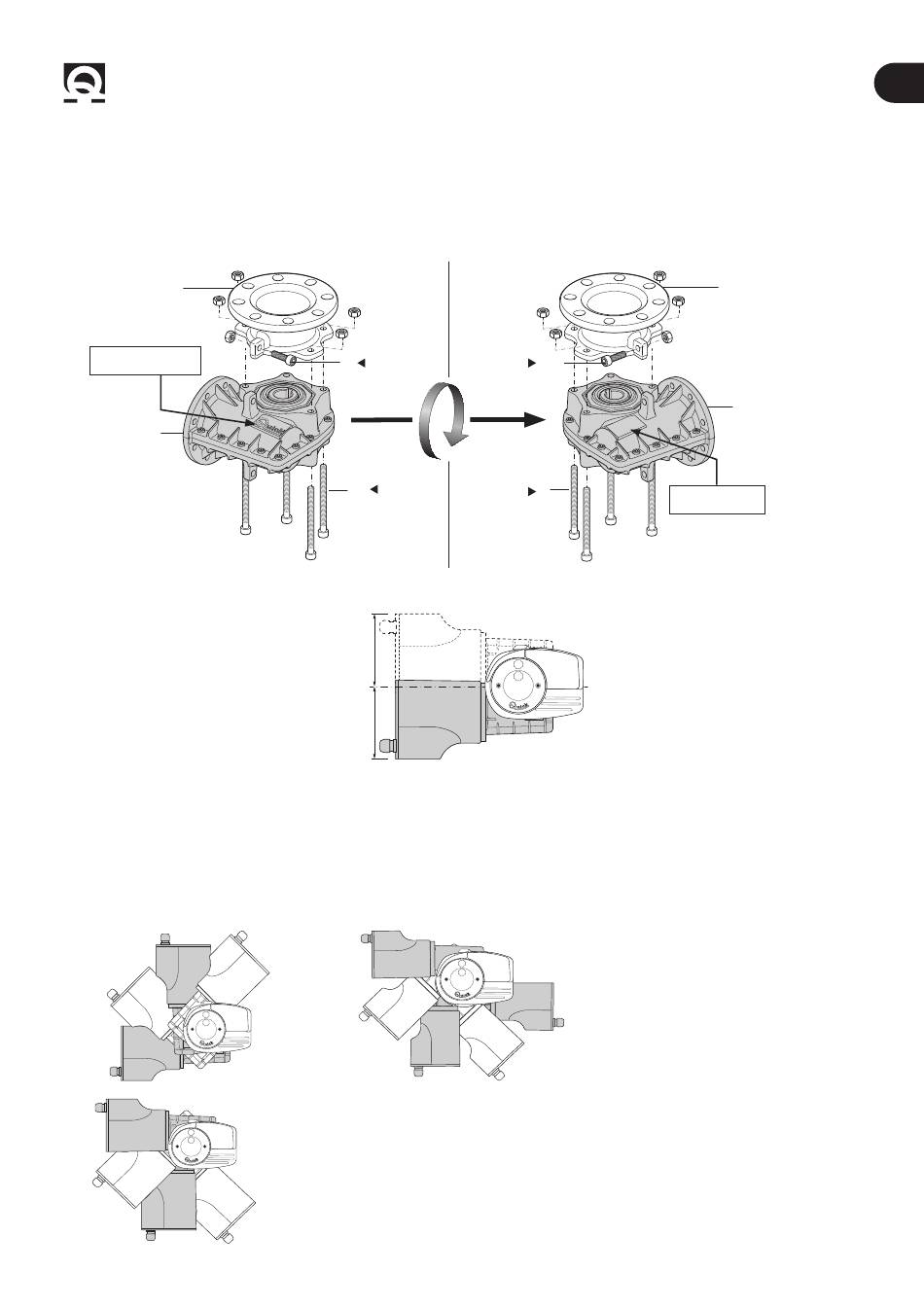

4.2 - Montage des Flanschs AL3 700W - 1000W

Der Flansch A kann an jeder Seite des Getriebes B angebracht werden.
A
Logo QUICK
in Sichtweite
B
Um von Modus 1 auf Modus 2 zu wechseln, lösen Sie die Schrauben C und D und trennen Sie die beiden Teile A und B. Drehen
Sie das Untersetzungsgetriebe B um 180° und setzen Sie es mit den Schrauben C und D wieder zusammen.
Die beiden Modi ermöglichen mehr
Vielseitigkeit bei der Montage
des Getriebemotors unter Beihaltung
der gleichen Abmessungen.

4.3 - Drehung des Getriebemotors

Es ist möglich, den Getriebemotor jeweils um 45° im Vergleich zur Basis der Ankerwinde zu drehen. Mögliche
Getriebemotorposition:
Getriebemotor 700/1000W
90°
45°
45°
90°
90°
45°
45°
90°
Modus 1
D
Nm 3÷4,5
C
Nm 3÷4,5
141,5mm
Max
Modus 1
Modus 2
141,5mm
Max
Getriebemotor 1500W
90°
45°
INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK AL3Series - REV. 000A
Modus 2
D
Nm 3÷4,5
180°
C
Nm 3÷4,5
90°
45°
90°
AL3 Series
A
B
Logo QUICK
unter
9
DE
