Installation

WARNHINWEIS:
Die Bedieneinheit BP10 enthält einen Magneten, der die Funktion eines medizinischen Geräts
(z. B. eines Herzschrittmachers) beeinträchtigen kann. Bitte lesen Sie die Gebrauchsanweisung
des medizinischen Geräts und halten Sie ggf. einen Sicherheitsabstand ein.
Die Verbindungskabel zwischen den Einheiten auf dem Bus (vom Akku zum LA10 und zwischen den
LA10-Antrieben) sollten so kurz wie möglich gehalten werden - verwenden Sie die empfohlenen 400
mm oder 800 mm langen Kabel und vermeiden Sie überflüssige Kabel.
Dies wird umso wichtiger, wenn mehrere SPS-Einheiten (mehrere LA10) am Bus angeschlossen sind.
Wenn diese Anforderung nicht erfüllt ist, kann die Kommunikation verloren gehen und die Bewe-
gung unterbrochen werden.
Empfohlene Kabellänge zwischen dem Schaltnetzteil und dem Antrieb:
■ Min. 1,8 m
■ Max. 5 m
Kürzere Kabel:
Es kann sein, dass das System nicht richtig funktioniert oder ein unerwartetes Verhalten
zeigt.
Längeres Kabel:
Spannungsabfall, der das System verlangsamt.
Als Faustregel für ein System mit mehreren Aktuatoren gilt, dass die Gesamtkabellänge nach dem
ersten Gerät weniger sein muss als die Kabellänge vom Schaltnetzteil zum ersten Gerät.
Stromversorgung
*: LA10, Bluetooth Dongle oder BA002
®

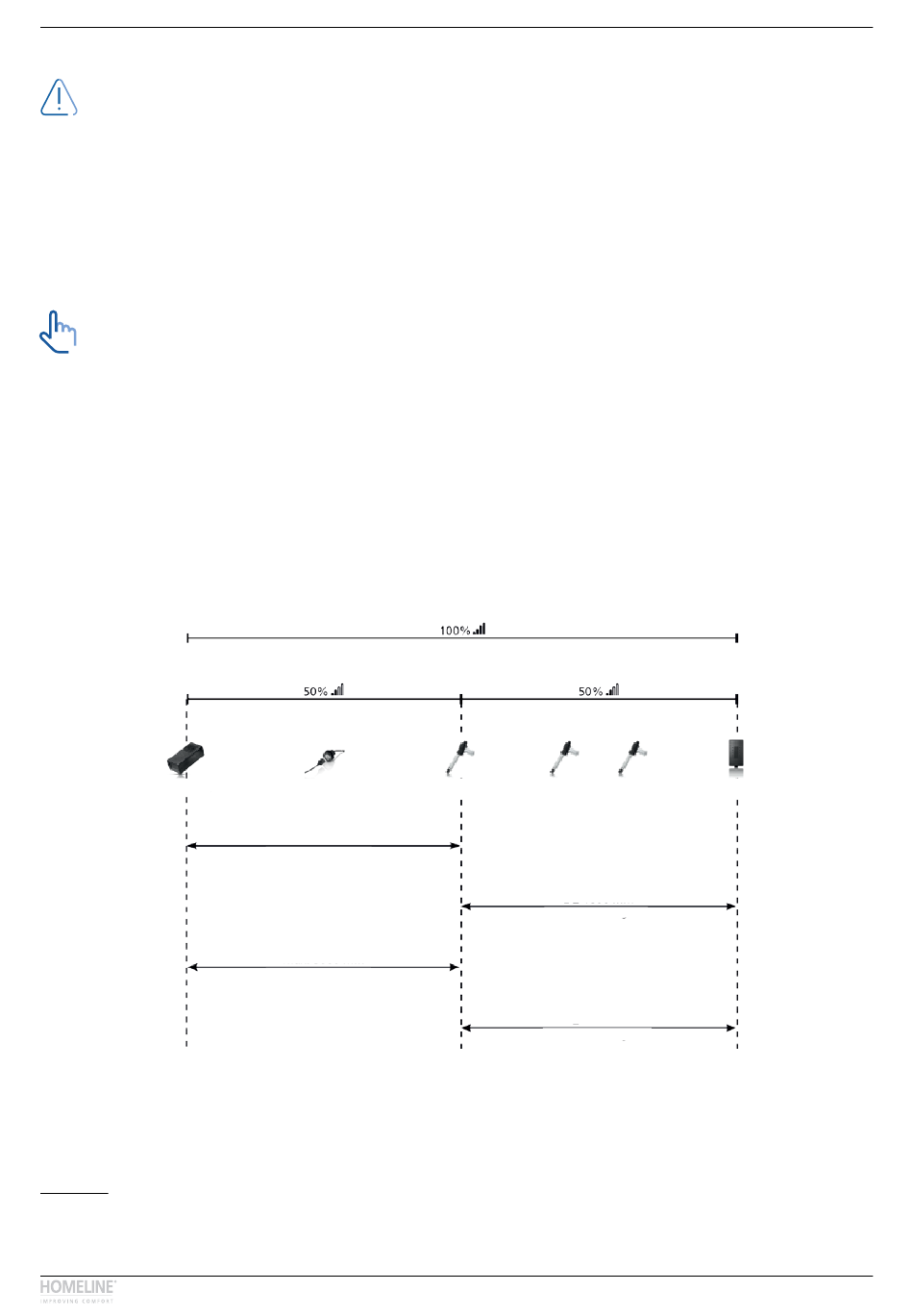

Abbildung 1 Abbildung der Kabellänge (gültig für bis zu 4 SPS-Einheiten - Einheiten mit Mikro)
Beispiel:
In einem System mit einem 2,5 m langen Ladekabel und einem 0,5 m langen Ladepunktkabel (insge-
samt 3 m vom Schaltnetzteil zur ersten SPS-Einheit) muss die Kabellänge von der ersten SPS-Einheit
zur letzten SPS-Einheit weniger als 3 m betragen.
Signalstärke
Ladepunkt
Min. 1.800 mm
Gesamtlänge der Kabel
Max. 5.000 mm
Gesamtlänge der Kabel
Einheit* Einheit* Einheit*
L ≤ 1.800 mm
Gesamtlänge der Kabel
L ≤ 5.000 mm
Gesamtlänge der Kabel
Einheit*
