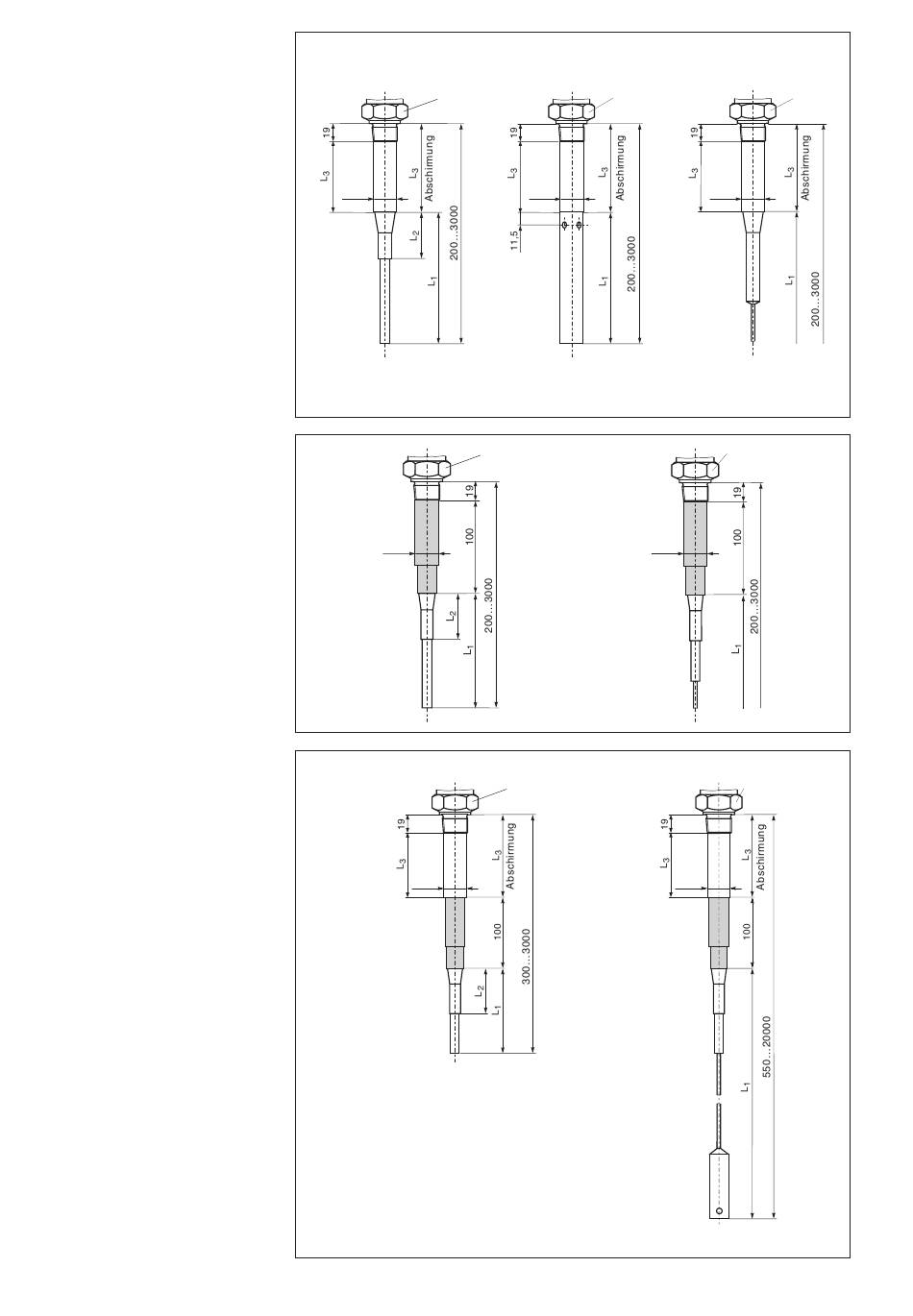

Abmessungen
(Maße in mm)
DC 11/16/21/26 TES
Alle Sonden auf dieser Seite sind teilisoliert gezeich-
net. Alle Varianten sind auch vollisoliert erhältlich.
L1 =
Länge des aktiven Sondenstabs
oder Sondenseils
L2 =
Länge der Teilisolation siehe Seite 7
Gewindevarianten: G ¾ A, G 1 A
¾ - 14 NPT, 1 - 11½ NPT
Sonden mit
Abschirmung L3
gegen Kondensat und
Materialansatz am
Prozessanschluss
Links:
Stabsonde DC 11 TES
oder DC 16 TES
Mitte:
Stabsonde DC 11 TES
oder DC 16 TES
mit Masserohr
Rechts:
Seilsonde DC 21/26 TES
Sonden mit aktiver
Ansatzkompensation
(immer 100 mm)
Links:
Stabsonde DC 11 TES
oder DC 16 TES
Rechts:
Seilsonde DC 21 TES
oder DC 26 TES
Sonden mit
Abschirmung L3 und
mit aktiver
Ansatzkompensation
Links:
Stabsonde DC 11 TES
oder DC 16 TES
Rechts:
Seilsonde DC 21 TES
oder DC 26 TES
L3
Die Abschirmung kann
in drei Standardlängen
gewählt werden:
L3 = 150 mm
L3 = 250 mm
L3 = 500 mm
Sonderlängen auf
Wunsch
L3 min. 100 mm
L3 max. 1500 mm
SW 41
NPT
G
ø21,3
SW 41
NPT
G
ø19,2
SW 41
NPT
G
ø21,3
8
SW 41
NPT
G
ø21,3
NPT
ø19,2
NPT
ø21,3
SW 41
NPT
G
ø21,3
SW 41
G
SW 41
G
