Sicherheitshinweise

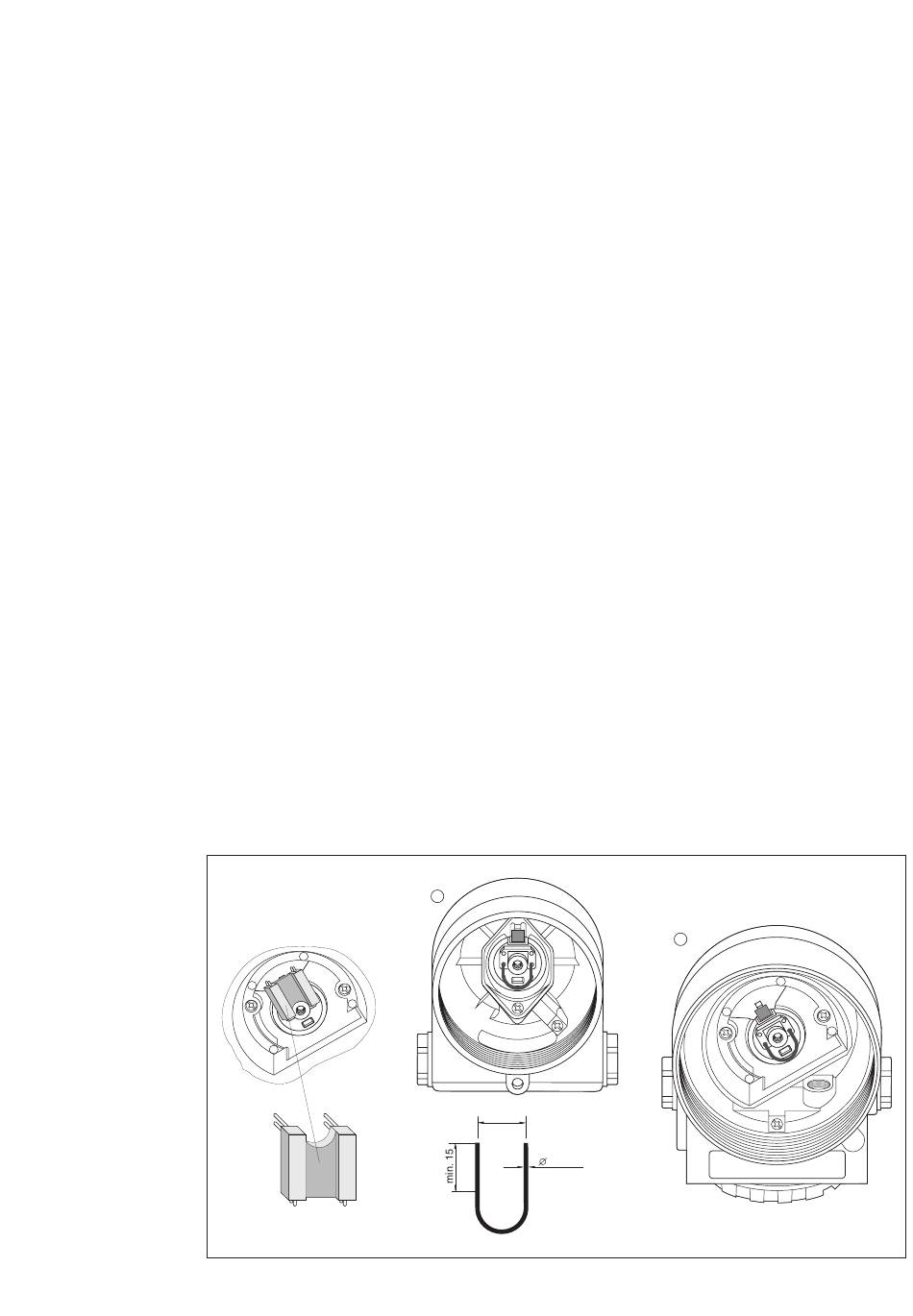

Einbauvorbereitungen
Erdung des Sondens-
tabs oder -seils im
Gehäuse:
1) Typ F6 / F8 / F10
2) Typ T3
A Brücke, z.B. Aus
einem blanken Draht,
2
1,5 mm
B Stecker, wird
mitgeliefert in Sonden
ohne Elektronik-
einsatz
Bestimmungsgemäße Verwendung
Die Sonden Multicap T sind zur kapaziti-
ven Füllstandmessung oder Grenzstand-
detektion in Tanks mit Flüssigkeiten oder
in kleinen Silos mit leichten Schüttgütern
vorgesehen. Dabei sind alle in den tech-
nischen Daten angegebenen Grenzwer-
te unbedingt einzuhalten.
Besonders zu beachten sind:
- die chemische Beständigkeit der Son-
denwerkstoffe,
- die zugelassenen Temperatur- und
Druckbereiche
- die Zulassung für den vorgesehenen
Einsatz (Zertifikat).
Die Sonden sind nach dem Stand der
Technik unter Berücksichtigung der ein-
schlägigen Vorschriften betriebssicher
gebaut.
Wenn sie jedoch unsachgemäß oder
nicht bestimmungsgemäß eingesetzt
werden, können Gefahren von ihnen
ausgehen.
Für Schäden aus unsachgemäßem oder
nicht bestimmungsgemäßem Gebrauch
haftet der Hersteller nicht.
Umbauten oder Veränderungen an den
Sonden dürfen nur vorgenommen wer-
den, wenn dies in dieser Betriebsanlei-
tung ausdrücklich zugelassen ist.
Beim Einsatz in explosionsgefährdeten
Bereichen sind die entsprechenden
nationalen Bestimmungen und die in
den Zertifikaten aufgeführten mess-
technischen und sicherheitstechnischen
Auflagen zu beachten.
Bei nichteingebautem Elektronikeinsatz,
Sondenanschluss im Gehäuse mit dem
Erdungsanschluss verbinden.
B
oder
919247-1000
1
15
A
max.
1,4
min.
1,1
z.B.
1,5 mm²
3
Qualifikation des Montagepersonals
Montage, elektrischer Anschluss, Inbe-
triebnahme und Wartung der Sonde darf
nur durch ausgebildetes Fachpersonal
erfolgen, das vom Anlagenbetreiber
dazu autorisiert wurde.
Das Fachpersonal muss diese Betriebs-
anleitung gelesen und verstanden
haben und die Anweisungen befolgen.
Für den Einsatz der Sonde im explo-
sionsgefährdeten Bereich oder als Über-
füllsicherung muss das Fachpersonal
außerdem die besonderen Bedingungen
in den Zertifikaten und die nationalen
Normen und Vorschriften bezüglich
Explosionsschutz und Überfüllsicherun-
gen beachten.
Zertifikate siehe Ergänzende Dokumen-
tation.
Auspacken
Öffnen Sie die Verpackung möglichst
erst am Einbauort, um eine Beschädi-
gung der Sonde zu vermeiden.
Vergleichen Sie den Code auf dem
Typenschild der Sonde mit der Produkt-
übersicht auf Seite 14...18 um sicherzu-
gehen, dass Sie die richtige Sonde ein-
bauen. Prüfen Sie die Sondenlänge
(Sondenlänge ändern siehe Seite 5).
Verbindungsmöglichkeit:
Stecker oder Drahtbrücke in die beiden
Buchsen stecken, welche sich direkt
neben dem zentralen Gewinde befin-
den.
Vor Montage des Elektronikeinsatzes
Stecker oder Drahtbrücke entfernen.
