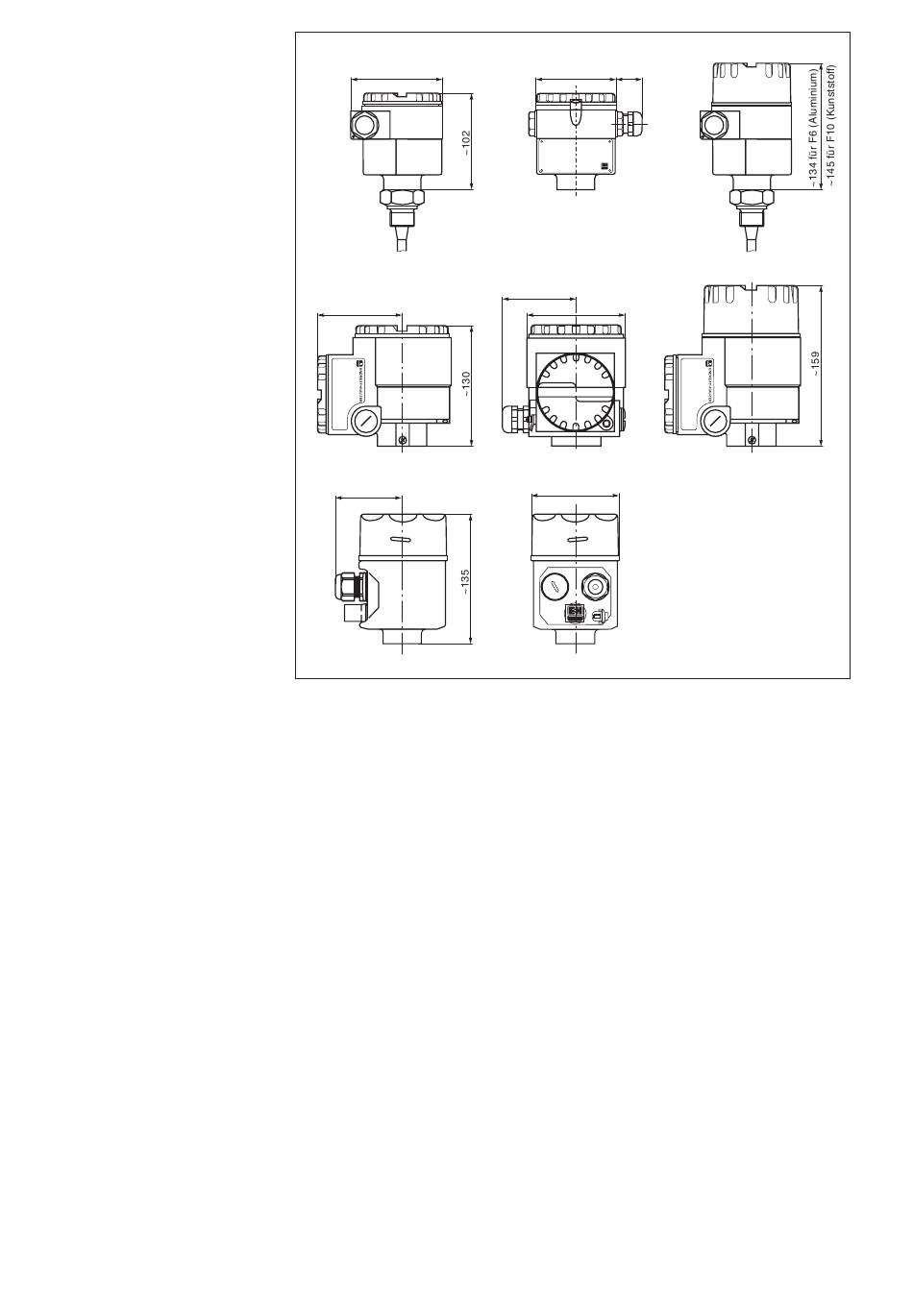

Gehäuseabmessungen
Obere Reihe:
Für beide Gehäuse gilt:
Gehäuse aus Aluminium
- mit flachem Deckel
(Typ F6) oder Kunststoff
für die kleinen
(Typ F10, frühere Be-
Elektronikeinsätze
EC .. Z,
zeichnung F7)
- mit hohem Deckel für
die Elektronikeinsätze
Untere Reihe:
FEC 12, FEC 22
Gehäuse aus Aluminium
mit zwei Kabeleinfüh-
(Typ T3) mit getrenntem
rungen, von dene eine
Anschlussraum;
mit Blindstopfen ver-
- mit RFI-Filter beim
schlossen ist
Einbau der kleinen
Elektronikeinsätze
EC 17 Z, EC 61 Z,
EC 37 Z, EC 47 Z,
EC 11 Z, EC 72 Z
- mit RFI-Filter und
Klemmenanschluss-
modul
beim FEC 12 (EEx ia)
- mit RFI-Filter und
Sicherheitsbarriere
beim FEC 12 (EEx d)
- Klemmenanschluss-
modul für FEC 22
Edelstahlgehäuse
(Typ F8):
für Elektronikeinsätze
EC .. Z/FEC .. ,
mit zwei Kabeleinführun-
gen, von denen eine mit
Blindstopfen verschlos-
sen ist
98
max. 81,5
91
~66
10
ø86
~32
ø104
ø 86
