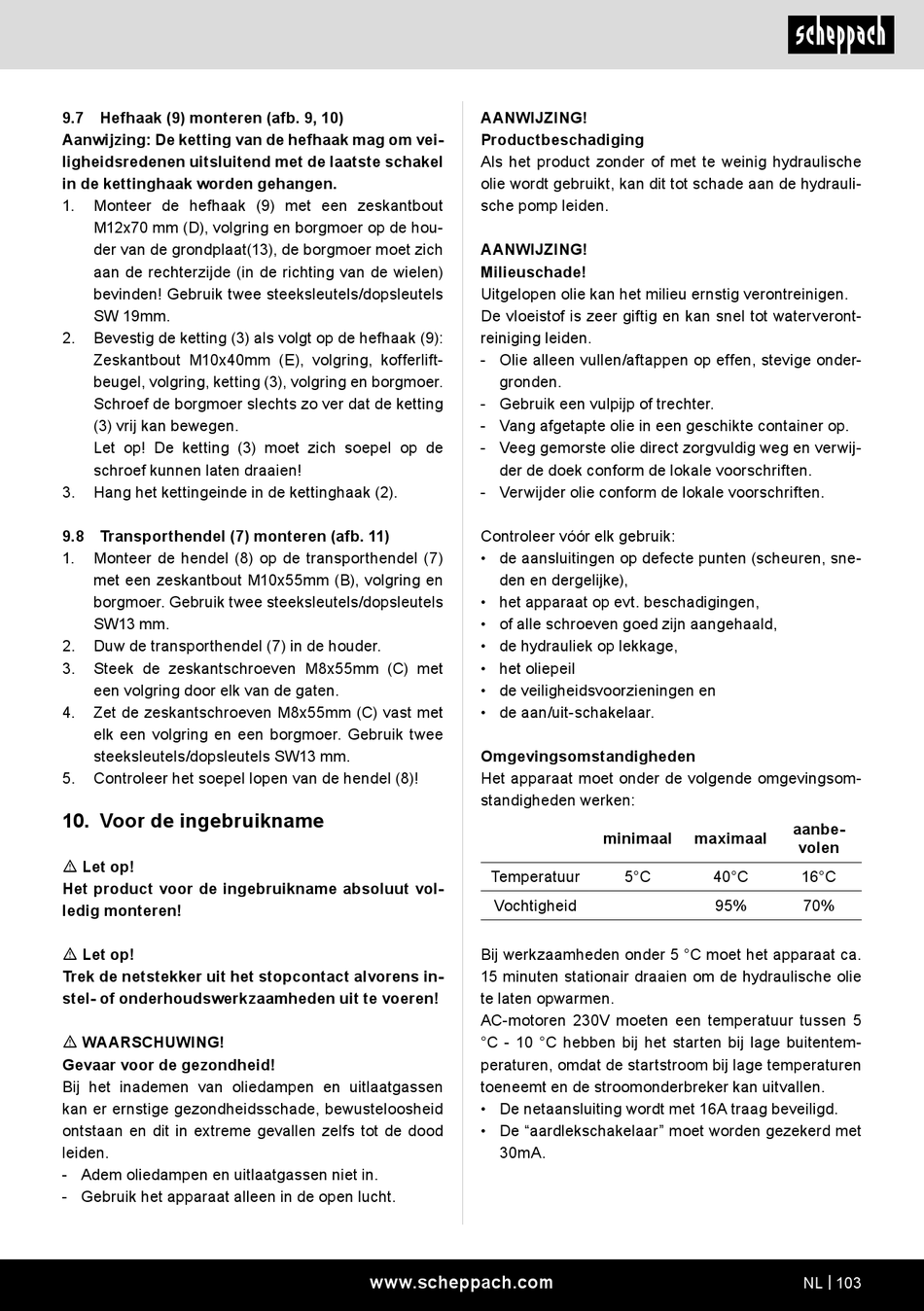

Voor De Ingebruikname - Scheppach Compact 10t Original Bedienungsanleitung

9.7 Hefhaak (9) monteren (afb. 9, 10)
Aanwijzing: De ketting van de hefhaak mag om vei-
ligheidsredenen uitsluitend met de laatste schakel
in de kettinghaak worden gehangen.
1. Monteer de hefhaak (9) met een zeskantbout
M12x70 mm (D), volgring en borgmoer op de hou-
der van de grondplaat(13), de borgmoer moet zich
aan de rechterzijde (in de richting van de wielen)
bevinden! Gebruik twee steeksleutels/dopsleutels
SW 19mm.
2. Bevestig de ketting (3) als volgt op de hefhaak (9):
Zeskantbout M10x40mm (E), volgring, kofferlift-
beugel, volgring, ketting (3), volgring en borgmoer.
Schroef de borgmoer slechts zo ver dat de ketting
(3) vrij kan bewegen.
Let op! De ketting (3) moet zich soepel op de
schroef kunnen laten draaien!
3. Hang het kettingeinde in de kettinghaak (2).
9.8 Transporthendel (7) monteren (afb. 11)
1. Monteer de hendel (8) op de transporthendel (7)
met een zeskantbout M10x55mm (B), volgring en
borgmoer. Gebruik twee steeksleutels/dopsleutels
SW13 mm.
2. Duw de transporthendel (7) in de houder.
3. Steek de zeskantschroeven M8x55mm (C) met
een volgring door elk van de gaten.
4. Zet de zeskantschroeven M8x55mm (C) vast met
elk een volgring en een borgmoer. Gebruik twee
steeksleutels/dopsleutels SW13 mm.
5. Controleer het soepel lopen van de hendel (8)!

10. Voor de ingebruikname

m Let op!
Het product voor de ingebruikname absoluut vol-
ledig monteren!
m Let op!
Trek de netstekker uit het stopcontact alvorens in-
stel- of onderhoudswerkzaamheden uit te voeren!
m WAARSCHUWING!
Gevaar voor de gezondheid!
Bij het inademen van oliedampen en uitlaatgassen
kan er ernstige gezondheidsschade, bewusteloosheid
ontstaan en dit in extreme gevallen zelfs tot de dood
leiden.
- Adem oliedampen en uitlaatgassen niet in.
- Gebruik het apparaat alleen in de open lucht.
AANWIJZING!
Productbeschadiging
Als het product zonder of met te weinig hydraulische
olie wordt gebruikt, kan dit tot schade aan de hydrauli-
sche pomp leiden.
AANWIJZING!
Milieuschade!
Uitgelopen olie kan het milieu ernstig verontreinigen.
De vloeistof is zeer giftig en kan snel tot waterveront-
reiniging leiden.
- Olie alleen vullen/aftappen op effen, stevige onder-
gronden.
- Gebruik een vulpijp of trechter.
- Vang afgetapte olie in een geschikte container op.
- Veeg gemorste olie direct zorgvuldig weg en verwij-
der de doek conform de lokale voorschriften.
- Verwijder olie conform de lokale voorschriften.
Controleer vóór elk gebruik:
• de aansluitingen op defecte punten (scheuren, sne-
den en dergelijke),
• het apparaat op evt. beschadigingen,
• of alle schroeven goed zijn aangehaald,
• de hydrauliek op lekkage,
• het oliepeil
• de veiligheidsvoorzieningen en
• de aan/uit-schakelaar.
Omgevingsomstandigheden
Het apparaat moet onder de volgende omgevingsom-
standigheden werken:
Temperatuur
Vochtigheid
Bij werkzaamheden onder 5 °C moet het apparaat ca.
15 minuten stationair draaien om de hydraulische olie
te laten opwarmen.
AC-motoren 230V moeten een temperatuur tussen 5
°C - 10 °C hebben bij het starten bij lage buitentem-
peraturen, omdat de startstroom bij lage temperaturen
toeneemt en de stroomonderbreker kan uitvallen.
• De netaansluiting wordt met 16A traag beveiligd.
• De "aardlekschakelaar" moet worden gezekerd met
30mA.
www.scheppach.com
minimaal maximaal
5°C 40°C
95%
aanbe-
volen
16°C
70%
NL | 103
