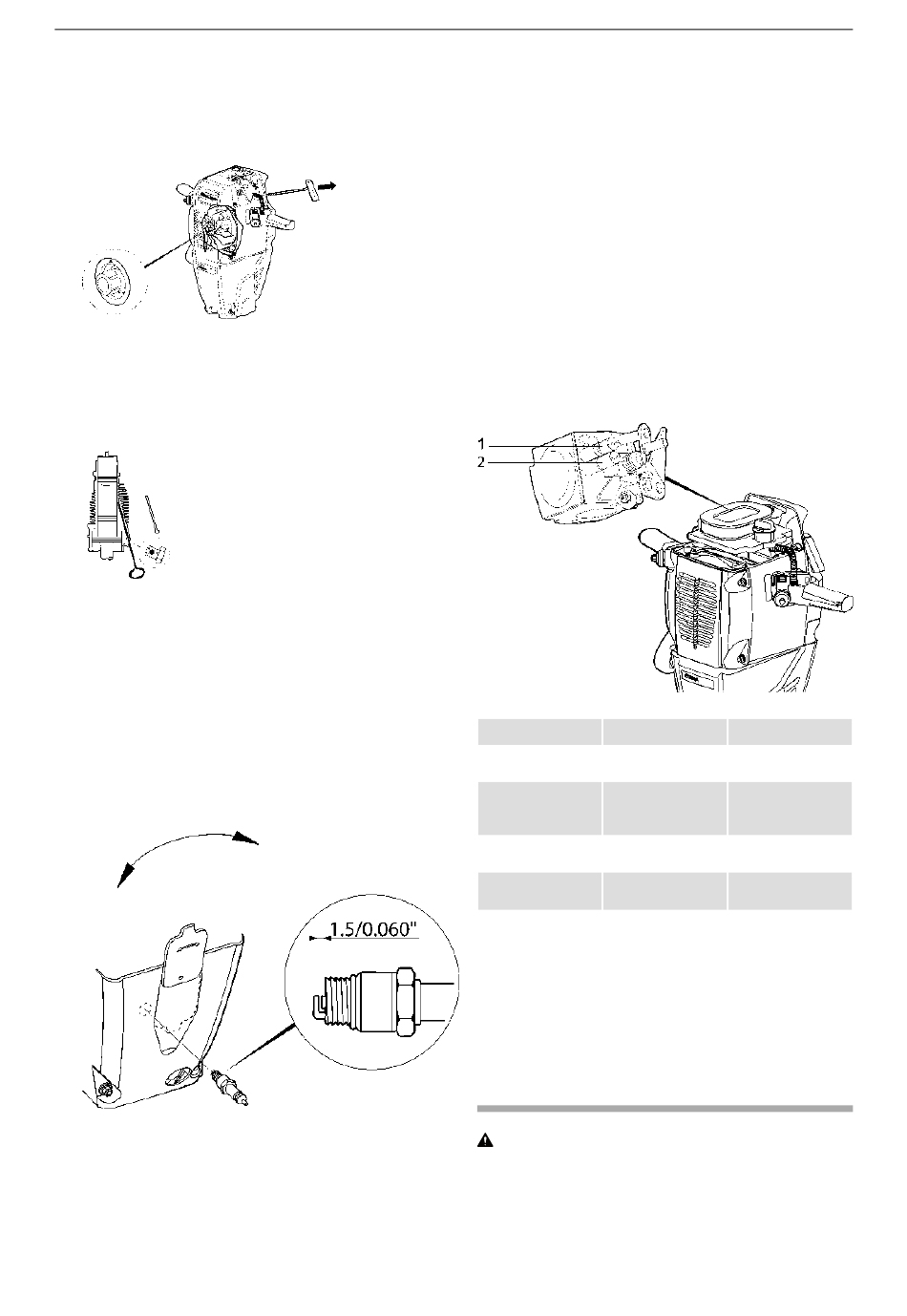

1. Langsam am Startergriff ziehen, bis der Pfeil in
der Mitte des Schwungrads nach oben zeigt (dies
ist durch die Lüfterabdeckung zu sehen). Der
Motorkolben befindet sich dann am oberen
Totpunkt.
2. Das Gaskanalventil abschrauben und die
Reinigungsstange herausnehmen.
3. Das Ventil und die Reinigungsstange mit der
einer Bürste und Reiniger reinigen.
4. Das Ventilgewinde reinigen.
5. Das Ventil mit einer Bürste und Reiniger reinigen.
6. Prüfen, ob die Kugel des Gaskanalventils nicht
festsitzt (Hörprobe).
Zündkerzenprüfung
1. Die Zündkerzenabdeckung am unteren Nippel
anheben und zu einer Seite nach oben drehen.
2. Zündkerze mit einem Kerzenschlüssel
herausschrauben.
60
3. Wenn die Zündkerze schmutzig oder abgebrannt
ist, muss sie ersetzt werden. Nur
Original-Zündkerzen Bosch WR7AC verwenden.
4. Falls die Zündkerzenelektrode durch Kraftstoff
feucht ist, abtrocknen und den Zündfunken
prüfen. Dann zwei- bis dreimal am Startergriff
ziehen, damit etwaiger überschüssiger Kraftstoff
entweicht.
5. Sicherstellen, dass der Elektrodenabstand 1,5
mm (0,060 in.) beträgt, dann die Zündkerze
wieder in den Zylinder schrauben.
Vergaser prüfen
Der Vergaser ist werkseitig eingestellt und gesichert
und erfüllt die EPA-Abgasnorm. Stellen Sie sicher,
dass die Einstellungen korrekt sind.
Nr.
1
2
1
2
Unter Belastung sollte die maximale Drehzahl bei
2500–2650 U/min liegen. Die Leerlaufdrehzahl sollte
bei 1600–1800 U/min liegen.

Reparatur

Ersetzen des Starterseils

WARNUNG Federspannung
Eine herausschnellende Starterfeder kann zu
ernsthaften Verletzungen führen.
► Tragen Sie eine Schutzbrille (mit seitlicher
Abschirmung der Augen) und Handschuhe.
© 2008 Atlas Copco Construction Tools AB | No. 9800 0636 90b | 2008-08-26
COBRA COMBI, STANDARD
Vergaser Einstellungen
Hauptdüse (Cobra 1,8 Umdrehungen
Combi Fe-Zyl.) geöffnet
Leerlaufdüse 2,1 Umdrehungen
(Cobra Combi Fe- geöffnet
Zyl.)
Hauptdüse 2,0 Umdrehungen
geöffnet
Leerlaufdüse 2,0 Umdrehungen
geöffnet
