Sicherheitshinweise und Betriebsanleitung
Übersicht
Lesen Sie bitte vor dem Betrieb der Maschine die
Sicherheitshinweise auf den vorangegangenen
Seiten dieses Handbuchs, um Unfallrisiken, die mit
ernsthaften Verletzungen oder Lebensgefahr
verbunden sein können, zu vermeiden.

Konstruktion und Funktion

Cobra Combi ist ein kombinierter Bohr- und
Aufbrechhammer. Er ist für das Aufbrechen von
Asphalt und Beton sowie für das Bohren in Beton
und Granit ausgelegt.
Cobra Standard ist nur für Aufbrucharbeiten
konstruiert.

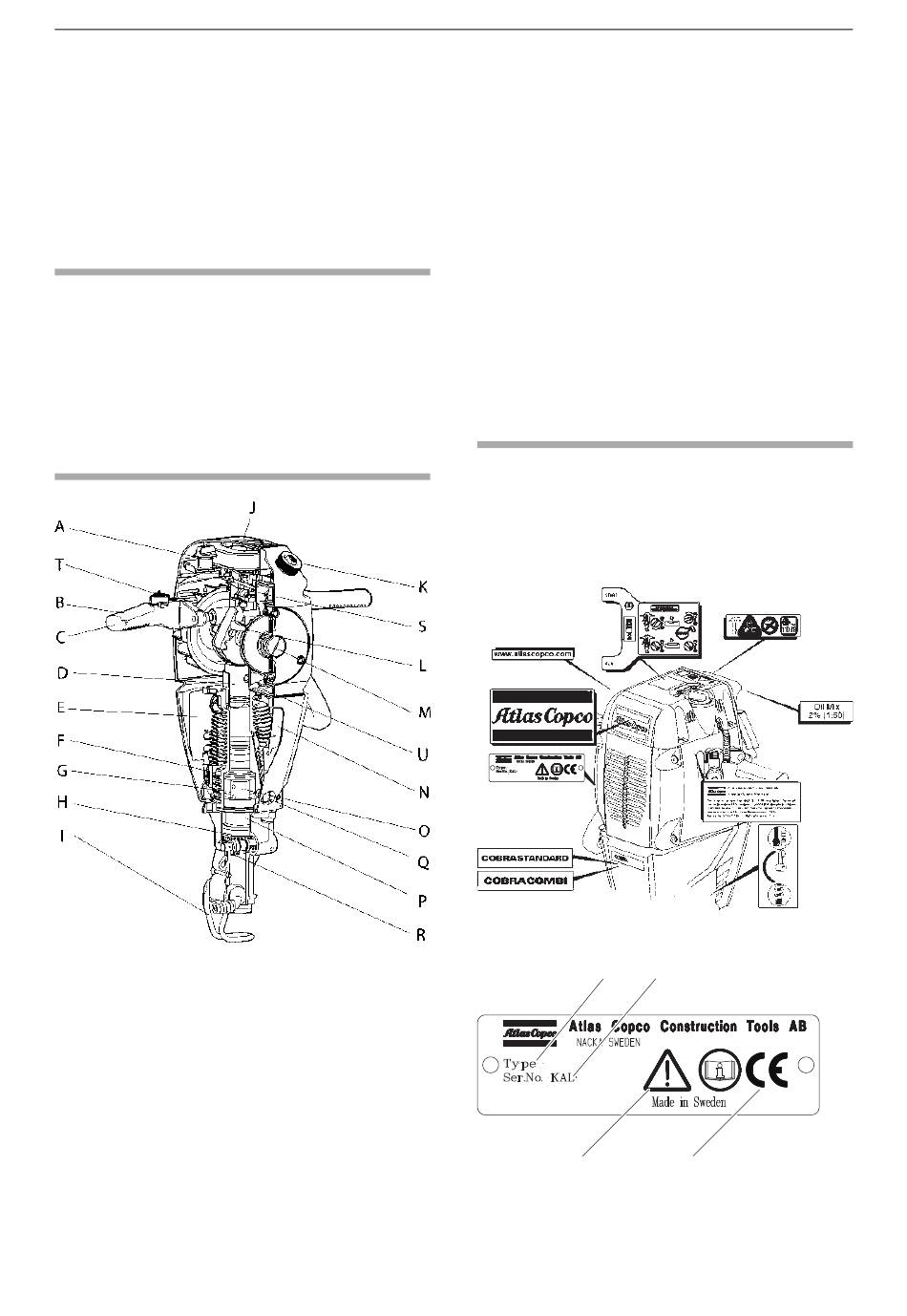

Hauptkomponenten

Choke
A.
B. Gashebel
Vibrationsdämpfender Griff
C.
Maschinenkolben
D.
E. Schalldämpfer
Einlassventil für Spülluft
F.
Kompressionskammer für Spülluft
G.
H. Rotationsmechanismus
Werkzeugaufnahme
I.
J. Luftfilterabdeckung
54
Tankdeckel
K.
L. Startgriff
Kraftausgang
M .
Zündkerzenabdeckung
N.
O. Schlagkolben
Gaskanal
P.
Q. Gaskanalventil
Funktionswahlschalter (Nur Cobra Combi)
R.
Vergaser
S.
T. Stopptaste
Kraftstofffilter
U.

Schilder und Aufkleber

An der Maschine sind Schilder und Aufkleber mit
wichtigen Informationen zu Sicherheit und Wartung
angebracht. Die Schilder und Aufkleber müssen
immer gut lesbar sein. Neue Schilder und Aufkleber
können anhand der Ersatzteilliste nachbestellt
werden.

Typenschild

A. Maschinentyp
Seriennummer
B.
© 2008 Atlas Copco Construction Tools AB | No. 9800 0636 90b | 2008-08-26
COBRA COMBI, STANDARD
A B
C
D
