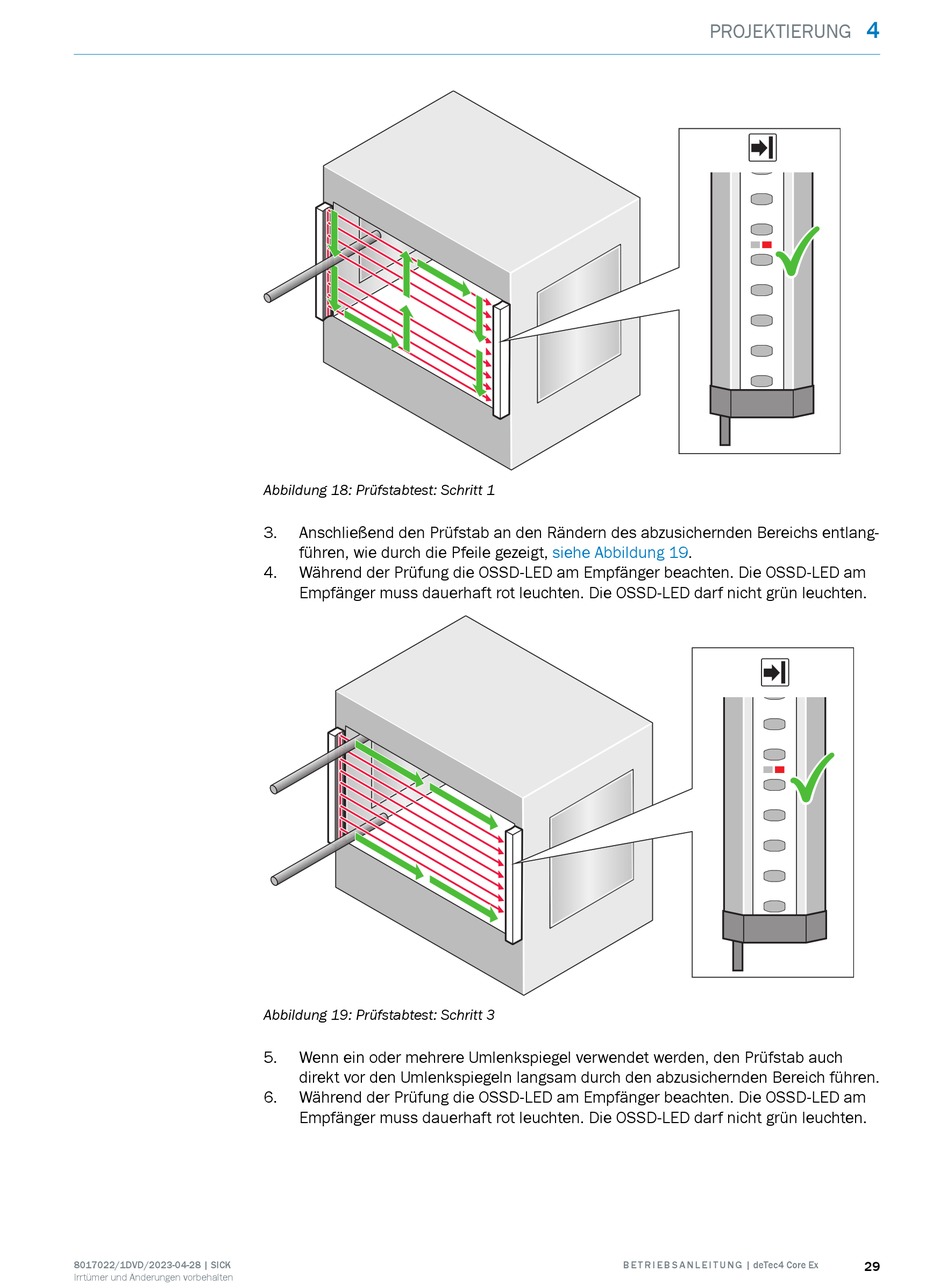

Abbildung 18: Prüfstabtest: Schritt 1
3. Anschließend den Prüfstab an den Rändern des abzusichernden Bereichs entlang‐
führen, wie durch die Pfeile gezeigt,
4. Während der Prüfung die OSSD-LED am Empfänger beachten. Die OSSD-LED am
Empfänger muss dauerhaft rot leuchten. Die OSSD-LED darf nicht grün leuchten.
Abbildung 19: Prüfstabtest: Schritt 3
5. Wenn ein oder mehrere Umlenkspiegel verwendet werden, den Prüfstab auch
direkt vor den Umlenkspiegeln langsam durch den abzusichernden Bereich führen.
6. Während der Prüfung die OSSD-LED am Empfänger beachten. Die OSSD-LED am
Empfänger muss dauerhaft rot leuchten. Die OSSD-LED darf nicht grün leuchten.
PROJEKTIERUNG
siehe Abbildung 19.
