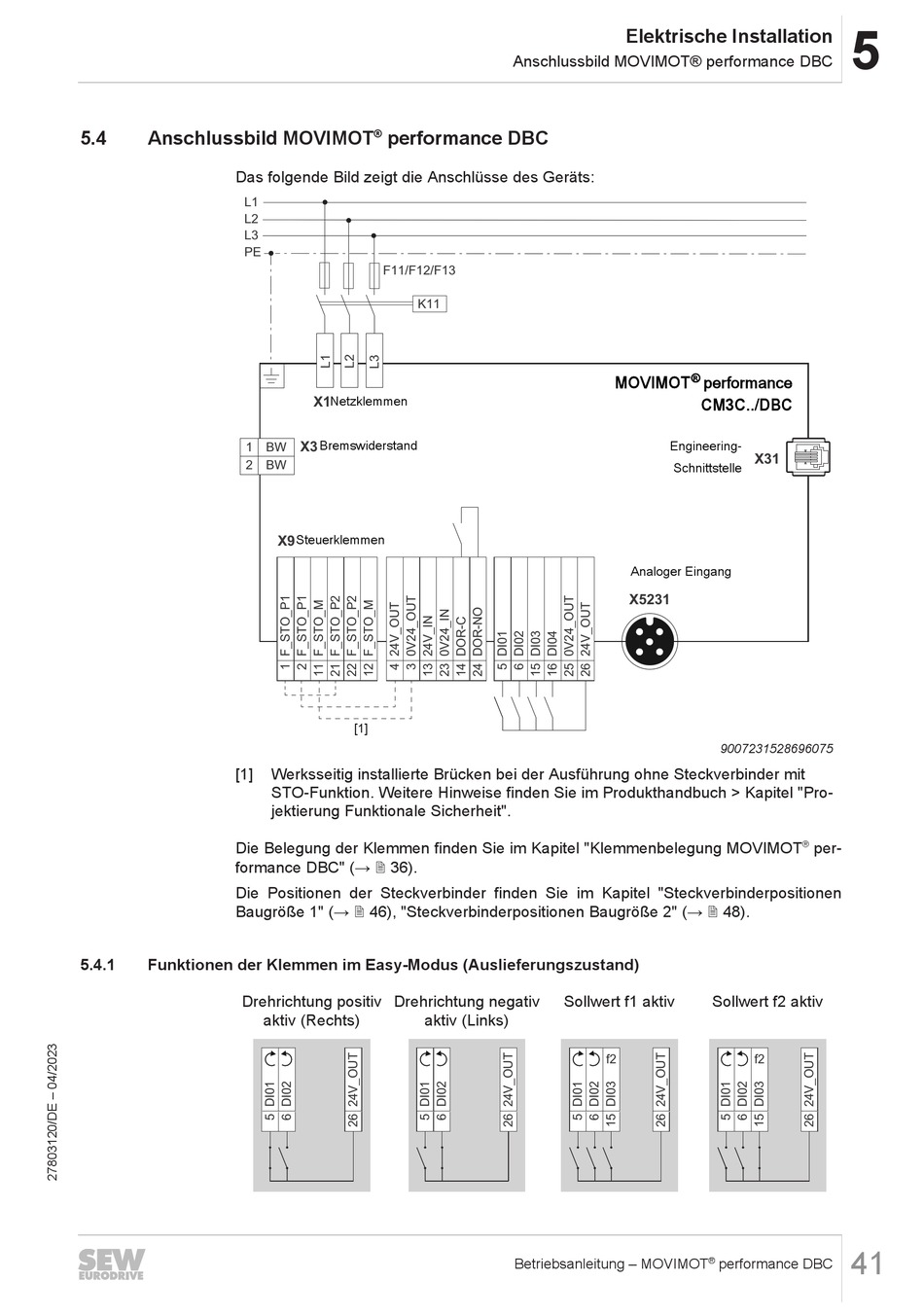

5.4 Anschlussbild MOVIMOT
Das folgende Bild zeigt die Anschlüsse des Geräts:
L1
L2
L3
PE
1
2
[1]
Die Belegung der Klemmen finden Sie im Kapitel "Klemmenbelegung MOVIMOT
formance DBC" (→ 2 36).
Die Positionen der Steckverbinder finden Sie im Kapitel "Steckverbinderpositionen
Baugröße 1" (→ 2 46), "Steckverbinderpositionen Baugröße 2" (→ 2 48).
5.4.1

Funktionen der Klemmen im Easy-Modus (Auslieferungszustand)

Drehrichtung positiv
®
performance DBC
F11/F12/F13
K11
X1 Netzklemmen
Bremswiderstand
X3
BW
BW
Steuerklemmen
X9
[1]
Werksseitig installierte Brücken bei der Ausführung ohne Steckverbinder mit
STO-Funktion. Weitere Hinweise finden Sie im Produkthandbuch > Kapitel "Pro-
jektierung Funktionale Sicherheit".
Drehrichtung negativ
aktiv (Rechts) aktiv (Links)
Elektrische Installation
Anschlussbild MOVIMOT® performance DBC
MOVIMOT performance
Engineering-
Schnittstelle
Analoger Eingang
X5231
Sollwert f1 aktiv
f2
Betriebsanleitung – MOVIMOT
5
ild MOVIMOT® performanc e DBC Anschlussb
®
CM3C../DBC
X31
9007231528696075
®
per-
Sollwert f2 aktiv
f2
41
®
performance DBC
