Mechanische Installation
4
Antriebseinheit aufstellen
4.4.3 Elektronikdeckel
Elektronikdeckel montieren
Mindest-Einbauabstand
22
Betriebsanleitung – MOVIMOT

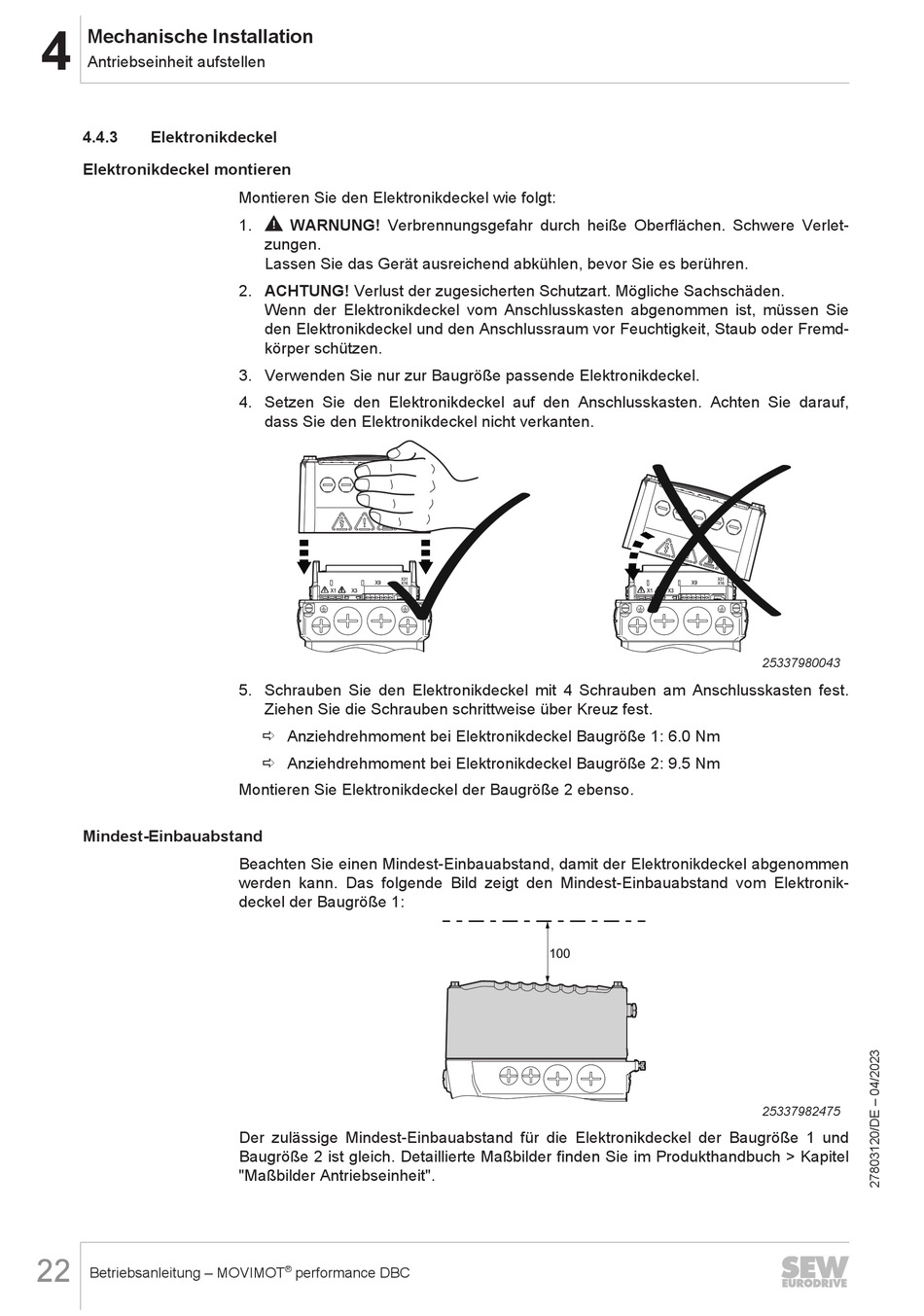

Montieren Sie den Elektronikdeckel wie folgt:
1. WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet-
zungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren.
2. ACHTUNG! Verlust der zugesicherten Schutzart. Mögliche Sachschäden.
Wenn der Elektronikdeckel vom Anschlusskasten abgenommen ist, müssen Sie
den Elektronikdeckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremd-
körper schützen.
3. Verwenden Sie nur zur Baugröße passende Elektronikdeckel.
4. Setzen Sie den Elektronikdeckel auf den Anschlusskasten. Achten Sie darauf,
dass Sie den Elektronikdeckel nicht verkanten.
5. Schrauben Sie den Elektronikdeckel mit 4 Schrauben am Anschlusskasten fest.
Ziehen Sie die Schrauben schrittweise über Kreuz fest.
ð Anziehdrehmoment bei Elektronikdeckel Baugröße 1: 6.0 Nm
ð Anziehdrehmoment bei Elektronikdeckel Baugröße 2: 9.5 Nm
Montieren Sie Elektronikdeckel der Baugröße 2 ebenso.
Beachten Sie einen Mindest-Einbauabstand, damit der Elektronikdeckel abgenommen
werden kann. Das folgende Bild zeigt den Mindest-Einbauabstand vom Elektronik-
deckel der Baugröße 1:
Der zulässige Mindest-Einbauabstand für die Elektronikdeckel der Baugröße 1 und
Baugröße 2 ist gleich. Detaillierte Maßbilder finden Sie im Produkthandbuch > Kapitel
"Maßbilder Antriebseinheit".
®
