Elektrische Installation
5

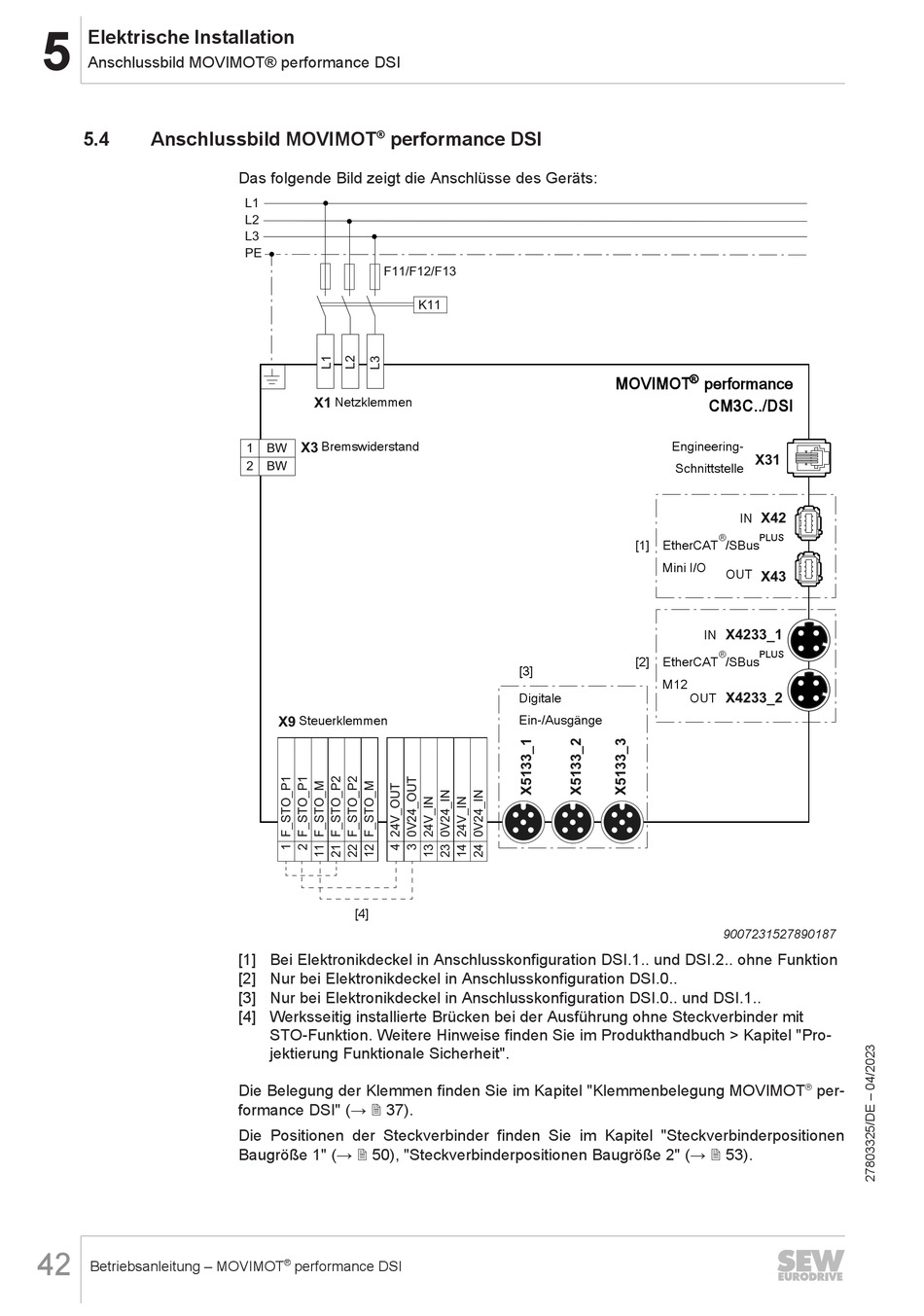

Anschlussbild MOVIMOT® performance DSI
5.4
Anschlussbild MOVIMOT
42
Betriebsanleitung – MOVIMOT
®
performance DSI
Das folgende Bild zeigt die Anschlüsse des Geräts:
L1
L2
L3
PE
F11/F12/F13
X1
Netzklemmen
Bremswiderstand
X3
1
BW
2
BW
X9
Steuerklemmen
[4]
[1] Bei Elektronikdeckel in Anschlusskonfiguration DSI.1.. und DSI.2.. ohne Funktion
[2] Nur bei Elektronikdeckel in Anschlusskonfiguration DSI.0..
[3] Nur bei Elektronikdeckel in Anschlusskonfiguration DSI.0.. und DSI.1..
[4] Werksseitig installierte Brücken bei der Ausführung ohne Steckverbinder mit
STO-Funktion. Weitere Hinweise finden Sie im Produkthandbuch > Kapitel "Pro-
jektierung Funktionale Sicherheit".
Die Belegung der Klemmen finden Sie im Kapitel "Klemmenbelegung MOVIMOT
formance DSI" (→ 2 37).
Die Positionen der Steckverbinder finden Sie im Kapitel "Steckverbinderpositionen
Baugröße 1" (→ 2 50), "Steckverbinderpositionen Baugröße 2" (→ 2 53).
®
performance DSI
K11
[3]
Digitale
Ein-/Ausgänge
®
MOVIMOT performance
CM3C../DSI
Engineering-
X31
Schnittstelle
X42
IN
®
PLUS
[1]
EtherCAT /SBus
Mini I/O
OUT
X43
X4233_1
IN
®
PLUS
[2]
EtherCAT /SBus
M12
X4233_2
OUT
9007231527890187
performanc
e DSI
MOVIMOT®
ild
Anschlussb
®
per-
