Mechanische Installation
4
Antriebseinheit aufstellen
Elektronikdeckel demontieren
4.4.4
Aufstellen in Feuchträumen oder im Freien
4.4.5
Derating in Abhängigkeit von der Aufstellungshöhe
4.4.6
Antriebseinheit lackieren
24
Betriebsanleitung – MOVIMOT

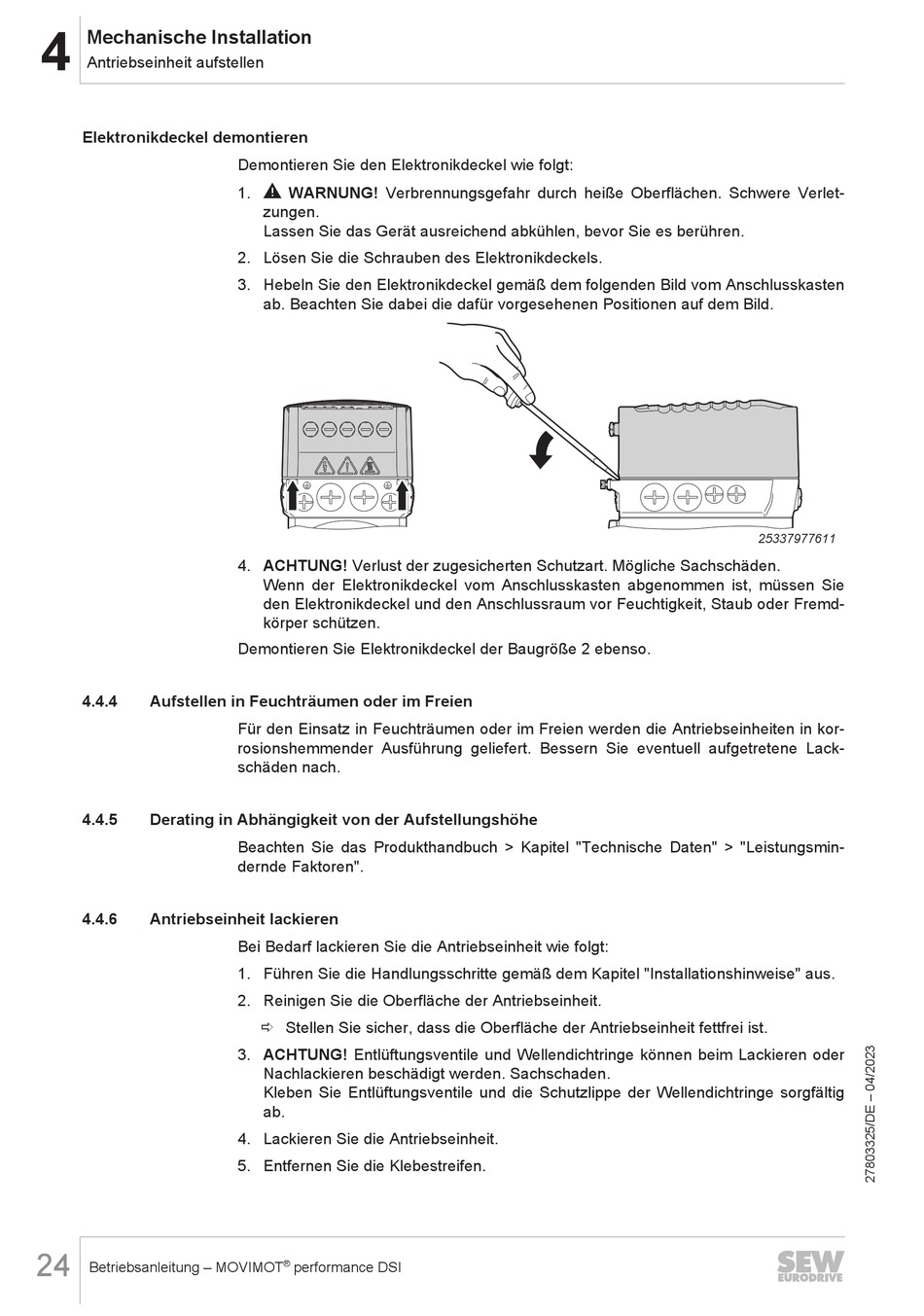

Demontieren Sie den Elektronikdeckel wie folgt:
1.
WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet-
zungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren.
2. Lösen Sie die Schrauben des Elektronikdeckels.
3. Hebeln Sie den Elektronikdeckel gemäß dem folgenden Bild vom Anschlusskasten
ab. Beachten Sie dabei die dafür vorgesehenen Positionen auf dem Bild.
4. ACHTUNG! Verlust der zugesicherten Schutzart. Mögliche Sachschäden.
Wenn der Elektronikdeckel vom Anschlusskasten abgenommen ist, müssen Sie
den Elektronikdeckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremd-
körper schützen.
Demontieren Sie Elektronikdeckel der Baugröße 2 ebenso.
Für den Einsatz in Feuchträumen oder im Freien werden die Antriebseinheiten in kor-
rosionshemmender Ausführung geliefert. Bessern Sie eventuell aufgetretene Lack-
schäden nach.
Beachten Sie das Produkthandbuch > Kapitel "Technische Daten" > "Leistungsmin-
dernde Faktoren".
Bei Bedarf lackieren Sie die Antriebseinheit wie folgt:
1. Führen Sie die Handlungsschritte gemäß dem Kapitel "Installationshinweise" aus.
2. Reinigen Sie die Oberfläche der Antriebseinheit.
ð Stellen Sie sicher, dass die Oberfläche der Antriebseinheit fettfrei ist.
3. ACHTUNG! Entlüftungsventile und Wellendichtringe können beim Lackieren oder
Nachlackieren beschädigt werden. Sachschaden.
Kleben Sie Entlüftungsventile und die Schutzlippe der Wellendichtringe sorgfältig
ab.
4. Lackieren Sie die Antriebseinheit.
5. Entfernen Sie die Klebestreifen.
®
performance DSI
25337977611
