Voraussetzung
Legende
1
Gewindering
2
Edelstahlblende
3
PEEK Distanzscheibe
4
Dichtungshalter
(Druckbuchse)
5
Lichtleiter mit PTFE
Dichtung
Vorgehensweise Lichtlei-
ter reinigen
KNAUER
60
Wartung und Pflege
Lichtleiter einer präparativen Durchflusszelle
reinigen
Diese Beschreibung gilt für die präparativen Durchflusszellen
A4066, A4067, A4068 und A4069.
Die präparativen Durchflusszellen haben einen stabförmigen
Lichtleiter anstelle der konkaven Linse analytischer Zellen.
Gerät wurde ausgeschaltet.
Durchflusszelle wurde ausgebaut..

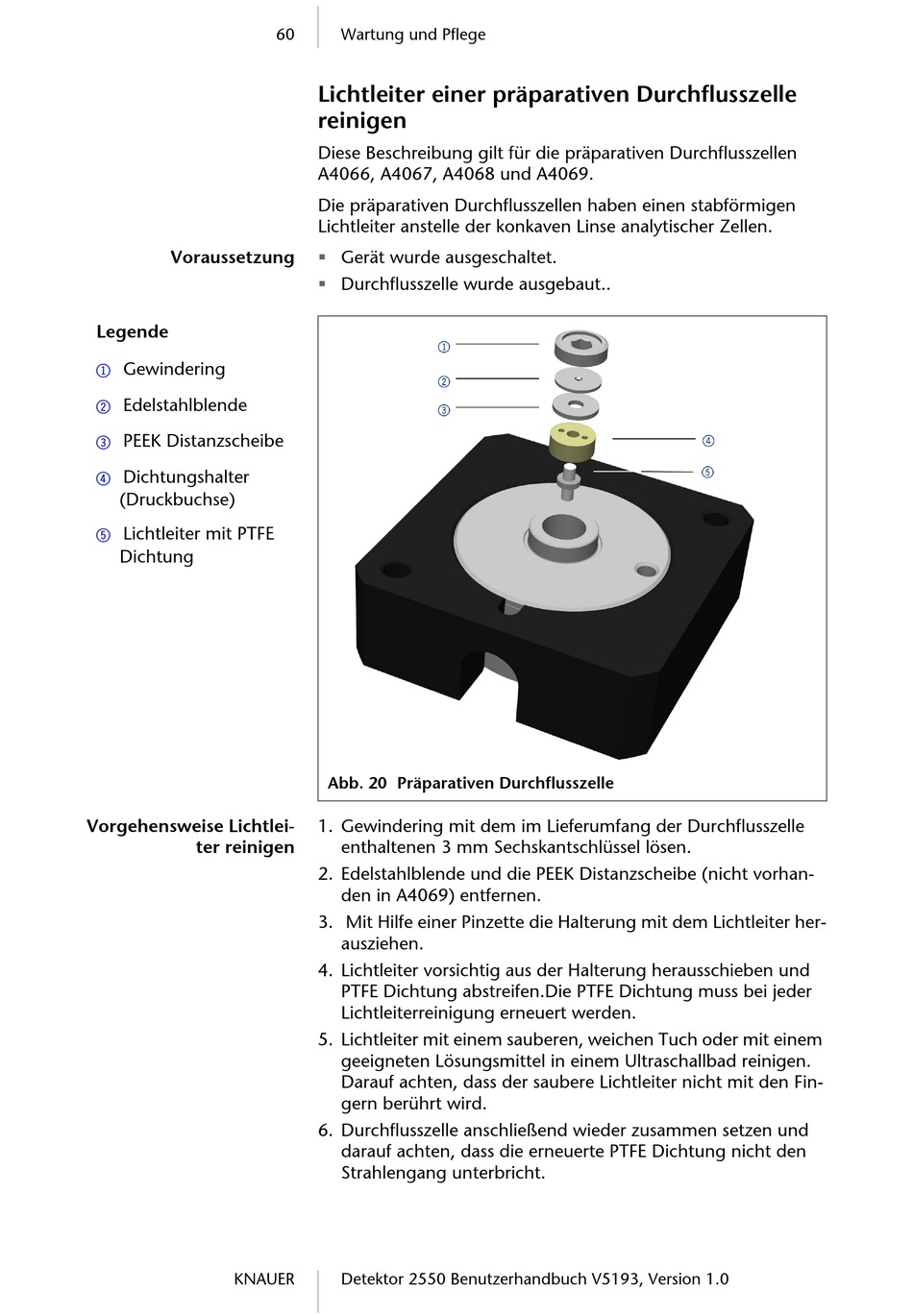

Abb. 20 Präparativen Durchflusszelle
1. Gewindering mit dem im Lieferumfang der Durchflusszelle
enthaltenen 3 mm Sechskantschlüssel lösen.
2. Edelstahlblende und die PEEK Distanzscheibe (nicht vorhan-
den in A4069) entfernen.
3. Mit Hilfe einer Pinzette die Halterung mit dem Lichtleiter her-
ausziehen.
4. Lichtleiter vorsichtig aus der Halterung herausschieben und
PTFE Dichtung abstreifen.Die PTFE Dichtung muss bei jeder
Lichtleiterreinigung erneuert werden.
5. Lichtleiter mit einem sauberen, weichen Tuch oder mit einem
geeigneten Lösungsmittel in einem Ultraschallbad reinigen.
Darauf achten, dass der saubere Lichtleiter nicht mit den Fin-
gern berührt wird.
6. Durchflusszelle anschließend wieder zusammen setzen und
darauf achten, dass die erneuerte PTFE Dichtung nicht den
Strahlengang unterbricht.
Detektor 2550 Benutzerhandbuch V5193, Version 1.0
