Allgemeine
Informationen
Anwenderfreundliche Messung
Zahlreiche Sensordaten, wie der
Meßbereich des angeschlossenen
Chlor- bzw. Chlordioxidsensors,
Steilheit, Rest-Nullpunkt (kompensier-
bar), aktueller Meßzellenstrom etc. sind
z. B. für Service und Kontrollzwecke
jederzeit auslesbar.
Die DPD-Kalibrierüberwachung stellt
sicher, daß zwischen aufeinander-
folgenden Kalibrierwerten keine zu hohe
Differenz vorliegt. Damit wird auf eine
mögliche Fehlkalibrierung hingewiesen.
Ein separat auswertbarer Durchflußalarm
schützt z. B. vor Überdosierung, falls
im Meßwasserkreislauf der Mindest-
durchfluß von 30 l/h unterschritten wird.
Alle Chlorsensoren CCS 140 (N) und
CCS 141, wie auch die Chlordioxidsen-
soren CCS 240 und CCS 241, können
an ein und dieselbe Mycom-Ausführung
angeschlossen werden. Es erfolgt eine
interne Umschaltung der Eingangs-
empfindlichkeit, der jeweilige
Meßbereichsumfang der Zelle wird an-
gezeigt.
Reglerfunktionen
Geräte mit zusätzlichen Schaltkontakten
sind für folgende Reglerfunktionen
konfigurierbar:
• Grenzwert-Schalter
• Proportional-Regler
– Impulslängen-Regler:
– Impulsfrequenz-Regler:
– Dreipunkt-Schrittregler:

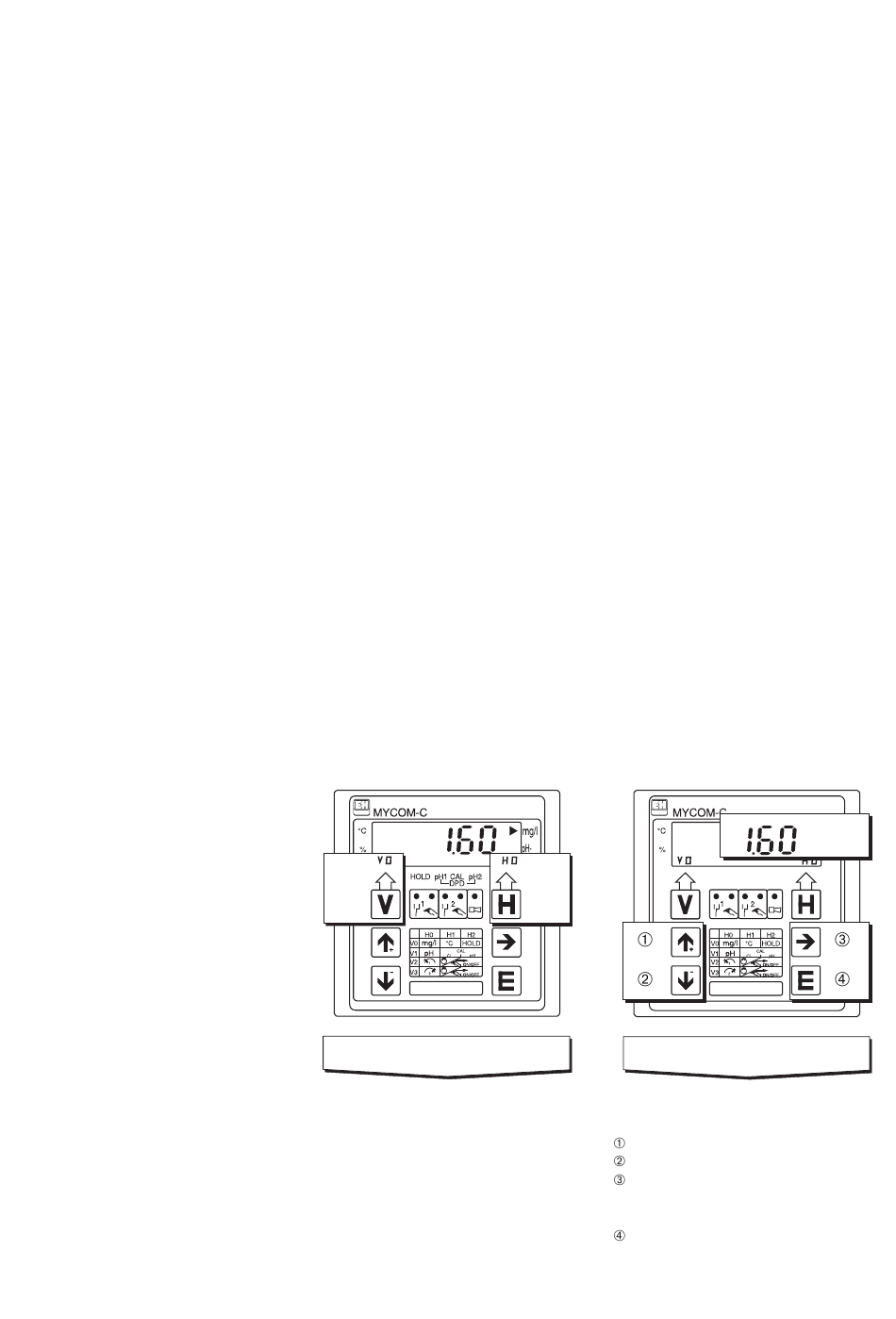

Matrix-Position
V / H
Taste V:
Anwahl der Matrixfeldzeilen
V0 bis V9
Taste H:
Anwahl der Matrixfeldspalten
H0 bis H9
Matrix-Bedienoberfläche
Die Bedienfunktion des Gerätes ist
matrixorientiert, d. h. jede Funktion des
Geräts ist eindeutig einer Position in
einer 10 x 10 Felder-Matrix zugeordnet.
Die Anwahl der einzelnen Funktionen
erfolgt über die Tasten V (vertikal) und
H (horizontal).
Es gibt verschiedene Bedeutungen der
Felder, z. B.
• Lese-Felder für:
Chlor-, Chlordioxid-, pH- und
Temperatur-Wert
sowie Sensordaten
• Bedien-Felder für:
Kalibrieren, Hold EIN/AUS,
Alarmschwelle für DPD-CAL
• Inbetriebnahme-Felder für: Sensortyp,
Regler-Daten, Nullpunkt-Kompen-
sation, Ausgangszuordnung, Eingabe
Pufferwerte pH, Umschaltung zweiter
Stromausgang pH/Temperatur,
pH-Kompensation EIN/AUS
Bedienung ohne Anleitung
Besonders einfach wird die Bedienung
durch die Matrixfelddarstellung auf der
Gerätefront. Es sind die 12 wichtigsten
Gerätefunktionen dargestellt. Dadurch
ist die Gerätebedienung weitgehend
ohne Anleitung möglich.
Digital-Schnittstelle (Option)
Alle Funktionen der Matrixoberfläche
können auch über eine digitale Schnitt-
stelle aktiviert werden.
P, PI, PID
Folgende bidirektionale Schnittstellen
P, PI, PID
sind alternativ wählbar:
• RS 232-C
PD, PT1
• RS 485 / E+H-Rackbus
Anzeige bzw. Eingabe
Werte- und Funktionseingabe
durch Tastendruck:
,,Wert höher"
,,Wert niedriger"
– ,,Cursor-Funktion"
– ,,Start des Editiervorganges"
– ,,Neuaufruf nach E"
,,Wert-Übernahme"
Wertebereich
