Meßeinrichtung
Bild rechts:
Prinzipielle Darstellung
der pH-Kompensation.
Bei dieser Geräte-
funktion sind Anzeige-
wert und Ausgangs-
signal Chlor auf pH 5
(100%) bezogen,
unabhängig vom
aktuellen pH-Wert.
Bemerkung:
Meßwert
pH-Kompensation
Anzeige der
angewählten
Funktionstasten:
Anwahl Matrixfeld
Wert erhöhen
Beschriftungsfeld
Die Meß- und Regeleinrichtung
besteht aus:
• einem Sensor CCS 140 bzw. CCS 141
oder CCS 240 bzw. CCS 241
• wahlweise zusätzlich einer pH-Elektrode
• der Durchflußarmatur CCA 250
• dem Gerät Mycom CCM 121/151
• den nachgeschalteten Stellorganen,
wie z. B. Magnetventile oder Magnet-
dosierpumpe.
Wahlweise Ausführungsvarianten zum
Chlor-/Chlordioxid-Signalausgang
(0/4 ... 20 mA) sind zusätzlich ein
2. Stromausgang (0/4 ... 20 mA) für
Temperatur oder pH-Wert (umschaltbar)
oder wahlweise digitale Schnittstellen
(RS 232-C, RS 485).Die Spannungsver-
sorgung läßt alle üblichen Spannungen
von 24 bis 240 V AC sowie 24 V DC zu.
Hold-Funktion
Vorteilhaft für einige Betriebszustände
(z. B. bei Wartung oder Kalibrierung) ist
die Hold-Funktion. Dabei wird der Signal-
ausgangswert auf seinen Momentanwert
,,eingefroren" sowie die Grenzwert- und
Regelfunktion unterbrochen.
Die Holdfunktion wird auf vier Arten aktiv:
• in Verbindung mit bestimmten Geräte-
funktionen z. B. Kalibrierung
• durch Anwahl des entsprechenden
Matrixfeldes
• durch einen externen Steuerbefehl,
z. B. bei der Sensor-Wartung.
• bei Durchflußunterschreitung
oder -ausfall

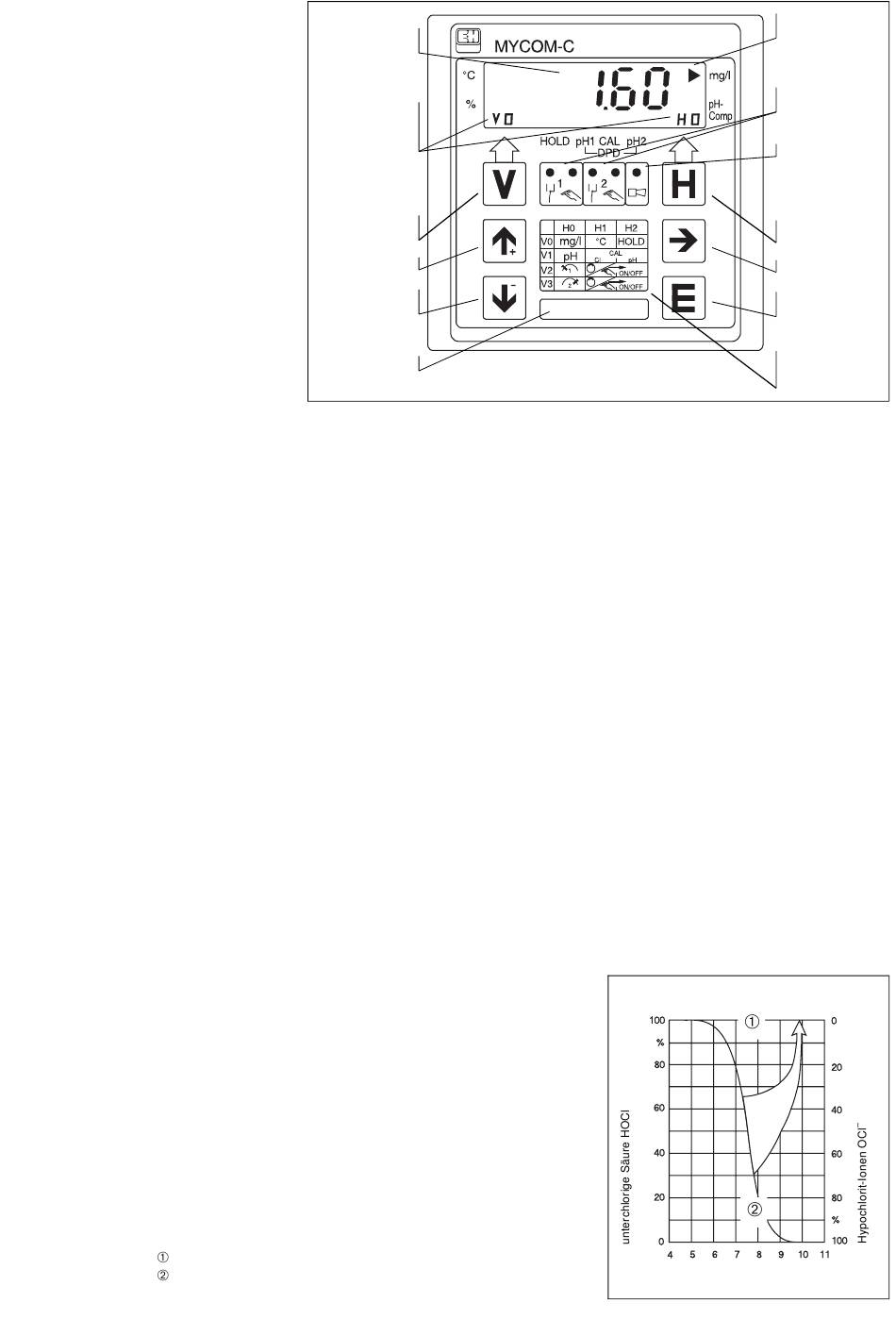

Multifunktions-Display
Das LC-Display zeigt den aktuellen Meß-
wert und die Vertikal- bzw. Horizontal-
position des Bedienmatrixfeldes an.
Außerdem werden durch Statuspfeile die
aktuelle Meßgröße (z. B. mg/l, pH-Comp.,
°C, %) sowie aktivierte Gerätefunktionen,
z. B. HOLD oder CAL (Kalibriervorgang)
mit
angezeigt.
ohne
Meßwert-
Anzeige
Matrixfeld-
Position
vertikal
Wert
vermindern
pH-Kompensation des
Chlor-Sensorsignals
Freies wirksames Chlor besteht im
Bereich pH 4...11 aus unterchloriger
Säure (HOCl) und dem durch Dissoziation
in Abhängigkeit vom pH-Wert entstehen-
_
dem Hypochlorit (OCl
). Da Ionen nicht
durch die Membran durchdiffundieren,
erfassen die Sensoren CCS 140 bzw.
CCS 141 ausschließlich die stark desin-
fizierende unterchlorige Säure (HOCl).
Nach erfolgter Kalibrierung besteht für
eine korrekte Meßfunktion die Notwendig-
keit eines konstanten pH-Werts.
In vielen Industrie- und Trinkwasser-
Anwendungen ist aber die exakte Konzen-
tration des gesamten freien Chlors auch
bei veränderlichem pH-Wert von
Interesse. Dieser Gesamtwert wird
von der automatischen pH-Kompen-
sation bei entsprechender Ausführungs-
variante des Gerätes berechnet,
angezeigt und steht als Ausgangssignal
zur Verfügung. Die Kompensation ist
wahlweise abschaltbar für normalen Meß-
betrieb, d. h. nur für die HOCl-Messung.
Chlordioxid dissoziiert nicht im
Anwendungsbereich, daher wird keine
pH-Kompensation benötigt.
pH-Wert
Hinweis- /
Statuspfeile
LEDs für Relais-
Schaltzustände
Alarm-LED
Funktionstasten:
Anwahl Matrixfeld
horizontal
Stellenanwahl
Wert
übernehmen
Matrixfelder für
Hauptbedien-
funktionen
