6 Elektrischer Anschluss

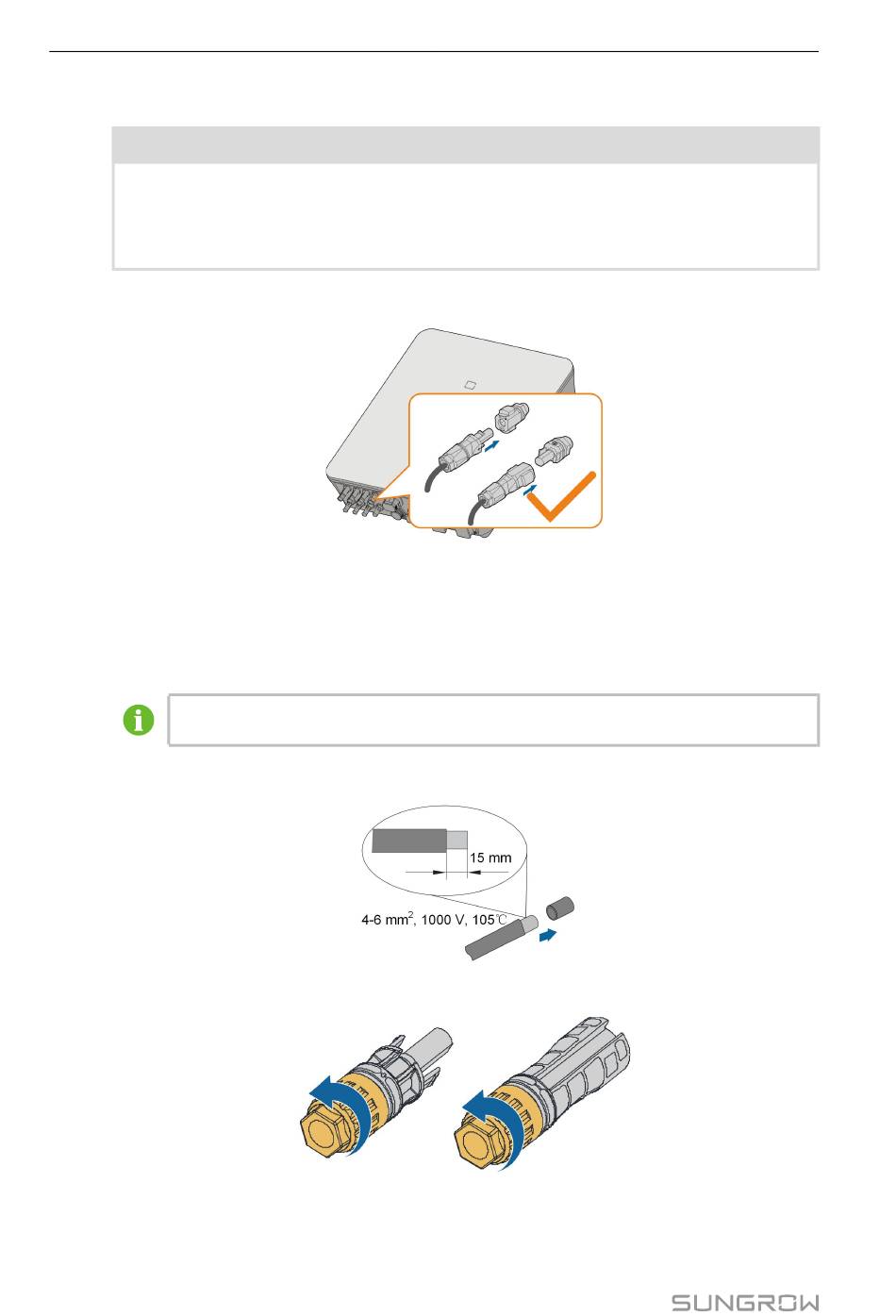

6.9.1.2 Installieren des SUNCLIX-Steckers

HINWEIS
Verbinden Sie diese Steckverbinder nur mit anderen SUNCLIX-Steckverbindern.
Beachten Sie beim Herstellen der Verbindungen immer die Angaben zu Nennspan-
nung und Nennstrom. Der kleinste gemeinsame Wert ist zulässig.
Schritt 1: Stecken Sie die Stecker in die BAT+ und BAT- -Klemmen ein.
Schritt 2: Stellen Sie sicher, dass die Anschlüsse sicher sitzen.
- - ENDE

6.9.1.3 Zusammenbau des Evo2-kompatiblen Steckverbinders

Der Steckverbindertyp hängt von dem tatsächlich erhaltenen Gerät ab.
Schritt 1: Entfernen Sie 15 mm der Isolierschicht vom DC-Kabel.
Schritt 2: (untenstehende Abbildung) Schrauben Sie die Überwurfmutter des Anschlusses ab.
Schritt 3:(nachfolgende Abbildung) Führen Sie das abisolierte Kabel durch die Überwurfmutter
und stecken Sie es bis zum Ende in die Isolierhülle.
78
Benutzerhandbuch
