6 Elektrischer Anschluss
NR.
①
②
③
④
⑤
⑥⑦
⑧
Hinweis: * Wenn die Batterie mit einem leicht zugänglichen internen Gleichstromunterbre-
cher integriert ist, ist kein zusätzlicher erforderlich.
Hinweis: Die Werte in der Tabelle sind empfohlene Werte und können je nach den tatsächli-
chen Bedingungen und Regulatorien andere Werte erlauben/erfordern.

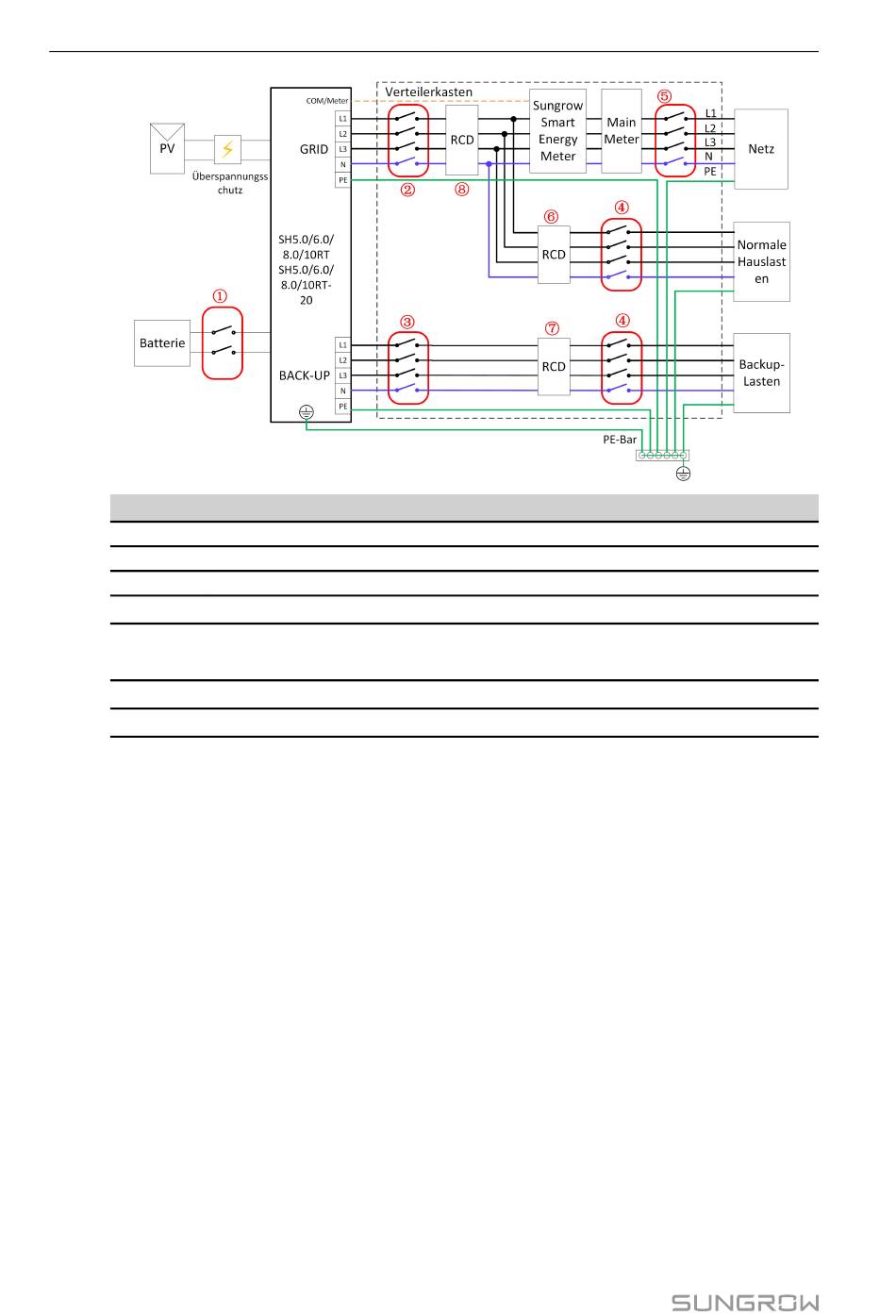

Backup-Schaltplan TT-System
Der folgende Schaltplan ist ein Beispiel für Versorgungssysteme ohne besondere Anforde-
rungen an die Verkabelung.
50
SH5.0/6.0RT, SH5.0/6.0RT-20
40 A/600 V DC-Schutzschalter *
25 A/400 V AC-Schutzschalter
16A/400 V AC-Schutzschalter
Abhängig von den Haushaltslasten und der Wechselrichterleistung
300 mA RCD (empfohlen)
SH8.0/10RT, SH8.0/10RT-20
32 A/400 V AC-Schutzschalter
Abhängig von den Lasten
(optional)
30mA RCD (empfohlen)
