6 Elektrische Verbindung

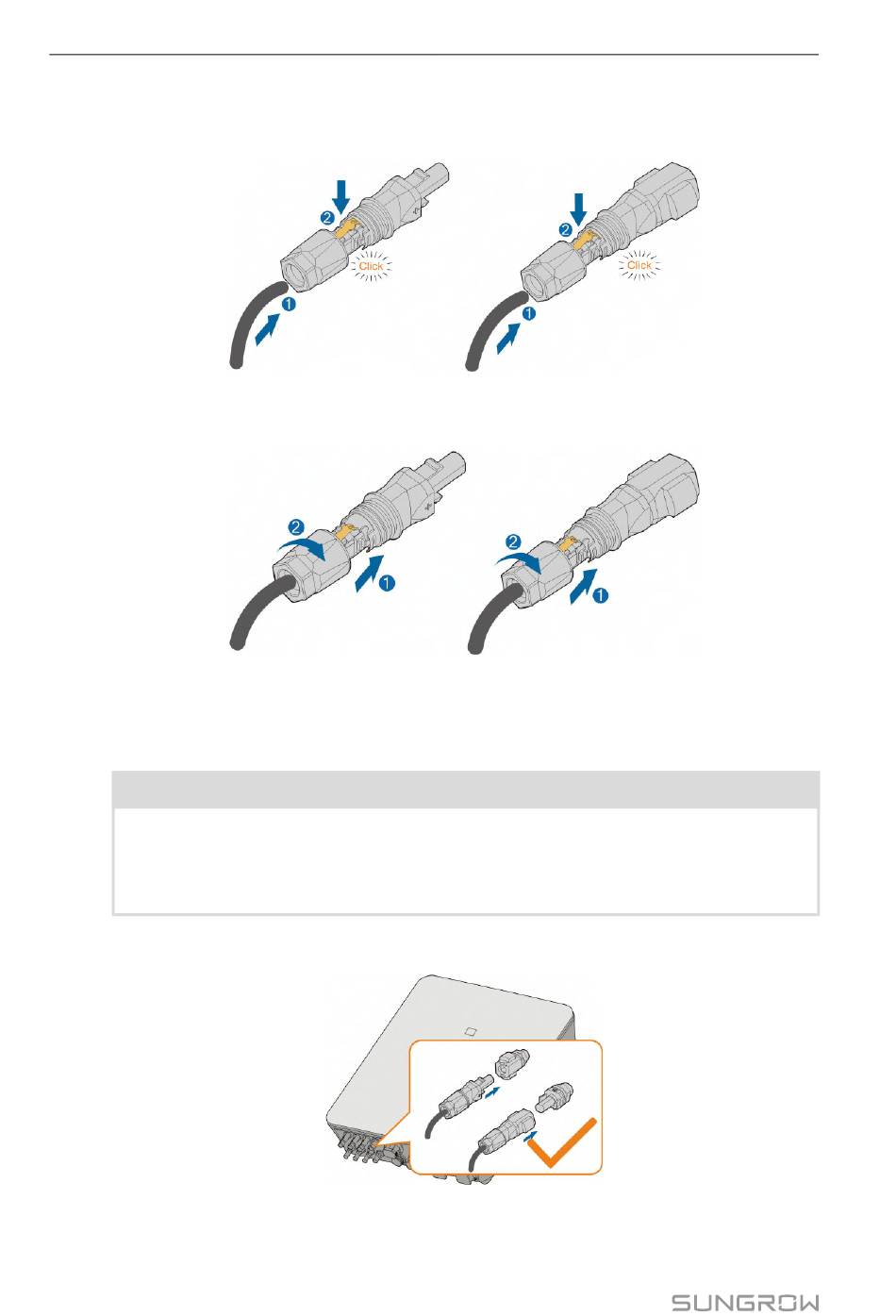

Schritt 3Führen Sie das abisolierte Kabel bis zum Anschlag in die Kabelverschraubung ein.
Der Litzendraht ist in der Feder zu sehen. Drücken Sie die Feder nach unten, bis sie
hörbar einrastet.
Schritt 4Schieben Sie den Einsatz in die Hülse und ziehen Sie die Kabelverschraubung fest (-
Drehmoment 2 N · m).
- - - - E E N N D D E E
6.9.1.2 Installieren des SUNCLIX-Steckers
HINWEIS
Verbinden Sie diese Steckverbinder nur mit anderen SUNCLIX-Steckverbindern.
Beachten Sie beim Herstellen der Verbindungen immer die Angaben zu
Nennspannung und Nennstrom. Der kleinste gemeinsame Wert ist zulässig.
Schritt 1Stecken Sie die Stecker in die B B A A T T + + und B B A A T T - - -Klemmen ein.
Schritt 2Stellen Sie sicher, dass die Anschlüsse sicher sitzen.
- - - - E E N N D D E E
