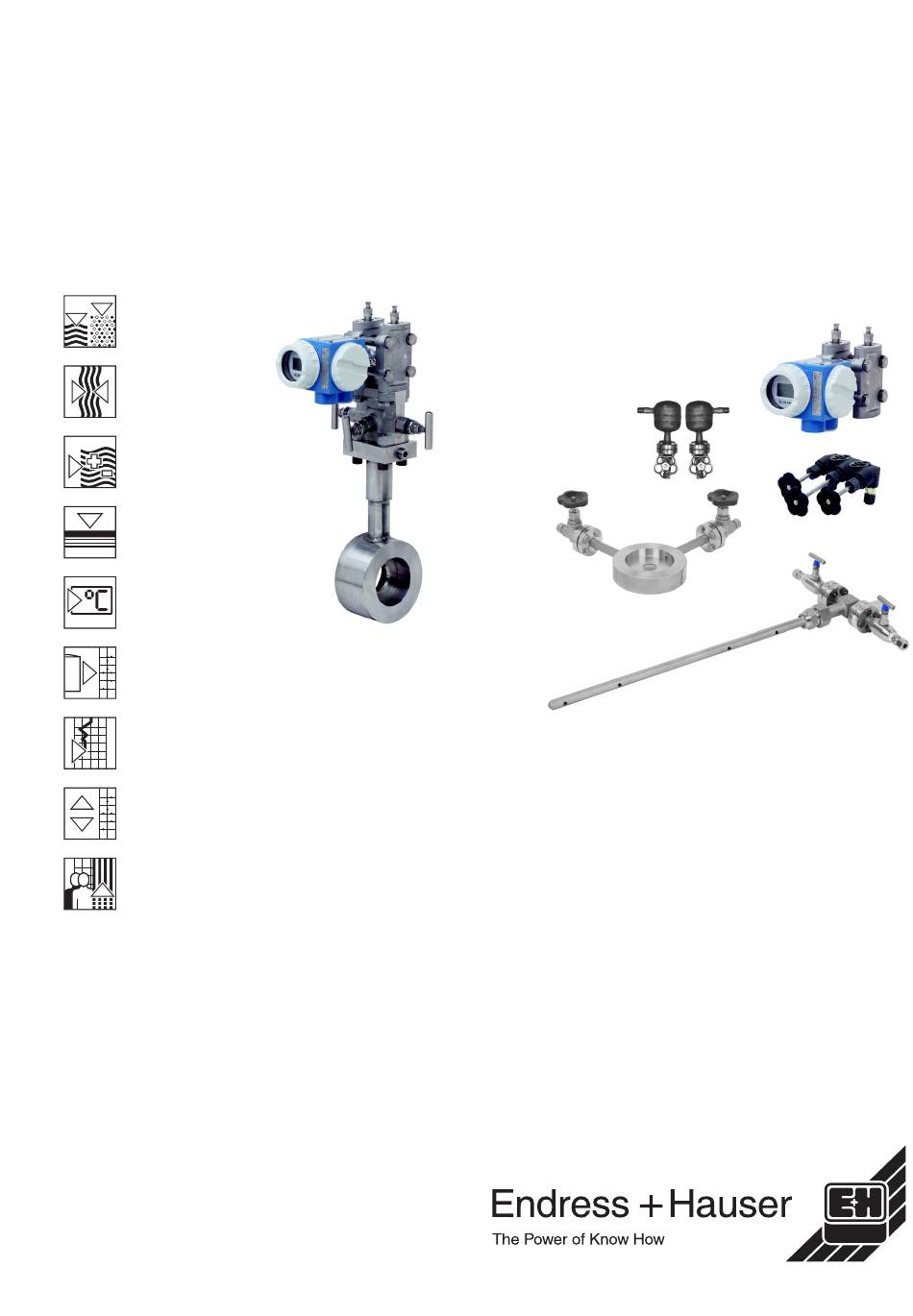

Durchflussmessung mit
Wirkdruckgebern
deltatop DPO 10, 12, 15 / DPP 10
deltaset DPO 50, 51, 52, 53 / DPP 50
Durchflussmessung mit Blende oder Staudrucksonde
und Differenzdrucktransmitter Deltabar S
Deltatop
Anwendungsbereich Deltatop

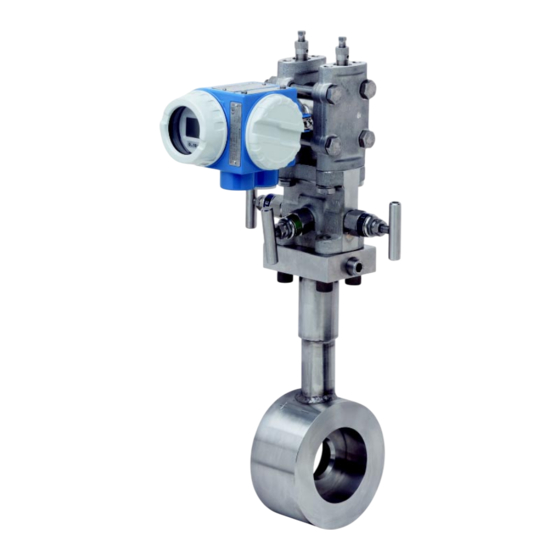

Deltatop ist die kompakte einsatzfertige
Durchflussmesseinrichtung. Wirkdruck-
geber (Blende oder Staudrucksonde)
und Differenzdrucktransmitter Deltabar S
(mit Ventilblock, bei Dampf auch Konden-
satgefäße) sind komplett montiert und auf
Grundlage der kundenspezifischen
Betriebsdaten optimiert.
Vorteile auf einen Blick
Deltatop und Deltaset
•
Komplettgerät, optimiert auf minimalen
Druckverlust und beste Genauigkeit
•
Differenzdrucktransmitter Deltabar S
fertig eingestellt
•
Anwendungsoptimale Konfigurierung
•
Display wahlweise mit Durchfluss-, Dif-
ferenzdruck- oder 0...100%-Anzeige
Deltaset
Anwendungsbereich Deltaset
Deltaset ist die modulare Durchfluss-
messeinrichtung. Wirkdruckgeber, Ventil-
block (und bei Dampf: Kondensatgefäße)
sind vormontiert und mit dem Differenz-
drucktransmitter Deltabar S auf die
Betriebsdaten optimiert.
Deltatop
•
Betriebsbereites Kompaktgerät
•
keine Wirkdruckleitungen
Deltaset
•
Messtoff-Temperaturen bis 1000 °C
und Drücke bis 400 bar
•
Komplett modulares Produktprogramm
