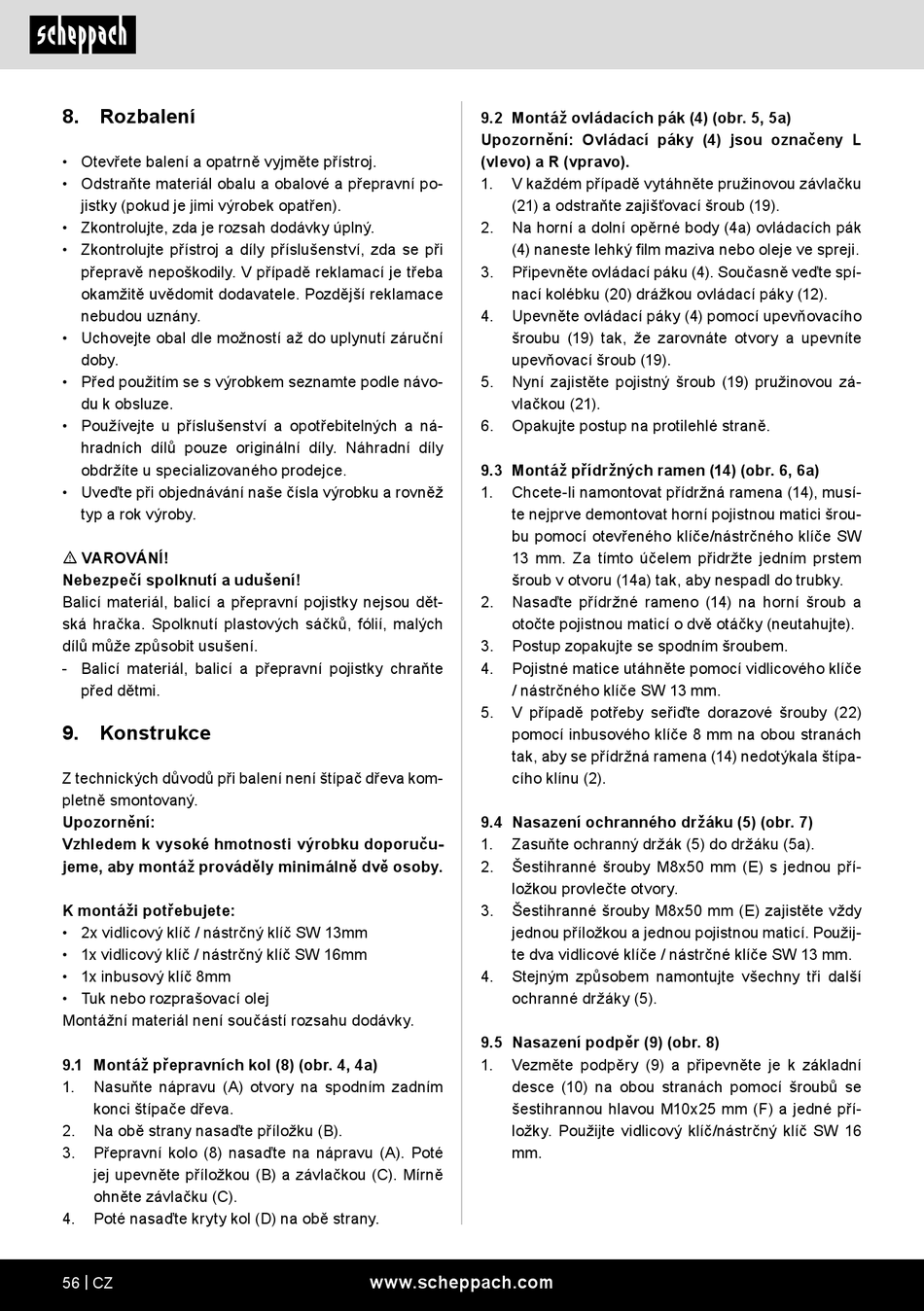

8. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Před použitím se s výrobkem seznamte podle návo-
du k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
m VAROVÁNÍ!
Nebezpečí spolknutí a udušení!
Balicí materiál, balicí a přepravní pojistky nejsou dět-
ská hračka. Spolknutí plastových sáčků, fólií, malých
dílů může způsobit usušení.
- Balicí materiál, balicí a přepravní pojistky chraňte
před dětmi.
9.

Konstrukce

Z technických důvodů při balení není štípač dřeva kom-
pletně smontovaný.
Upozornění:
Vzhledem k vysoké hmotnosti výrobku doporuču-
jeme, aby montáž prováděly minimálně dvě osoby.
K montáži potřebujete:
• 2x vidlicový klíč / nástrčný klíč SW 13mm
• 1x vidlicový klíč / nástrčný klíč SW 16mm
• 1x inbusový klíč 8mm
• Tuk nebo rozprašovací olej
Montážní materiál není součástí rozsahu dodávky.
9.1 Montáž přepravních kol (8) (obr. 4, 4a)
1. Nasuňte nápravu (A) otvory na spodním zadním
konci štípače dřeva.
2. Na obě strany nasaďte příložku (B).
3. Přepravní kolo (8) nasaďte na nápravu (A). Poté
jej upevněte příložkou (B) a závlačkou (C). Mírně
ohněte závlačku (C).
4. Poté nasaďte kryty kol (D) na obě strany.
56 | CZ
9.2 Montáž ovládacích pák (4) (obr. 5, 5a)
Upozornění: Ovládací páky (4) jsou označeny L
(vlevo) a R (vpravo).
1. V každém případě vytáhněte pružinovou závlačku
(21) a odstraňte zajišťovací šroub (19).
2. Na horní a dolní opěrné body (4a) ovládacích pák
(4) naneste lehký film maziva nebo oleje ve spreji.
3. Připevněte ovládací páku (4). Současně veďte spí-
nací kolébku (20) drážkou ovládací páky (12).
4. Upevněte ovládací páky (4) pomocí upevňovacího
šroubu (19) tak, že zarovnáte otvory a upevníte
upevňovací šroub (19).
5. Nyní zajistěte pojistný šroub (19) pružinovou zá-
vlačkou (21).
6. Opakujte postup na protilehlé straně.
9.3 Montáž přídržných ramen (14) (obr. 6, 6a)
1. Chcete-li namontovat přídržná ramena (14), musí-
te nejprve demontovat horní pojistnou matici šrou-
bu pomocí otevřeného klíče/nástrčného klíče SW
13 mm. Za tímto účelem přidržte jedním prstem
šroub v otvoru (14a) tak, aby nespadl do trubky.
2. Nasaďte přídržné rameno (14) na horní šroub a
otočte pojistnou maticí o dvě otáčky (neutahujte).
3. Postup zopakujte se spodním šroubem.
4. Pojistné matice utáhněte pomocí vidlicového klíče
/ nástrčného klíče SW 13 mm.
5. V případě potřeby seřiďte dorazové šrouby (22)
pomocí inbusového klíče 8 mm na obou stranách
tak, aby se přídržná ramena (14) nedotýkala štípa-
cího klínu (2).
9.4 Nasazení ochranného držáku (5) (obr. 7)
1. Zasuňte ochranný držák (5) do držáku (5a).
2. Šestihranné šrouby M8x50 mm (E) s jednou pří-
ložkou provlečte otvory.
3. Šestihranné šrouby M8x50 mm (E) zajistěte vždy
jednou příložkou a jednou pojistnou maticí. Použij-
te dva vidlicové klíče / nástrčné klíče SW 13 mm.
4. Stejným způsobem namontujte všechny tři další
ochranné držáky (5).
9.5 Nasazení podpěr (9) (obr. 8)
1. Vezměte podpěry (9) a připevněte je k základní
desce (10) na obou stranách pomocí šroubů se
šestihrannou hlavou M10x25 mm (F) a jedné pří-
ložky. Použijte vidlicový klíč/nástrčný klíč SW 16
mm.
