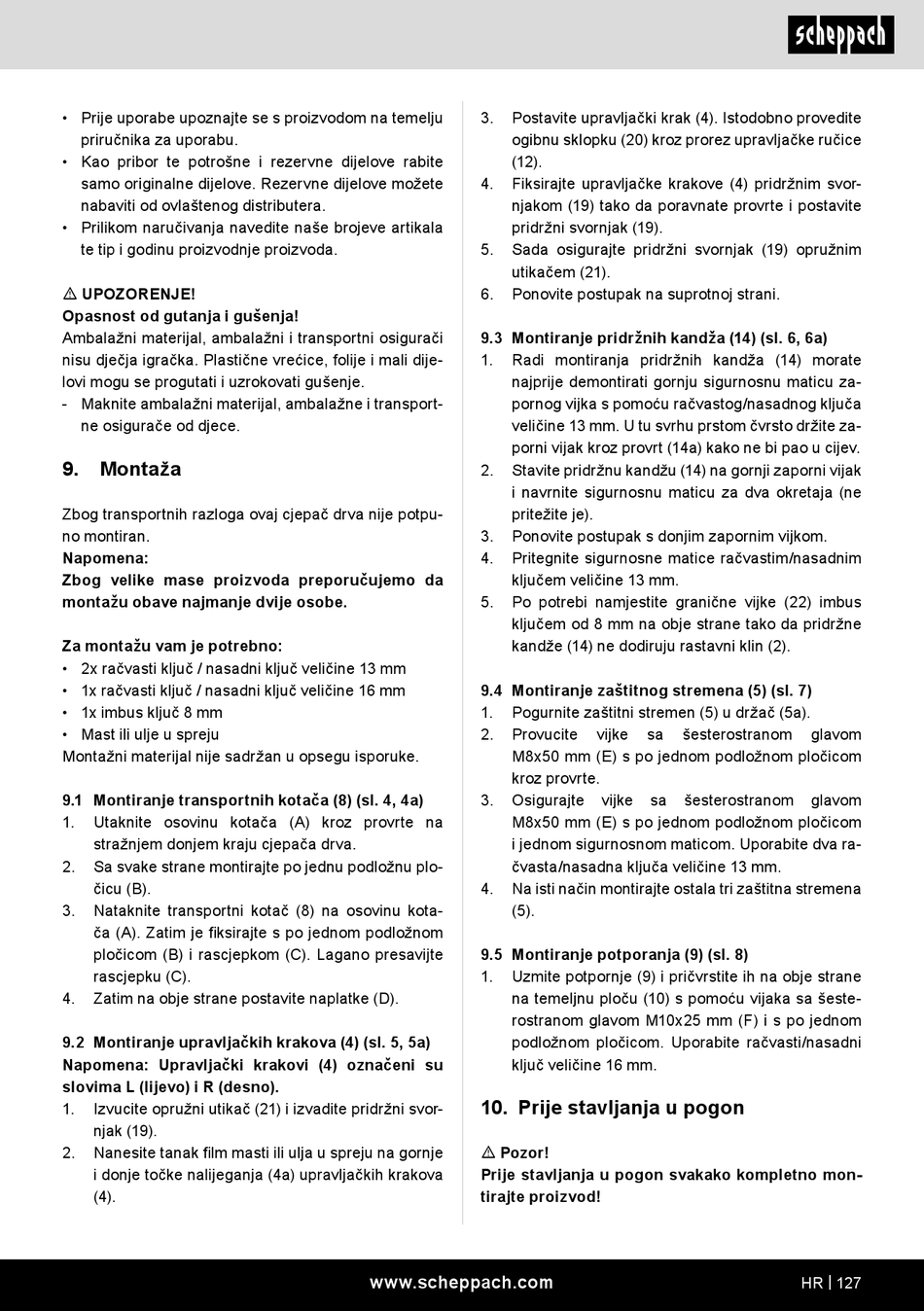

• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Opasnost od gutanja i gušenja!
Ambalažni materijal, ambalažni i transportni osigurači
nisu dječja igračka. Plastične vrećice, folije i mali dije-
lovi mogu se progutati i uzrokovati gušenje.
- Maknite ambalažni materijal, ambalažne i transport-
ne osigurače od djece.
9. Montaža
Zbog transportnih razloga ovaj cjepač drva nije potpu-
no montiran.
Napomena:
Zbog velike mase proizvoda preporučujemo da
montažu obave najmanje dvije osobe.
Za montažu vam je potrebno:
• 2x račvasti ključ / nasadni ključ veličine 13 mm
• 1x račvasti ključ / nasadni ključ veličine 16 mm
• 1x imbus ključ 8 mm
• Mast ili ulje u spreju
Montažni materijal nije sadržan u opsegu isporuke.
9.1 Montiranje transportnih kotača (8) (sl. 4, 4a)
1. Utaknite osovinu kotača (A) kroz provrte na
stražnjem donjem kraju cjepača drva.
2. Sa svake strane montirajte po jednu podložnu plo-
čicu (B).
3. Nataknite transportni kotač (8) na osovinu kota-
ča (A). Zatim je fiksirajte s po jednom podložnom
pločicom (B) i rascjepkom (C). Lagano presavijte
rascjepku (C).
4. Zatim na obje strane postavite naplatke (D).
9.2 Montiranje upravljačkih krakova (4) (sl. 5, 5a)
Napomena: Upravljački krakovi (4) označeni su
slovima L (lijevo) i R (desno).
1. Izvucite opružni utikač (21) i izvadite pridržni svor-
njak (19).
2. Nanesite tanak film masti ili ulja u spreju na gornje
i donje točke nalijeganja (4a) upravljačkih krakova
(4).
3. Postavite upravljački krak (4). Istodobno provedite
ogibnu sklopku (20) kroz prorez upravljačke ručice
(12).
4. Fiksirajte upravljačke krakove (4) pridržnim svor-
njakom (19) tako da poravnate provrte i postavite
pridržni svornjak (19).
5. Sada osigurajte pridržni svornjak (19) opružnim
utikačem (21).
6. Ponovite postupak na suprotnoj strani.
9.3 Montiranje pridržnih kandža (14) (sl. 6, 6a)
1. Radi montiranja pridržnih kandža (14) morate
najprije demontirati gornju sigurnosnu maticu za-
pornog vijka s pomoću račvastog/nasadnog ključa
veličine 13 mm. U tu svrhu prstom čvrsto držite za-
porni vijak kroz provrt (14a) kako ne bi pao u cijev.
2. Stavite pridržnu kandžu (14) na gornji zaporni vijak
i navrnite sigurnosnu maticu za dva okretaja (ne
pritežite je).
3. Ponovite postupak s donjim zapornim vijkom.
4. Pritegnite sigurnosne matice račvastim/nasadnim
ključem veličine 13 mm.
5. Po potrebi namjestite granične vijke (22) imbus
ključem od 8 mm na obje strane tako da pridržne
kandže (14) ne dodiruju rastavni klin (2).
9.4 Montiranje zaštitnog stremena (5) (sl. 7)
1. Pogurnite zaštitni stremen (5) u držač (5a).
2. Provucite
M8x50 mm (E) s po jednom podložnom pločicom
kroz provrte.
3. Osigurajte
M8x50 mm (E) s po jednom podložnom pločicom
i jednom sigurnosnom maticom. Uporabite dva ra-
čvasta/nasadna ključa veličine 13 mm.
4. Na isti način montirajte ostala tri zaštitna stremena
(5).
9.5 Montiranje potporanja (9) (sl. 8)
1. Uzmite potpornje (9) i pričvrstite ih na obje strane
na temeljnu ploču (10) s pomoću vijaka sa šeste-
rostranom glavom M10x25 mm (F) i s po jednom
podložnom pločicom. Uporabite račvasti/nasadni
ključ veličine 16 mm.

10. Prije stavljanja u pogon

m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
